| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 set |
| giá bán: | USD1-10000/set |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C, T/T, Western Union |
Máy đâm PCB nhôm 30T FR4 với khuôn đâm chính xác
Tổng quan về máy đâm PCB:
Máy đâm PCB thủy lực là chìa khóa để đảm bảo hoạt động bình thường và chính xác của máy.cần phải lắp ráp cẩn thận, kiểm tra máy, kiểm tra thường xuyên và có một kế hoạch bảo trì tốt.có thể ảnh hưởng đến chất lượng bảo trì của hệ thống nàyTuy nhiên, nếu không có hướng dẫn cụ thể được cung cấp, người dùng nên tuân thủ nghiêm ngặt các hướng dẫn này để cài đặt, gỡ lỗi và sử dụng.
Hệ thống thủy lực này bao gồm một nhóm bơm nguồn áp suất, một nhóm van hướng, hệ thống lọc và làm mát, thiết bị điều khiển, bể dầu và đường ống.
Trong quá trình làm việc, hệ thống làm mát lọc, nhóm bơm điều khiển, nhóm bơm nguồn áp suất, vv đều được điều khiển bởi các thiết bị điện.Khi dòng chảy làm việc của máy bơm cánh quạt trong nhóm máy bơm nguồn áp được ra, dòng chảy được cung cấp cho mỗi thành phần thủy lực,và nhóm van điện thủy lực (van điện tử) của xi lanh điều khiển được điều khiển bởi thiết bị điện để hoàn thành chuyển động qua lại của mỗi xi lanh.
Vị trí chuyển động của xi lanh thủy lực được điều khiển bằng thiết bị chuyển động.
Tính năng máy đâm PCB:
1. Tải ra PCBA bằng khuôn có thể tránh vết nứt thiếc do gấp bằng tay.
2Nhiều khuôn có thể thay thế.
3- Dễ dàng thay mốc.
4. Servo đẩy kéo xuống khuôn giảm cường độ lao động.
5. PCB tải và thả là dễ dàng.
6Quá trình hoạt động nhẹ và an toàn, và máy được trang bị các thiết bị an toàn.
Các thông số kỹ thuật của máy đâm PCB:
Động cơ: Trạm thủy lực + xi lanh thủy lực
Nguồn cung cấp điện: Giai đoạn 3, 380VAC 50HZ
Sản lượng: 25 tấn
Kích thước PCB: 400*400MM
Chế độ làm việc: Servo động cơ đẩy-khai trong và ra cho khuôn dưới
Kích thước máy: 1400 ((L) x 985 ((W) x 1750 ((H) MM
Trọng lượng: 850kg
Máy đâm PCBChi tiết:
| Khu vực làm việc | 400*400mm |
| Áp suất làm việc | 0.45-0.7Mpa |
| Độ chính xác cắt | ±0,05mm |
| Thời gian chu kỳ | 7-15 giây |
| Sản lượng | 25T |
| Độ dày PCB/FPC | 0.08-3.5MM |
| Vật liệu PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Chế độ cắt | Đánh đấm |
| Bộ cố định đấm | Thiết bị đúc (mẫu) |
| Tài sản làm việc |
Màn hình LCD, tự động ghi lại số lượng Sản phẩm chế biến, đâm tự động |
| Cổng truyền | Tiêu chuẩn quốc tế |
| Ngôn ngữ hoạt động | Tiếng Anh |
| Sức mạnh | 380/220V |
| Chất bảo hiểm | 3A |
| Kích thước máy | 1400x985x1750mm |
| Trọng lượng máy | 850kg |
Máy đâm bộ tách PCB chi tiết:
1- Cáp điện chuyên nghiệp.
2- Tiếng Anh:
3. Bảo vệ mật khẩu để tránh hoạt động sai.
4. Mô hình đâm tùy chỉnh để cắt chính xác, ngăn kéo ESD để thu thập PCB dễ dàng hơn.
5. Hai "Bắt đầu" và cửa an toàn với thiết kế cảm biến để đảm bảo sản xuất an toàn.

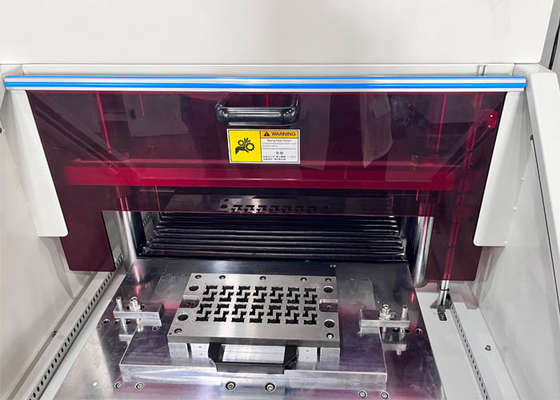

Máy đâm PCB, tháo rời và lắp đặt khuôn:
Bước 1: Di chuyển khuôn dưới đến vị trí đâm bằng màn hình cảm ứng.
Bước 2: Giảm khuôn phía trên để phù hợp với khuôn phía dưới.
Bước 3: Tháo 8 vít của khuôn phía trên.
Bước 4: Di chuyển toàn bộ khuôn đến vị trí chọn bằng màn hình cảm ứng.
Bước 5: Tháo 2 vít của khuôn dưới.
Bước 6: Loại bỏ khuôn cũ.
Bước 7: Đặt toàn bộ khuôn vào vị trí gốc.
Bước 8: Khóa 2 ốc vít để cố định khuôn dưới.
Bước 9: Di chuyển toàn bộ khuôn vào vị trí đâm.
Bước 10: Giảm cơ sở khuôn trên để sắp xếp khuôn trên.
Bước 11: Tháo 8 ốc vít để sửa khuôn phía trên.
Bước 12: Thiết lập hoàn tất.
Bảo trì máy đâm PCB:
1. Sửa sạch những mảnh vỡ kịp thời
2. thường xuyên (1 tuần) bôi trơn vít, đường ray hướng dẫn, vòng bi và các bộ phận di chuyển với bơ
3Nếu bất kỳ thành phần hữu cơ bị hư hỏng, xin vui lòng thay thế chúng một cách kịp thời
4. Không xếp chồng vật liệu giữa các lỗ phân tán nhiệt và quạt phân tán nhiệt, và duy trì một khoảng cách nhất định
5. Hướng dẫn bảo trì cho trạm thủy lực
|
