| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 set |
| giá bán: | USD1-10000/set |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C, T/T, Western Union |

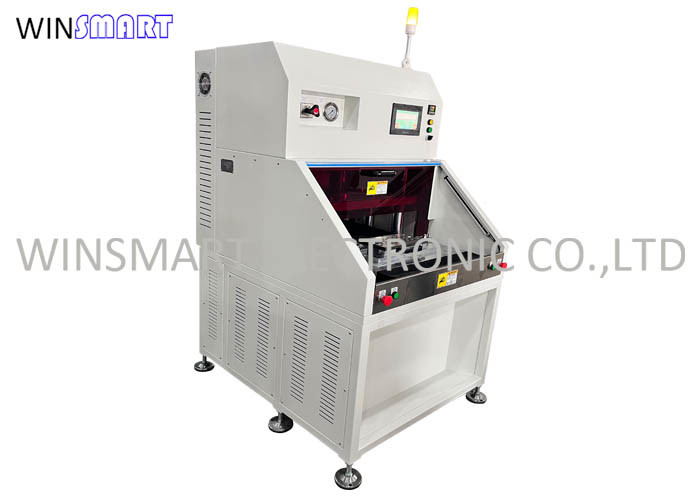

Thời gian cắt chu kỳ 10S Máy đâm tách PCB 25T cho bảng 400x400mm
Các đặc điểm của máy đâm tách PCB:
1. Tải ra PCBA bằng khuôn có thể tránh vết nứt thiếc do gấp bằng tay.
2Nhiều khuôn có thể thay thế.
3- Dễ dàng thay mốc.
4. Servo đẩy kéo xuống khuôn giảm cường độ lao động.
5. PCB tải và thả là dễ dàng.
6Quá trình hoạt động nhẹ và an toàn, và máy được trang bị các thiết bị an toàn.
Các thông số kỹ thuật của máy đâm tách PCB:
Động cơ: Trạm thủy lực + xi lanh thủy lực
Nguồn cung cấp điện: Giai đoạn 3, 380VAC 50HZ
Sản lượng: 25 tấn
Kích thước PCB: 400*400MM
Chế độ làm việc: Servo động cơ đẩy-khai trong và ra cho khuôn dưới
Kích thước máy: 1400 ((L) x 985 ((W) x 1750 ((H) MM
Trọng lượng: 850kg
Máy đâm bộ tách PCBChi tiết:
| Khu vực làm việc | 400*400mm |
| Áp suất làm việc | 0.45-0.7Mpa |
| Độ chính xác cắt | ±0,05mm |
| Thời gian chu kỳ | 7-15 giây |
| Sản lượng | 25T |
| Độ dày PCB/FPC | 0.08-3.5MM |
| Vật liệu PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Chế độ cắt | Đánh đấm |
| Bộ cố định đấm | Thiết bị đúc (mẫu) |
| Tài sản làm việc |
Màn hình LCD, tự động ghi lại số lượng Sản phẩm chế biến, đâm tự động |
| Cổng truyền | Tiêu chuẩn quốc tế |
| Ngôn ngữ hoạt động | Tiếng Anh |
| Sức mạnh | 380/220V |
| Chất bảo hiểm | 3A |
| Kích thước máy | 1400x985x1750mm |
| Trọng lượng máy | 850kg |
Máy đâm bộ tách PCB chi tiết:
Máy đâm bộ tách PCB:
Bước 1: Di chuyển khuôn dưới đến vị trí đâm bằng màn hình cảm ứng.
Bước 2: Giảm khuôn phía trên để phù hợp với khuôn phía dưới.
Bước 3: Tháo 8 vít của khuôn phía trên.
Bước 4: Di chuyển toàn bộ khuôn đến vị trí chọn bằng màn hình cảm ứng.
Bước 5: Tháo 2 vít của khuôn dưới.
Bước 6: Loại bỏ khuôn cũ.
Thiết lập khuôn máy đâm tách PCB:
Bước 1: Đặt toàn bộ khuôn vào vị trí gốc.
Bước 2: Khóa 2 vít để cố định khuôn dưới.
Bước 3: Di chuyển toàn bộ khuôn vào vị trí đâm.
Bước 4: Giảm cơ sở khuôn phía trên để sắp xếp khuôn phía trên.
Bước 5: Tháo 8 ốc vít để sửa khuôn phía trên.
Bước 6: Việc lắp đặt hoàn tất.
Ưu điểm của máy đâm tách PCB:
1Khả năng đâm là 4-8 lần so với PCB Đường dẫn.
2Có thể sử dụng cho tất cả các bảng FPC, FR4 và MCPCB.
3Không có bụi trong quá trình xử lý đâm.
|
