| Brand Name: | Winsmart |
| Model Number: | SMID3 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | Vỏ gỗ dán |
| Payment Terms: | L/C, T/T, Western Union |

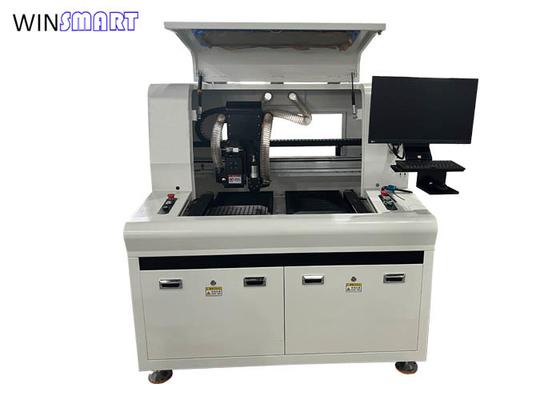

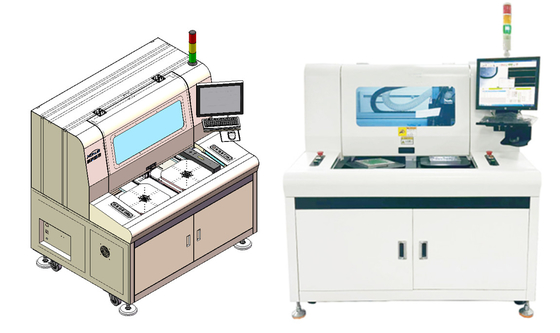

Máy tách PCB V-Cut và máy định tuyến PCB
Tổng quan về bộ tách PCB phổ quát hai trục:
Máy này được thiết kế cho bảng với cả kết nối V-cut và cầu mài. Nó đi kèm với hai bàn và hai trục, một trục cho ván cắt V, một trục khác cho ván tab.
Nó được sử dụng rộng rãi trong sản xuất điện tử, ô tô, thiết bị y tế, đèn LED và viễn thông.
Nó ngăn ngừa vết nứt, delamination và thiệt hại vi mô, làm cho nó lý tưởng cho các thiết bị điện tử đáng tin cậy cao.
Máy tách PCB phổ quát hai trụcĐặc điểm:
1. Bàn kép cho phép cắt đồng thời.
2. 2 trục xử lý nhiều PCB cùng một lúc, tăng gấp đôi hiệu quả.
3Giảm thời gian chu kỳ bằng cách xử lý hai PCB đồng thời.
4Lý tưởng cho môi trường sản xuất khối lượng lớn.
5Giảm thiểu sự can thiệp của người vận hành, giảm chi phí lao động.
6. Hệ thống sắp xếp tầm nhìn CCD đảm bảo cắt chính xác.
7- Áp dụng lực tối thiểu, ngăn ngừa nứt và delamination.
8. Làm việc với FR4, nhôm hỗ trợ, gốm, cứng-chuyển và PCB đa lớp.
9. Hỗ trợ các hình dạng PCB phức tạp và thiết kế bất thường.
10Hệ thống thu bụi chân không loại bỏ các mảnh vụn, đảm bảo môi trường làm việc sạch sẽ.
11Giảm thiểu chất thải và tái chế, cải thiện tỷ lệ năng suất.
Thông số kỹ thuật của bộ tách PCB phổ quát hai trục:
| Mô hình | SMTID3 |
| Khu vực làm việc | 300x300mm, 0-80mm ((Z) |
| Bảng | Hai người |
| Vòng xoắn | Hai, SycoTec 4025HY cho định tuyến |
| Đường vít, đường ray hướng dẫn, mô-đun | Thương hiệu Trung Quốc |
| Động cơ phục vụ | Panasonic |
| Máy loại bỏ điện tĩnh | ADK-801ADK-801 |
| PC | Thang công nghiệp |
| Thẻ điều khiển chuyển động | PI9074 |
| màn hình | 17 inch |
| Hệ điều hành | Windows 10 |
| Tốc độ xoắn | Max 60000RPM |
| XYZ tốc độ lái xe | XY.800mm/s, Z.300mm/s |
| Tốc độ cắt | 0-100mm/s |
| Độ chính xác cắt | ±0,05mm |
| Công suất tổng thể | 5KW |
| Nền tảng làm việc | Nĩa quay có thể cắt theo hai hướng |
| Hệ thống làm mát trục | Làm mát không khí |
| Công suất máy hút bụi | 3kw 380V,3-Phase ((giặt chân không trên) |
| Áp suất không khí | 0.5-0.7MPa |
| Kiểm soát tiếng ồn | < 80 dB |
| Thiết bị an toàn | Cửa an toàn và cảm biến |
| Lập trình | Có thể nhập file dxf để lập trình dễ dàng hơn |
| Nạp và dỡ PCB | Hướng dẫn |
| Hỗ trợ kỹ thuật và đào tạo | Cung cấp dịch vụ vận hành thiết bị, lập trình, video bảo trì phần cứng và đào tạo tại chỗ |
| Hệ thống thị giác | Hệ thống điều chỉnh vị trí thị giác CCD |
| Đèn cảnh báo | Đèn ba màu |
| Vỏ bảo vệ phạm vi làm việc | Chế độ bảo vệ mù của cửa hình sáu hình |
| Cấu trúc | 1500 ((L) x1450 ((W) x1600 ((H) mm |
| Trọng lượng | Khoảng 950kg. |
Máy tách PCB phổ quát hai trục chi tiết:
Bộ tách PCB phổ quát này được thiết kế cho bảng với cả V-cut và cầu mài, nó cũng chỉ hoạt động cho các bảng V-cut hoặc chỉ các bảng định tuyến.
Bộ phận chính của bộ tách PCB phổ quát hai trục giới thiệu:
1. Động cơ không chải điều khiển lưỡi cưa, với hút và không khí ion để giảm hấp thụ bụi trong quá trình cắt.
2. tốc độ cao SycoTec trục, cắt nhanh, được trang bị máy hút bụi và máy cắt phát hiện gãy để ngăn chặn cắt và phế liệu tiếp theo sau khi dao gãy.kiểm soát chính xác chiều cao PCB.
3. Thiết bị hợp kim nhôm tùy chỉnh, điều trị oxy hóa, chống tĩnh, đảm bảo độ chính xác cắt.
Danh sách cấu hình vận chuyển bộ tách PCB phổ quát:
1) Máy tách PCB với 2 trục x 1 đơn vị
2) Máy hút bụi x 1 đơn vị
3) Lưỡi cưa x 5 pc, các bit định tuyến x 10 pc
4) Hướng dẫn sử dụng x 1 pc
5) Video hoạt động và video thiết lập
|
|
| Brand Name: | Winsmart |
| Model Number: | SMID3 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | Vỏ gỗ dán |
| Payment Terms: | L/C, T/T, Western Union |
Máy tách PCB V-Cut và máy định tuyến PCB
Tổng quan về bộ tách PCB phổ quát hai trục:
Máy này được thiết kế cho bảng với cả kết nối V-cut và cầu mài. Nó đi kèm với hai bàn và hai trục, một trục cho ván cắt V, một trục khác cho ván tab.
Nó được sử dụng rộng rãi trong sản xuất điện tử, ô tô, thiết bị y tế, đèn LED và viễn thông.
Nó ngăn ngừa vết nứt, delamination và thiệt hại vi mô, làm cho nó lý tưởng cho các thiết bị điện tử đáng tin cậy cao.
Máy tách PCB phổ quát hai trụcĐặc điểm:
1. Bàn kép cho phép cắt đồng thời.
2. 2 trục xử lý nhiều PCB cùng một lúc, tăng gấp đôi hiệu quả.
3Giảm thời gian chu kỳ bằng cách xử lý hai PCB đồng thời.
4Lý tưởng cho môi trường sản xuất khối lượng lớn.
5Giảm thiểu sự can thiệp của người vận hành, giảm chi phí lao động.
6. Hệ thống sắp xếp tầm nhìn CCD đảm bảo cắt chính xác.
7- Áp dụng lực tối thiểu, ngăn ngừa nứt và delamination.
8. Làm việc với FR4, nhôm hỗ trợ, gốm, cứng-chuyển và PCB đa lớp.
9. Hỗ trợ các hình dạng PCB phức tạp và thiết kế bất thường.
10Hệ thống thu bụi chân không loại bỏ các mảnh vụn, đảm bảo môi trường làm việc sạch sẽ.
11Giảm thiểu chất thải và tái chế, cải thiện tỷ lệ năng suất.
Thông số kỹ thuật của bộ tách PCB phổ quát hai trục:
| Mô hình | SMTID3 |
| Khu vực làm việc | 300x300mm, 0-80mm ((Z) |
| Bảng | Hai người |
| Vòng xoắn | Hai, SycoTec 4025HY cho định tuyến |
| Đường vít, đường ray hướng dẫn, mô-đun | Thương hiệu Trung Quốc |
| Động cơ phục vụ | Panasonic |
| Máy loại bỏ điện tĩnh | ADK-801ADK-801 |
| PC | Thang công nghiệp |
| Thẻ điều khiển chuyển động | PI9074 |
| màn hình | 17 inch |
| Hệ điều hành | Windows 10 |
| Tốc độ xoắn | Max 60000RPM |
| XYZ tốc độ lái xe | XY.800mm/s, Z.300mm/s |
| Tốc độ cắt | 0-100mm/s |
| Độ chính xác cắt | ±0,05mm |
| Công suất tổng thể | 5KW |
| Nền tảng làm việc | Nĩa quay có thể cắt theo hai hướng |
| Hệ thống làm mát trục | Làm mát không khí |
| Công suất máy hút bụi | 3kw 380V,3-Phase ((giặt chân không trên) |
| Áp suất không khí | 0.5-0.7MPa |
| Kiểm soát tiếng ồn | < 80 dB |
| Thiết bị an toàn | Cửa an toàn và cảm biến |
| Lập trình | Có thể nhập file dxf để lập trình dễ dàng hơn |
| Nạp và dỡ PCB | Hướng dẫn |
| Hỗ trợ kỹ thuật và đào tạo | Cung cấp dịch vụ vận hành thiết bị, lập trình, video bảo trì phần cứng và đào tạo tại chỗ |
| Hệ thống thị giác | Hệ thống điều chỉnh vị trí thị giác CCD |
| Đèn cảnh báo | Đèn ba màu |
| Vỏ bảo vệ phạm vi làm việc | Chế độ bảo vệ mù của cửa hình sáu hình |
| Cấu trúc | 1500 ((L) x1450 ((W) x1600 ((H) mm |
| Trọng lượng | Khoảng 950kg. |
Máy tách PCB phổ quát hai trục chi tiết:
Bộ tách PCB phổ quát này được thiết kế cho bảng với cả V-cut và cầu mài, nó cũng chỉ hoạt động cho các bảng V-cut hoặc chỉ các bảng định tuyến.
Bộ phận chính của bộ tách PCB phổ quát hai trục giới thiệu:
1. Động cơ không chải điều khiển lưỡi cưa, với hút và không khí ion để giảm hấp thụ bụi trong quá trình cắt.
2. tốc độ cao SycoTec trục, cắt nhanh, được trang bị máy hút bụi và máy cắt phát hiện gãy để ngăn chặn cắt và phế liệu tiếp theo sau khi dao gãy.kiểm soát chính xác chiều cao PCB.
3. Thiết bị hợp kim nhôm tùy chỉnh, điều trị oxy hóa, chống tĩnh, đảm bảo độ chính xác cắt.
Danh sách cấu hình vận chuyển bộ tách PCB phổ quát:
1) Máy tách PCB với 2 trục x 1 đơn vị
2) Máy hút bụi x 1 đơn vị
3) Lưỡi cưa x 5 pc, các bit định tuyến x 10 pc
4) Hướng dẫn sử dụng x 1 pc
5) Video hoạt động và video thiết lập
