| Brand Name: | Winsmart |
| Model Number: | Smtirx |
| MOQ: | 1 bộ |
| giá bán: | USD20000-80000 |
| Packaging Details: | Vỏ gỗ dán |
| Payment Terms: | T/T, L/C, Western Union |
Max 100.000 RPM Tốc độ cao Máy định tuyến PCB Inline Machine Độ chính xác ±0.05mm
Mô tả bộ định tuyến PCB cao tốc:
Nó được sử dụng rộng rãi trong ngành công nghiệp sản xuất sản phẩm điện tử. Bởi vì phương pháp gấp thủ công truyền thống sẽ tạo ra căng thẳng mạnh, có tác động nghiêm trọng đến chất lượng sản phẩm,do đó, gấp tay về cơ bản đã được thay thế bằng máy cắt.
Hệ thống định tuyến trực tuyến này, với hai trục tách biệt và hai bàn để sản xuất khối lượng lớn.
Tính năng đường dẫn PCB cao tốc:
1. cắt đường dẫn vòng tròn hoàn chỉnh, theo dõi lỗi thời gian thực, phản hồi, bù đắp.
2. Sử dụng PLC chia tách nhập khẩu, phá vỡ thẻ điều khiển PLC dựa trên máy tính truyền thống, ổn định cao hơn và chống can thiệp mạnh hơn.
3. hai spindles cắt 2 bảng cùng một lúc.
4. Tự động xác định mã vạch và lấy chương trình cắt.
5Có chức năng phát hiện công cụ và chức năng thay đổi tự động.
Thông số kỹ thuật của bộ định tuyến PCB cao tốc:
| Số mẫu | SMTIR500 |
| Kích thước máy | Khoảng 2250 ((L) x1300 ((W) x1750 ((H) mm |
| Trọng lượng máy | Khoảng 800kg |
| Kích thước PCB tối đa | 300x450mm (được tùy chỉnh), hai bàn |
| Độ dày PCB | 0.4-6mm |
| Chiều cao truyền tải | 900±50mm |
| Hướng truyền | trái -> phải hoặc phải -> trái |
| Tốc độ vận chuyển | 1500mm/s |

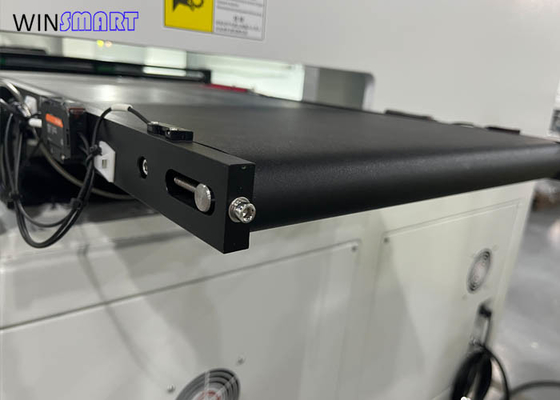

| Chế độ cho ăn | Đường sắt hướng dẫn vận chuyển loại phần |
| Điều chỉnh chiều rộng đường ray | Ô tô |
| Tín hiệu truyền thông | SMEMA |
| Định vị PCB | Vị trí thiết bị |
| Hệ thống chọn | Vacuum, 40-60 vòi |
| Đinh cắt | 100000 vòng/phút |
| Loại làm mát | Tự làm mát |
| Thay đổi công cụ tự động | Vâng. |
| Kiểm tra dao phá vỡ | Vâng. |
| Độ chính xác cắt | ±0,05mm |
| Routing Bit | 0.8-3.0 Chiều kính |
| Lặp lại chính xác | ±0,01mm |
| Điều phối tốc độ di chuyển | 1000mm/s |
| Chế độ thả | Vành đai ESD |
| Khám phá công cụ | Vâng. |
| Chương trình quy trình | Gerber vẽ nhập / chỉnh sửa chương trình bằng hình ảnh |
| Cung cấp không khí | 5-8kg/cm2 |
| Cung cấp điện | AC 380V, 50/60Hz, 3KW |
Cấu trúc bộ định tuyến PCB cao tốc:
Máy định tuyến PCB trực tuyến này là một giải pháp phân phối tiên tiến được thiết kế để tách PCB tốc độ cao, chính xác cao và tự động.Nó được sử dụng rộng rãi trong môi trường sản xuất hàng loạt như điện tử ô tô, đồ điện tử tiêu dùng, đèn LED, viễn thông và thiết bị y tế.
Hai bàn làm việc độc lập cho phép tải và dỡ PCB đồng thời, và nó đảm bảo thời gian ngừng hoạt động tối thiểu và thông lượng cao hơn.

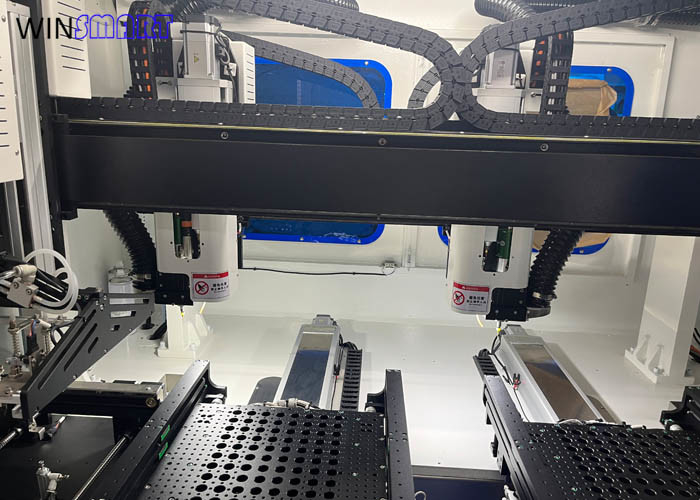

Hai trục độc lập cho phép xử lý song song các phần PCB khác nhau.
Thông tin chi tiết về High Speed Inline PCB Router:
1. Máy định tuyến PCB trực tuyến có thể làm việc với một máy thu thập khay như dưới thiết kế cho sản xuất khối lượng rất cao, tiết kiệm chi phí lao động của nhà sản xuất.

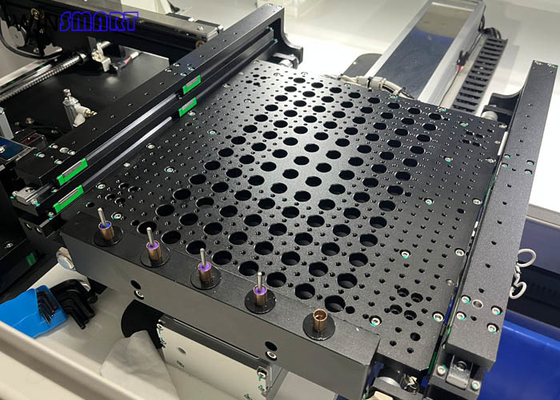

2. chức năng thay đổi công cụ tự động, cho phép 5 bit cho mỗi bảng, tổng cộng 10 bit có thể được lưu trữ.
3. cấu trúc trục, nó áp dụng SycoTec trục tốc độ cao 4033 với tối đa 100000rpm và bàn chải ESD. Nó cũng có công cụ phát hiện bị hỏng.
Lý do tại sao chọn chúng tôi:
1. ổn định: các thành phần chính của thiết bị được nhập khẩu. trọng lượng thiết bị hơn 700kg. Làm chủ công nghệ sản xuất trưởng thành nhất trong ngành tự động hóa.
2. Chuyên nghiệp: chúng tôi có nhiều công nghệ được cấp bằng sáng chế trong ngành công nghiệp tự động hóa.
3Đổi mới: chúng tôi luôn cam kết phát triển thiết bị tiết kiệm lao động hơn, tự động hóa cao và có tính phổ quát tốt hơn.
4. Nhanh: phản ứng với nhu cầu của khách hàng trong vòng 1 giờ, và cung cấp một giải pháp trong vòng 2 giờ.
|
