| Tên thương hiệu: | Winsmart |
| Số mô hình: | SMIR500 |
| MOQ: | 1 bộ |
| giá bán: | USD20000-80000 |
| Chi tiết đóng gói: | Vỏ gỗ dán |
| Điều khoản thanh toán: | T/T, L/C, Western Union |

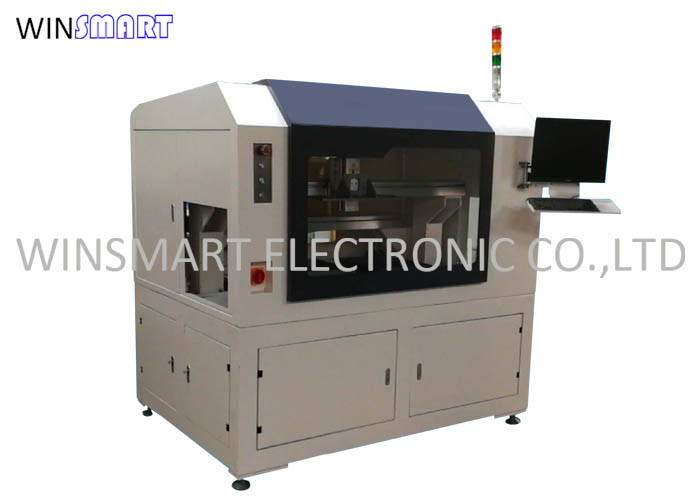

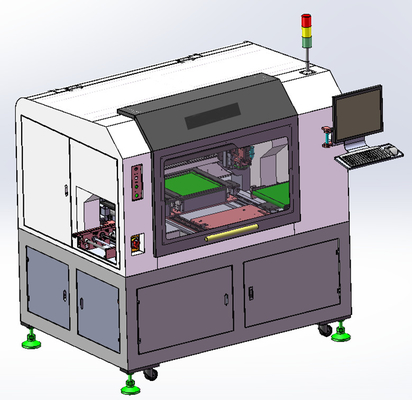

Máy định tuyến PCB Inline Depaneling Router Max 100.000 RPM
Dấu hiệu của bộ định tuyến PCB bàn kép hai vòng tròn:
Địa chỉ của bộ định tuyến PCB hai bàn:
| Nhóm | Mô tả | Parameter | |
|
Hệ thống nhận dạng
|
Điểm đánh dấu tìm kiếm tự động | Tìm kiếm và định vị hình ảnh màu | |
| Máy ảnh | Máy ảnh màu nhập khẩu với độ phân giải 0,008mm/pixel | ||
| Kích thước FOV | 6*5mm | ||
| Ánh sáng | Cấu trúc hình tròn, nguồn ánh sáng màu trắng | ||
| Tốc độ xử lý hình ảnh | Thời gian xử lý màn hình <300ms/FOV | ||
|
Hệ thống cơ khí
|
Các biện pháp chống tĩnh mạch | Phẫu thuật ESD | |
| Kích thước PCB | 300x450mm | ||
| Độ chính xác cắt | ±0,05mm | ||
| Tốc độ cắt | 0-200mm/s | ||
| Độ dày PCB | 0.5-3.0mm | ||
| Kiểm tra công cụ | Công cụ bị hỏng và nhắc thay thế | ||
| Nền tảng XYZ | Động cơ | Động cơ servo, mô-đun chuyển động, vít chính xác và đường ray hướng dẫn | |
| Tốc độ xoắn | Tối đa 100.000 vòng/giờ | ||
| Khả năng lặp lại | ±0,01mm | ||
| Tốc độ di chuyển | 1000ms/s | ||
|
Hệ điều hành
|
Hệ thống vận hành | Win 10 | |
| Khám phá | Chức năng phát hiện khởi động tự động | ||
| Phần mềm AutoCut | Tính năng | Dữ liệu xử lý có thể được học thông qua CCD | |
| Giao diện | Dữ liệu sản xuất và xử lý đồ họa | ||
| Nhãn | Điểm đánh dấu tối đa | 2 điểm đánh dấu | |
| Tốc độ nhận dạng | <0,5 giây/đánh dấu | ||
|
Hệ thống điều khiển
|
PC | PC | |
| Hiển thị | 17 ′′ màn hình LCD | ||
| Các loại khác | Trọng lượng | 800kg | |
| Nguồn cung cấp điện | AC 220V, 50Hz | ||
| Cung cấp không khí | > 4,5 kg/cm3 | ||
| ồn | 75±5dB ((A) | ||
| Màu sắc | Màu trắng | ||
Các thông số của bộ định tuyến PCB hai bàn:
Đường dẫn PCB bàn kép hai Spindle chi tiết:
1. chiều rộng được tự động điều chỉnh theo các bảng khác nhau.
2Các tổ chức trục Y áp dụng các mô-đun hoàn toàn khép kín chính xác cao, chuyển động trục Y kép, hiệu ứng phòng chống bụi tốt và độ chính xác lên đến ± 0.02. Cơ chế cố định có chức năng đĩa áp suất hoàn toàn tự động để ngăn chặn sản phẩm di chuyển trong khi cắt. Tăng hiệu quả chất lượng sản phẩm.
3. độc lập hai trục mà là cải thiện 1,5 lần năng suất như một trục.
4Máy bộ định tuyến PCB này đi kèm với máy hút bụi công nghiệp.
Bộ phận phụ kiện chính của bộ định tuyến PCB
| Điểm | Mô tả | Thương hiệu | Nhận xét |
| 1 | Động cơ và trình điều khiển | Panasonic | |
| 2 | Thùng, van điện tử | SMC, AirTAC, FESTO | |
| 3 | Máy tính | PC công nghiệp | |
| 4 | Chuyển đổi quang điện, chuyển đổi giới hạn, chuyển đổi gần | OMRONSICK | |
| 5 | Cây vít | TBIHIWINTHK | |
| 6 | Đường sắt | HIWIN/PMITHK | |
| 7 | Các thành phần điện như các bộ tiếp xúc và công tắc không khí | CHINT | |
| 8 | Vòng xoắn | SycoTec | |
| 9 | Dọn sạch hơn | Máy hút bụi công nghiệp công suất cao |
|
