Thông tin chi tiết sản phẩm:
|
Cân nặng: | 80kg | Kích thước: | 520x300x440mm |
---|---|---|---|
Độ sâu chấm điểm V: | Độ dày 1/3 PCB | Lưỡi: | 200mm |
loại lưỡi: | lưỡi dao tuyến tính | Tên: | Máy cắt PCB |
Điểm nổi bật: | Máy Cắt Bảng Mạch Khí Nén,Máy Cắt Bảng Mạch Khí Nén,Máy Cắt Bảng Mạch 200Mm |

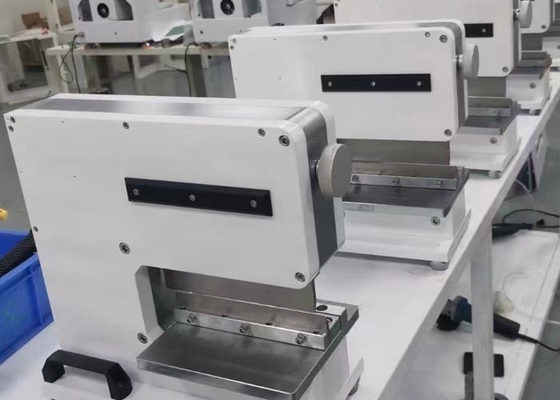

Máy cắt bảng mạch khí nén 200mm Không cần nguồn điện
Không cần nguồn điện Máy cắt PCB khí nén 200mm kinh tế PCB Depanel
Chức năng máy cắt PCB:
Máy cắt PCB là một quy trình quan trọng trong quy trình sản xuất lắp ráp điện tử hàng loạt.Để cải thiện sản lượng của quá trình sản xuất bảng mạch in (PCB) và tốc độ tuyến tính của gắn bề mặt (SMT), bảng mạch in thường được thiết kế dưới dạng một bảng lớn, sẽ được chia thành nhiều bảng nhỏ PCB đơn lẻ nhỏ hơn bằng cách sử dụng Thiết bị máy khử PCB trong sản phẩm cuối cùng.Bảng PCB lớn này có thể được gọi là bảng kết nối hoặc bảng PCB.Bảng hoặc bảng kết nối lớn này được chia thành các phần nhỏ.Trong các quy trình sản phẩm khác nhau, nó có thể được phân chia sau SMT, sau ICT, sau khi hàn xuyên lỗ SMT hoặc trước khi lắp ráp sản phẩm cuối cùng.
Tính năng máy cắt PCB:
1. Thích hợp cho tất cả các bảng v-cut, bao gồm FR1, FR4, CEM, Nhôm PCB.
2. Dẫn động xi lanh.
3. Điều khiển công tắc chân để điều chỉnh tốc độ,
4. Ứng suất cắt thấp để bảo vệ các bộ phận.
5. Không cần nguồn điện.
Máy cắt PCBSự chỉ rõ:
Người mẫu | SMTPD2 |
Kích thước máy | 720x300x440mm |
Chiều dài cắt tối đa | 330mm |
Vật liệu PCB | FR4, MCPCB, CEM, Bảng đồng |
Áp suất không khí | 0,4-0,7MPa |
Độ dày PCB | 0,3-3,5mm |
Loại lưỡi | tuyến tính |
Số lượng lưỡi dao | 2 chiếc |
Chất liệu lưỡi dao | thép tốc độ cao |
Báo cáo thử nghiệm | Cung cấp |
Quyền lực | 110/220V |
trọng lượng máy | 130kg |
Chi tiết máy cắt PCB V-Cut:
1. Thiết kế hai lưỡi tuyến tính.Ứng suất cắt thấp hơn, đáp ứng các yêu cầu nghiêm ngặt đối với bảng chính xác dưới 300ustrain.
2. Độ hở lưỡi dao tối đa 2 mm, đảm bảo rằng ngón tay của người vận hành không thể chèn vào để sản xuất an toàn.Và thật dễ dàng để điều chỉnh độ hở của lưỡi bằng núm xoay.
3. Không ồn, không bụi.Chức năng Conter hiển thị thời gian cắt để nhắc kiểm tra độ sắc bén của lưỡi cắt.Lưỡi dao có thể được mài lại 2-3 lần.
4. Độ hở của lưỡi cắt trên và dưới có thể điều chỉnh theo độ sâu cắt chữ V và người vận hành sẽ không nạp nhầm bảng.
Máy cắt PCB Ưu điểm:
Sử dụng máy cắt PCB trong dây chuyền lắp ráp SMT có thể nâng cao hiệu quả hoạt động và sản xuất.Hiệu quả của thao tác gấp thủ công truyền thống là không tốt.Nó thường được sử dụng trong các nhà máy chế biến PCBA.Điều này cũng bổ sung thêm hai yếu tố để vận hành và sản xuất.Một là đảm bảo, hai là chất lượng.
