Thông tin chi tiết sản phẩm:
|
Vật liệu PCB: | FR4, MCPCB | Màu sắc: | trắng |
---|---|---|---|
Độ dài cắt: | 330mm | Cắt nhanh: | có thể điều chỉnh |
Giấy chứng nhận CE: | Cung cấp | Tên: | Máy cắt PCB tự động |
Điểm nổi bật: | Máy tách PCB MCPCB,Máy tách PCB FR4,Máy cắt PCB tự động 330mm |

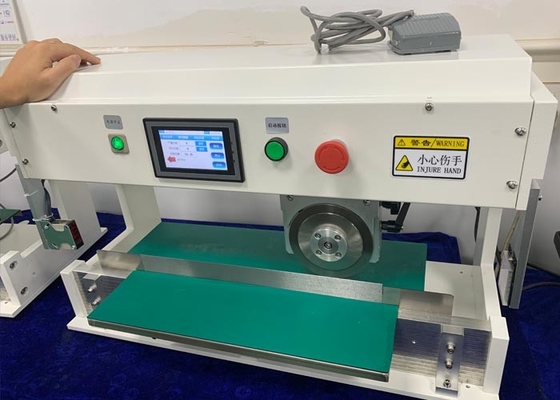

Máy tách PCB FR4 MCPCB tự động Nhôm PCB Singulation
Máy cắt PCB tự động bằng nhôm 330mm
Tổng quan về máy cắt PCB tự động:
Máy cắt PCB tự động còn được gọi là máy cắt PCB.Nó áp dụng một thiết kế đi bộ bằng dao nhẹ mới để hoàn thành hành trình cắt ứng suất cắt vi mô cùng một lúc.Máy cắt phù hợp để cắt các bảng mạch PCB có rãnh hình chữ V.Sản phẩm không di chuyển và dao trên di chuyển tiến và lùi.Ứng suất cắt giảm và rủi ro chất lượng tiềm ẩn của sản phẩm giảm.Máy cắt được làm bằng thép mài chính xác tốc độ cao và có thể được tái sử dụng.
Máy cắt PCB tự độngĐặc trưng:
1. Tốc độ cắt có thể điều chỉnh, có hai tùy chọn: 500mm/s và 300mm/s.
2. Chiều dài khoảng cách có thể được lập trình: 0-100-200-300-400MM
3. Thích hợp cho tất cả các bảng PCB cắt chữ V.
4. Bảng thao tác có thể được điều chỉnh theo ứng dụng thực tế.
5. Lưỡi dao tròn có thể điều chỉnh: 0-2mm đối với bảng PCB có độ dày khác nhau và độ sâu khác nhau của vết cắt chữ V được ghi sẵn.
6. Để đảm bảo an toàn cho người vận hành, có các cảm biến ánh sáng tạm dừng lưỡi cắt và tấm chắn an toàn Plexiglas.
Máy cắt PCB tự độngSự chỉ rõ:
Người mẫu | SMTAD5 |
Kích thước máy | L700*W550*H460 |
Chiều dài cắt tối đa | 330mm |
Vật liệu PCB | FR4, MCPCB |
Cắt nhanh | 300mm/giây hoặc 500mm/giây |
Độ dày PCB | 0,2-3,2mm |
Độ sâu cắt chữ V | 0,2-2mm |
lưỡi tròn | Đường kính 125mm, góc 26-28° |
Quyền lực | 220/110V |
trọng lượng máy | 55kg |
Sự bảo đảm | 1 năm |
Bưu kiện | vỏ gỗ |
Kiểm tra CE | Đúng |
Máy cắt PCB tự động Ưu điểm:
1. Trong quá trình cắt, PCB sẽ không di chuyển và dao tròn sẽ trượt để đảm bảo rằng các thành phần điện tử của đế sẽ không bị hỏng do chuyển động.
2. Có thể điều chỉnh tốc độ trượt của dao tròn.
3. Khoảng cách giữa dao cắt tròn phía trên và dao cắt thẳng phía dưới có thể được điều chỉnh chính xác theo độ sâu của rãnh chữ V và tổn thất của dao cắt.
4. Nó có thể giải quyết vấn đề các bộ phận đi qua rãnh chữ V để nhận ra tấm phụ.
5. Khi cắt PCB, ứng suất bên trong sinh ra khi cắt bảng mạch được giảm xuống để tránh nứt thiếc.

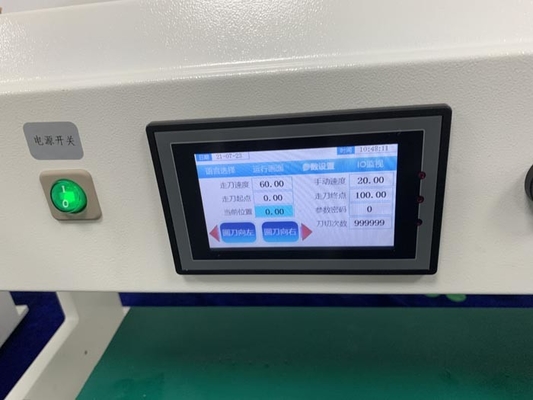

6. Tốc độ cắt được điều khiển bằng núm xoay, hành trình màng có thể được đặt tự do và có màn hình tinh thể lỏng.
7. Băng tải là tùy chọn để thu thập PCB riêng biệt.
