| Brand Name: | Winsmart |
| Model Number: | SMID2 |
| MOQ: | 1 bộ |
| giá bán: | USD20000-80000 |
| Packaging Details: | trường hợp ván ép |
| Payment Terms: | T/T, L/C, Công Đoàn Phương Tây |
Độ chính xác 0,05mm PCB Depaneling Router Machine cắt Tab và V-cut Boards
PCB Depaneling Router Machine giới thiệu:
Đường dẫn phân phối PCB chủ yếu được sử dụng để tách các bảng PCBA lắp ráp với PCBA.
Bộ định tuyến PCB này có hai trục làm việc, một với cắt đứt lưỡi cưa v-cut board, một khác với cắt đứt máy xay tab board.
Và nó có tốc độ cắt 300mm / s để đáp ứng công suất sản xuất khối lượng lớn.
Điều quan trọng nhất là loại loại này có độ căng cắt thấp nhất để bảo vệ các thành phần gắn trên bảng.

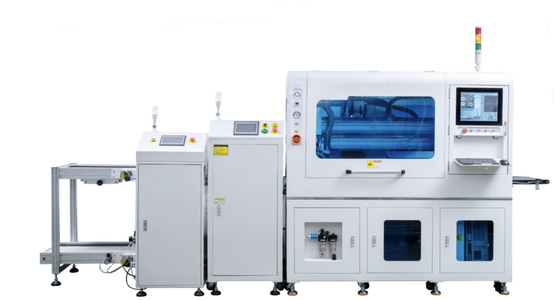

Máy đi kèm với conveyor ăn tự động và ESD conveyor đầu ra / thiết bị thả tùy chỉnh.
Nó tiết kiệm 5-6 công nhân cho nhà sản xuất.
Hai trục cho cả hai V-CUT và bảng tab
Hai vòng xoắn cho bảng tab
Các tính năng của máy PCB Depaneling Router:
PCB Depaneling Router Machine Ưu điểm:
1. Căng thẳng cắt thấp cho cả V-cắt và tab PCBA delamination.
2. Hệ thống thị giác PC và CCD để lập trình và vận hành chính xác.
3. Hệ thống thu bụi hàng đầu cho xưởng không bụi.
4Chế độ hoạt động tự động đầy đủ cho các sản phẩm có khối lượng lớn.
5. Đường vận chuyển cấp độ điều chỉnh và băng chuyền phẳng ESD để thu thập PCB riêng biệt.
6Phần mềm rất thân thiện.
Thông số kỹ thuật của Máy máy PCB Depaneling Router
| Số mẫu | SMTID2 |
| Kích thước máy | 1800 ((L) x 1500 ((W) x 2200 ((H) mm |
| Điện áp | 220V/50Hz |
| Kích thước PCB tối đa | 300x300mm (có thể tùy chỉnh) |
| Độ dày PCB | 0.4-6mm |
| Chế độ cho ăn | Tự động |
| Định vị PCB | Chiếc đèn khớp tùy chỉnh |
| Lập trình | Dạy thị giác, lập trình trực tuyến |
| Đinh cắt | 20,000-100,000rpm/min |
| Loại làm mát | Tự làm mát |
| Chế độ thu bụi | Bộ sưu tập hàng đầu |
| Tốc độ cắt | 1-300mm/s |
| Độ chính xác cắt | ±0,02mm |
| Dao | 0.8-3.0 bit định tuyến, xoay phải & lưỡi cưa |
| Lặp lại chính xác | ±0,02mm |
| Hệ thống điều khiển | PC công nghiệp |
| Vòng xoắn | Tùy chọn |
| Tỷ lệ công suất máy | Tổng cộng 5KW, bao gồm máy hút bụi 3KW |
| Tình trạng máy | 100% mới |
| Bảo hành | 1 năm |
| Dịch vụ sau bán hàng | Hỗ trợ trực tuyến 24 giờ, cài đặt và đào tạo ở nước ngoài có sẵn |
| Lập trình | Trên mạng, hình ảnh |
| Chức năng hiệu chuẩn tự động | Định chuẩn điểm đánh dấu tự động |
| Chức năng chỉnh sửa | Đường thẳng, điểm, cung, vòng tròn |
| Độ chính xác vị trí trục | 0.01mm |
| Chi tiết cắt | ±0,05mm |
| Quét mã vạch | Tùy chọn |
| Chức năng đếm | Vâng. |
Các phụ kiện của máy cắt bảng PCB:
| Điểm | Mô tả | Thương hiệu | Số lượng | Nhận xét |
| 1 | PC công nghiệp | Trung Quốc | 1 | |
| 2 | Vòng xoắn và trình điều khiển | Trung Quốc | 1 | |
| 3 | Máy ảnh | Trung Quốc | 1 | |
| 4 | Cây vít, đường ray hướng dẫn | TBI, HIWIN, SHAC | 1 | |
| 5 | Thư đề nghị | Trung Quốc | 1 | 6 trục |
| 6 | Hệ thống | Win 10 | 1 | |
| 7 | Động cơ phục vụ | Panasonic | 1 | |
| 8 | Cảm biến | OMRON | 9 | |
| 9 | Các thành phần khí nén | AirTAC | 3 | |
| 10 | Máy hút bụi 3HP | Trung Quốc | 1 | |
| 11 | Mô-đun | Trung Quốc | 6 | Nhóm C5 |
Chi tiết về Máy trục PCB
Biên phòng hai, dây chuyền đang làm việc mọi lúc cho năng suất khối lượng cao.
Tự động điều chỉnh chiều rộng PCB đường sắt cho ăn.
Chức năng thay đổi công cụ tự động, lưu trữ 5 bit.
SycoTec spindle 4033 được sử dụng cho bảng tab, tối đa 100.000 rpm.
ESD băng chuyền dây chuyền phẳng để thả PCB tự động.
Ứng dụng của máy PCB Depaneling Router:
Máy định tuyến PCB là thiết yếu trong sản xuất điện tử trên khắp các ngành công nghiệp, bao gồm cả điện tử tiêu dùng, ô tô, y tế, hàng không vũ trụ và tự động hóa công nghiệp.hiệu quả, và PCB giảm căng thẳng, đảm bảo các sản phẩm chất lượng cao cho các ứng dụng điện tử hiện đại.
Lý do chọn chúng tôi:
1. sớm: chúng tôi có một lịch sử 20 năm trong lĩnh vực tự động hóa, với các trường hợp trưởng thành từ hàng trăm khách hàng.
2. ổn định: Các thành phần chính của thiết bị được nhập khẩu. Trọng lượng thiết bị hơn 700kg. Làm chủ công nghệ sản xuất trưởng thành nhất trong ngành tự động hóa.
3- Chuyên nghiệp: Chúng tôi có các công nghệ được cấp bằng sáng chế, trở thành một tiêu chuẩn trong ngành công nghiệp tự động hóa.
4. Nhanh: 1 giờ phản ứng với nhu cầu của khách hàng.
2 giờ - cung cấp một giải pháp.
3 giờ - đến chỗ để hỗ trợ khách hàng ((< 100kms) trong việc khắc phục sự cố trong vòng 3 giờ.
|
