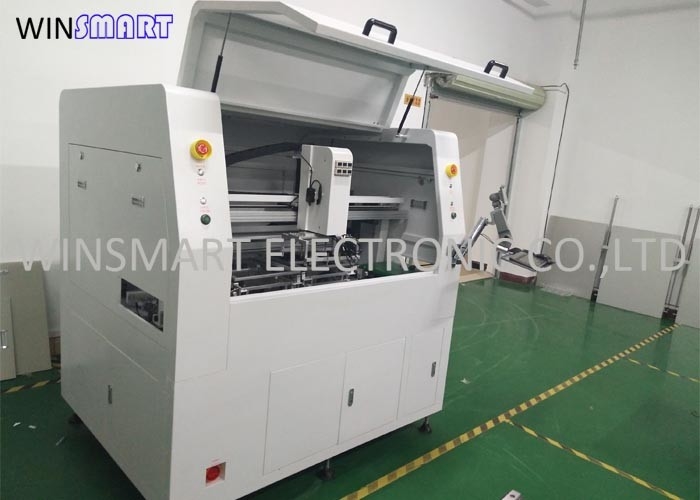

Máy bộ định tuyến tự động đầy đủ cho PCB Depaneling

Full Automatic Router Machine giới thiệu:

Máy bộ định tuyến tự động này đặc biệt được ưa thích trong một số ngành công nghiệp để cắt các thành phần PCBA thành các bộ phận riêng biệt.bộ định tuyến có thể đồng hồ một tốc độ tối đa của 60000 xoay và là hoàn hảo cho một cắt nhanh chóng và chính xác của PCBRouter có tính năng thay đổi công cụ tự động và có thể cắt PCB dày 0,4-6 mm. Nó cũng có thể được trang bị chức năng chống nổ của máy hút bụi.Với giám sát ESD và lập trình chính xác, nó có thể đáp ứng các yêu cầu của khách hàng khác nhau.

Tính năng máy định tuyến tự động đầy đủ:

Nó có thể cắt hình dạng bất thường với căng thẳng tối thiểu, và nền tảng làm việc kép tăng hiệu quả sản xuất.nhiều khách hàng cũng đã mua và thiết lập một "máy bộ định tuyến PCB"Các dây chuyền sản xuất cũng tiếp tục giáo dục và đào tạo các nhà khai thác để viết các quy trình và hoạt động.Với sự hướng dẫn của công nghệ ban đầu và nguồn nhân lực, chúng ta có thể giao tiếp, xử lý và giải quyết bất kỳ tình huống nào trong quá trình sản xuất mà không làm gián đoạn hành động sản xuất.Hệ thống làm sạch chân không trên và dưới có sẵn theo nhu cầu của khách hàng khác nhau.

Thông số kỹ thuật máy định tuyến tự động đầy đủ:

Dòng chảy làm việc máy định tuyến tự động đầy đủ:

1. PCBA tự động cung cấp từ bình đệm OK / NG.

2. Hệ thống hút chọn PCBA và đặt bảng trên bàn bên trái.

3. PCBA cố định trên bàn bên trái bởi hệ thống khóa và bắt đầu depaneling.

4. Hệ thống hút chọn PCBA và đặt bảng trên bàn phải cùng một lúc.

5. PCBA cố định trên bàn bên phải bởi các hệ thống khóa và bắt đầu depaneling.

6Khi PCBA tách khỏi bàn bên trái được hoàn thành, hệ thống hút nhặt các bảng đơn và đặt chúng trên máy vận chuyển tải phẳng để xử lý tiếp theo.

7. máy cắt xay bắt đầu cắt bảng bàn bên phải khi nó hoàn thành công việc bàn trái.

8. PCB chất thải sẽ được ném vào hộp phế liệu.

9Lặp lại các bước trên và tiếp tục đè nén mọi lúc.

Full Automatic Router Machine Ưu điểm:

Máy bộ định tuyến tách hoàn toàn tự động là thiết bị chuyên dụng được sử dụng trong ngành công nghiệp điện tử để tách các bảng mạch in cá nhân (PCB) từ các tấm với độ chính xác và hiệu quả.Những máy này sử dụng công nghệ định tuyến để cắt và tách PCB sạch sẽ dọc theo các con đường được xác định trước.

• Cắt chính xác:

  • Máy bộ định tuyến tự động cung cấp cắt chính xác và chính xác của PCB dọc theo các đường dẫn được xác định trước, đảm bảo tách sạch và nhất quán.

• Lượng sản xuất cao:

  • Những máy này có thể xử lý một số lượng lớn PCB một cách nhanh chóng và hiệu quả, tăng hiệu suất sản xuất và giảm thời gian dẫn đầu.

• Tự động hóa:

  • Tự động hóa làm giảm nhu cầu can thiệp bằng tay, dẫn đến tăng hiệu quả quá trình, sự nhất quán và giảm chi phí lao động.

Các biện pháp phòng ngừa hoạt động của máy định tuyến tự động đầy đủ:

1. Trước khi cắt, trước tiên xác minh xem chương trình được chỉnh sửa bởi kỹ sư có đúng không. Khi kỹ sư chỉnh sửa hoặc gọi chương trình được sử dụng trước đó, xem trước và kiểm tra trước.Sau khi các chương trình bàn làm việc trái và phải được kiểm tra để được chính xác, kỹ sư có thể đầu tiên xử lý một mảnh bên trái và bên phải để xác nhận. Sau khi xác nhận, người vận hành có thể tự vận hành nó.

2. Đặt bảng PCB để được đóng dấu vào vật cố định, xác định rõ hướng và phía trước và phía sau của bảng, đặt nó vào vật cố định,và đặt cột định vị của vật cố định vị trí trên bảng, nhẹ nhàng nhấn nó bằng tay của bạn để xác nhận nếu nó là ở vị trí của nó, sau đó che nắp của đèn, và nhấn nút màu xanh lá cây ở bên trái hoặc bên phải.bàn làm việc sẽ tự động đi vào vị trí cắt.

3. Nhấp vào nút xem trước của phần mềm. Nút màu đỏ. Quan sát xem vị trí cắt là chính xác. Sau khi kiểm tra, nhấp vào nút dừng trên phần mềm. Sau một vài giây,màu sẽ chuyển sang màu xanh lá cây và tự động thay đổi để nút xử lýTrong quá trình xử lý chính thức, hãy bấm nút xử lý trên phần mềm để bắt đầu xử lý.

Cấu trúc máy định tuyến tự động đầy đủ:
