Thông tin chi tiết sản phẩm:
|
Loại PCB: | Bảng PCB | Vật liệu PCB: | FR4, Nhôm |
---|---|---|---|
độ dày pcb: | 0,8-3,0mm | Tình trạng máy: | Mới 100% |
Vật cố định: | 2 | Sự bảo đảm: | 1 năm |
Khu vực làm việc: | 350x400mm | Tên sản phẩm: | Bộ định tuyến bảng mạch in |
Điểm nổi bật: | Bộ định tuyến bảng mạch in 60000rpm,Bộ định tuyến bảng mạch in 3HP,Hệ thống hút bụi Bộ định tuyến MCPCB |

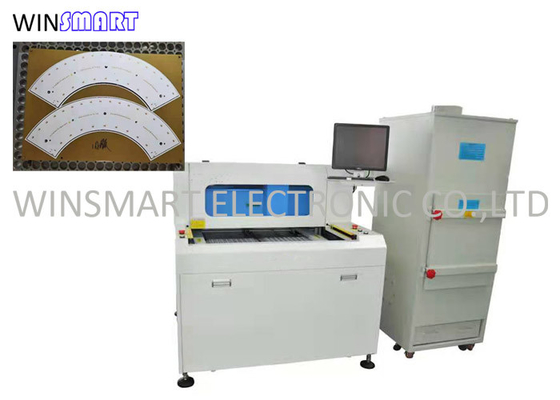

Hệ thống làm sạch chân không 3HP Bộ định tuyến bảng mạch in cho MCPCB
Bộ định tuyến bảng mạch in Mô tả:
1. Nâng cao chất lượng sản phẩm, giảm ứng suất cắt và tránh hư phoi trong quá trình cắt.
2. Một loạt các đường cắt có thể cắt các đường thẳng, vòng cung và hình tròn, giúp giảm đáng kể các hạn chế đối với thiết kế PCB.
3. Hoạt động của máy định tuyến máy cắt PCB rất đơn giản và dễ dàng, và mô hình có thể được chuyển đổi (Mô hình chuyển đổi: chuyển đổi chương trình, chuyển đổi cố định)
4. Máy định tuyến PCB tự động có độ chính xác cắt cao.Độ chính xác có thể đạt tới ± 0,01mm để đáp ứng các yêu cầu cắt khác nhau.
Đặc điểm bộ định tuyến bảng mạch in:
1. Nâng cao chất lượng sản phẩm và giảm tỷ lệ phế phẩm.
2. Nó được trang bị kính lúp CCD màu pixel cao, chức năng giảng dạy và chỉnh sửa chương trình phụ trợ, với độ chính xác cao hơn và mô phỏng có thể được sửa đổi trong một bước.LCD công nghiệp có hình ảnh rõ nét và góc nhìn lớn.
3. Được trang bị mặt dây chuyền giảng dạy cầm tay.Chỉnh sửa chương trình có thể được thực hiện thủ công hoặc nhập bằng mã G.Nó có các chức năng nhập, xuất, sao chép mảng bảng, chỉnh sửa và sửa đổi, để đơn giản hóa thời gian và độ chính xác của việc tạo chương trình.
4. Cửa an toàn đóng hoàn toàn, trong suốt, vận hành an toàn, dễ dàng quan sát.
5. Được trang bị bộ lọc hút bụi và hút bụi mạnh mẽ.Phương pháp hút lên xuống là tùy chọn và có thể giải quyết vấn đề chip một cách rõ ràng.
Bộ định tuyến bảng mạch in Đặc trưng:

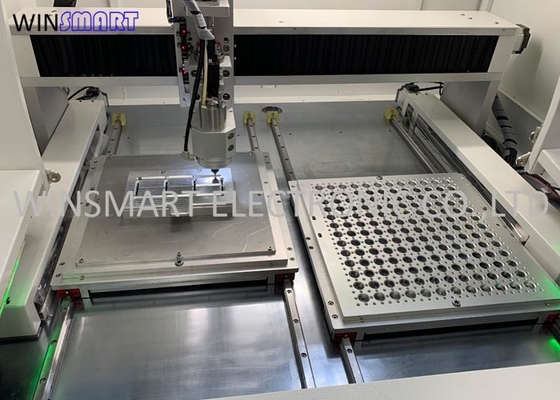

1. Bộ định tuyến PCB này có hai bàn trượt để cắt liên tục.
2. Giảm ứng suất để đảm bảo lưỡi cắt nhẵn.
3. Động cơ và trục chính nhập khẩu được sử dụng cho mục đích không gây tiếng ồn.
4. Có sẵn hệ thống làm sạch chân không trên và dưới tùy chọn.
Thông số kỹ thuật của bộ định tuyến bảng mạch in:
Kích thước(W*D*H) | 1150mm * 1250mm * 1325mm |
Cân nặng | 750kg |
Độ lệch chiều cao | 60~110mm |
Loại động cơ | sê-ri Gia Bảo |
độ lặp lại định vị | 0,001mm |
Khu vực làm việc trục (tối đa) | 870mm*450mm*50mm |
cố định PCB | tiêu chuẩn, chuyên môn hóa |
Nạp/dỡ PCB | thủ công |
Kích thước PCB (tối đa) | 350*400mm |
PCB dày (tối đa) | 5mm |
cố định độ cứng | tùy chỉnh làm vật cố định |
cố định cố định | máy móc |
Quyền lực | 40W |
Con quay | 60000 vòng / phút |
Bảo vệ | làm mát tự/gió |
Thay đổi máy cắt | chuyên ngành |
Tốc độ cắt (tối đa) | 100mm/giây |
Tốc độ lái xe (tối đa) | 3000mm/giây |
Độ chính xác của cắt | 0,01mm |
điện chân không | 3.5KW điện xoay chiều 380V |
Máy hút bụi | dây dọi |
Quyền lực | 2.0KW AC380V |
Cung cấp không khí | 4-6kg/cm2 |
chỉnh sửa chương trình | nội tuyến |
chỉnh sửa chức năng | Đường thẳng, vòng cung, hình tròn, đường cong chữ U |
lưu trữ chương trình | ổ cứng |
Thị giác | CCD màu SONE |
dao phay bù đắp | TỰ ĐỘNG |
thiết lập chân không | TỰ ĐỘNG |
chỉ báo | Iindicator Trạng thái máy |
công cụ kiểm tra | Tuổi thọ công cụ tự động phát hiện, việc sử dụng thử nghiệm thời gian |
động cơ bảo vệ | Có chức năng bảo vệ quá nhiệt, quá tải, thấp áp |
kiểm tra quá tải động cơ | Quá tải, đường dây bình thường, chức năng bảo vệ điện áp thấp |
Thời gian sử dụng công cụ | Tuổi thọ công cụ phát hiện tự động, |
thống kê dữ liệu | Model bảng riêng, đếm tách, cách đếm đa dạng |
Bản ghi lỗi | Phần mềm tự động ghi tất cả các cảnh báo vào bộ nhớ của máy |
độ chính xác trục | 0,001mm |
cắt chính xác | 0,1mm |
bảo vệ khu vực làm việc | Với bốn bảo vệ kín |
cảm biến cửa | Cảm biến công tắc vi cửa an toàn phía trước và phía sau (tùy chọn) |
Quy trình vận hành bộ định tuyến bảng mạch in:
1. Kiểm tra xem thiết bị có được cấp nguồn bình thường hay không và xác nhận rằng thiết bị đã được khởi động lại và đang chờ vận hành.
2. Người vận hành phải xác định hướng và hướng tích cực và tiêu cực của bảng PCB, đặt bảng PCB lên vật cố định đặc biệt, ấn nhẹ bằng lòng bàn tay, xác nhận rằng bảng PCB đã được đặt, đặt miếng đệm xuống và đảm bảo rằng bo mạch PCB đã được đậy kín.
3. Sử dụng camera trực quan để điều chỉnh đường cắt đã lập trình và xác nhận để lưu.
4. Nhấn nút khởi động, bộ định tuyến PCB bắt đầu hoạt động, máy hút bụi, trục xoay, loại bỏ tĩnh điện, v.v. cũng sẽ tự động khởi động và dao phay chia bảng theo đường cắt đã lập trình.
5. Hoàn thành toàn bộ quá trình lắp ráp và tháo rời PCB, bàn làm việc sẽ tự động thoát ra, mở miếng đệm, đảm bảo rằng bảng mạch PCB đã tách ra không bị hỏng, hãy tháo sản phẩm theo cách thủ công, thay thế bảng mạch PCB mới, đậy nắp đệm và nhấp vào nút bắt đầu nút để tách.
6. Lặp lại bước 4.5 cho đến khi hoàn thành tất cả các sản phẩm.
