| Brand Name: | Winsmart |
| Model Number: | SMTS01 |
| MOQ: | 1 BỘ |
| giá bán: | USD1-10000/Set |
| Packaging Details: | Trường hợp ván ép |
| Payment Terms: | L / C, T / T, Western Union |

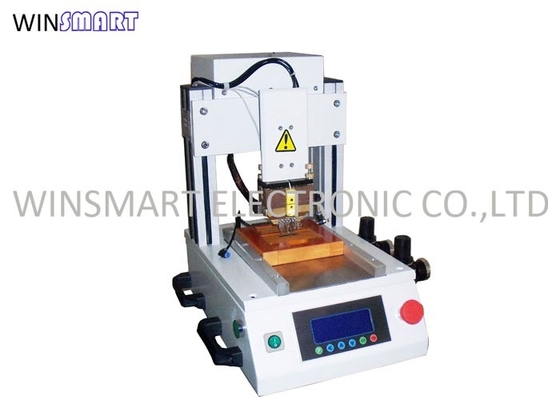

Máy hàn thanh nóng 0.2 Pin Pitch cho FPC FFC PCB hàn
Máy hàn thanh nóng:
1. Bấm nóng cũng được gọi là máy gắn kết. Theo các phương tiện khác nhau của bấm nóng, nó có thể được chia thành hàn, máy gắn kết ACF (băng dẫn ngược),ACP (nhôm dẫn điện đối diện), TBF (màn hình dính nóng chảy).
2Nó áp dụng cho kết nối của FPC (bảng mạch linh hoạt), HSC (giấy Zebra), tab và LCD và PCB.quá trình hàn truyền thống đã khó đáp ứng các yêu cầu của ép nóng cực kỳ mịn, vì vậy quy trình ACF đã được các nhà thiết kế điện thoại di động áp dụng dần dần.
Nguyên tắc hoạt động của máy hàn thanh nóng:
Nguyên tắc sưởi ấm xung: do thiết kế đặc biệt của bề mặt đầu hàn, sức đề kháng của bề mặt hàn rất nhỏ,và dòng sẽ đi qua phần với kháng cự nhỏ nhất. Bằng cách liên tục thay đổi điện áp và điều chỉnh mức điện, đầu hàn có thể nóng lên nhanh chóng.Tỷ lệ xung càng lớn, lớn hơn dòng điện, và tăng nhiệt độ nhanh hơn của khớp hàn.
Máy hàn thanh nóng đặc điểm:
1Sử dụng công nghệ sưởi ấm xung, kiểm soát nhiệt độ chính xác, và tần số lấy mẫu nhiệt độ là 0,1s
2. nền tảng làm việc đơn, nền tảng làm việc xoay, nền tảng di động bên trái và bên phải và các chế độ làm việc đa dạng khác
3. Kiểm soát tăng nhiệt độ nhiều giai đoạn
4. Hiển thị đường cong nhiệt độ thời gian thực
5. Cơ chế lập chỉ số băng silicone
6. Hệ thống tầm nhìn CCD cung cấp sự sắp xếp chính xác
7Chương trình dự trữ công suất lớn
8. Touch giao diện hoạt động, chương trình bảo vệ mật khẩu
Thông số kỹ thuật máy hàn thanh nóng:
| Kích thước máy | 500 × 500 × 600 mm |
| Khu vực làm việc | Tối đa 200*170mm |
| Trọng lượng máy | 62kg |
| Áp suất không khí làm việc | 0.6-0.8Mpa |
| Số lượng thiết bị | 1 |
| Kích thước đầu nhiệt điều khiển | Tối đa 40*3mm |
| Độ chính xác hàn | độ cao 0.2mm |
| Thời gian nhấn | 1~99.9s |
| Cài đặt nhiệt độ | RT độ khoan dung 500 °C ± 5 °C |
| Áp suất hàn | 1~20kg |
| Cài đặt nhiệt độ | Hai. |
| Môi trường làm việc | 10-60 °C, 40% -95% |
| Nguồn cung cấp điện | AC220V±10% 50HZ,2200W |
| Chế độ sắp xếp | CCD + màn hình LCD |
| Chế độ cho ăn | Hướng dẫn |
| Chế độ khởi động | Nhấn nút khởi động |
| Nền tảng xoay | Điều khiển xi lanh, dung sai <0,02mm |
| Vật liệu thermode | Hợp kim molybden |
| Kích thước nhiệt | Chiều dài tối đa 60mm |
| Nguồn gốc | Trung Quốc |
| Chế độ cố định | Chiếc đèn khớp tùy chỉnh |
| Ứng dụng | FFC đến PCB, FPC đến PCB, Sợi đến PCB |
| Bảo hành | 12 tháng |
Máy hàn thanh nóng Thể sử dụng:
1. Nhà sản xuất điện thoại di động
2. Nhà sản xuất màn hình cảm ứng
3Máy tính.
4Máy in, vv
|
|
