Máy bóc tách PCB bằng laser
>

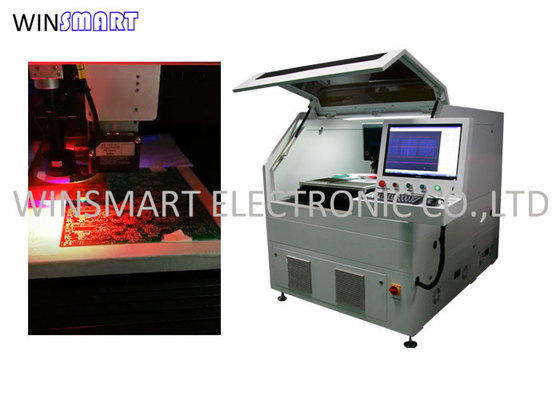

Bảng mạch in Flex Máy cắt Laser UV 20W 600x600mm

Bảng mạch in Flex Máy cắt Laser UV 20W 600x600mm

Brand Name: Winsmart
Model Number: SMTL600
MOQ: 1 BỘ
giá bán: USD1-150K/set
Packaging Details: Trường hợp ván ép
Payment Terms: L / C, T / T, Western Union
Detail Information
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Khu vực làm việc:
600x600mm
cách cắt:
không tiếp xúc
trường laze:
40x40mm
Loại laze:
Laser trạng thái rắn
thương hiệu laser:
sóng quang
Tên:
Máy cắt tia cực tím
Khả năng cung cấp:
100 bộ mỗi tháng
Làm nổi bật:

Máy Cắt Laser UV 20W

,

Máy Cắt Laser UV 600x600mm

,

Máy Cắt Laser Bảng Mạch In Flex

Product Description

Bảng mạch in Flex 600x600mm Máy cắt Laser UV 20W





Ứng dụng máy cắt laser UV:

Nó phù hợp để gia công vi mô các vật liệu khác nhau, bao gồm PCB, FPC và bảng kết hợp mềm và cứng (bao gồm cả bảng mạch lắp ráp) với độ dày dưới 0,8mm.



Tính năng máy cắt laser UV:

1. Không căng thẳng: các phương tiện đặc biệt hợp tác với quá trình xử lý bằng laser, ngay cả khi các bộ phận rất gần với đường cắt, không có hiệu ứng căng thẳng.
2. Kiểm soát tác động nhiệt chính xác: chọn loại laser thích hợp theo các yêu cầu tác động nhiệt khác nhau và hợp tác với các thông số xử lý laser thích hợp để giảm thiểu tác động nhiệt.
3. Xử lý làm sạch: xử lý bồ hóng bằng laser được thực hiện trong thời gian thực trong quá trình xử lý để giảm thiểu tác động của bồ hóng lên các thành phần mạch.
4. Đa chức năng: nó không chỉ phù hợp để cắt và khoan chính xác tấm mềm, tấm cứng và tấm kết hợp cứng mềm có độ dày khác nhau, mà còn thích hợp để cắt và khoan các vật liệu khác, chẳng hạn như thủy tinh, gốm sứ, tấm kim loại mỏng và như thế.
5. An toàn: khu vực chế biến hoàn toàn khép kín để đảm bảo an toàn cho quá trình chế biến;Được thiết kế theo tiêu chuẩn điện của Trung Quốc và EU.
6. Tự động hóa: các cổng mở được dành riêng để tạo điều kiện thích ứng với hệ thống điều khiển công suất, hệ thống xếp dỡ tự động và hệ thống MES để đáp ứng các nhu cầu tự động hóa khác nhau.
7. Tốc độ cao và độ chính xác cao: hệ thống di động X / Y / Z tốc độ cao và độ chính xác cao, cơ chế bù chính xác hoàn hảo, bao gồm bù chính xác trục đơn.

bù chính xác mặt phẳng và bù chính xác vùng quét.Hệ thống điều khiển chuyển động được trang bị hệ thống định vị trục hợp đồng CCD để đảm bảo tốc độ cao và độ chính xác cao trong quá trình xử lý.
8. Mức độ tự do cao: có sẵn nhiều loại tia cực tím nano giây, pico giây và tia xanh lục để đáp ứng các nhu cầu xử lý khác nhau.

Đặc điểm kỹ thuật máy cắt tia cực tím:

laze Tất cả laser UV trạng thái rắn được bơm đi-ốt Q-Switched
Bước sóng laze 355nm
Nguồn laze Quang sóng UV 15W@30KHz
Độ chính xác định vị của bàn làm việc của động cơ tuyến tính ±2μm
Độ chính xác lặp lại của bàn làm việc của động cơ tuyến tính ±1μm
Lĩnh vực làm việc hiệu quả 600mmx600mm (Tùy chỉnh)
Nền tảng Đá hoa
Cho ăn PCB Thủ công
Bốc dỡ PCB Thủ công
Vật liệu PCB FPC, FR4
Thương hiệu laze sóng quang
cắt giảm căng thẳng không
nhập khẩu Gerber Đúng
Hệ điêu hanh thắng 10
đường cắt Vòng tròn, Đường thẳng, Điểm, Vòng cung
Tốc độ quét 2500mm/giây (tối đa)
lĩnh vực làm việc 40mmх40mm



Máy cắt Laser UV Nguyên tắc:

Nguyên lý của máy cắt laser PCB là chiếu xạ bề mặt của bảng mạch PCB bằng chùm tia năng lượng cao và thực hiện quá trình cắt bay hơi vật liệu PCB bằng cách kiểm soát các thông số như mật độ năng lượng chùm tia, tần số, tốc độ và thời gian xử lý.
