| Brand Name: | Winsmart |
| Model Number: | SMIR500 |
| MOQ: | 1 BỘ |
| giá bán: | USD20000-80000 |
| Packaging Details: | Trường hợp ván ép |
| Payment Terms: | T / T, L / C, Western Union |

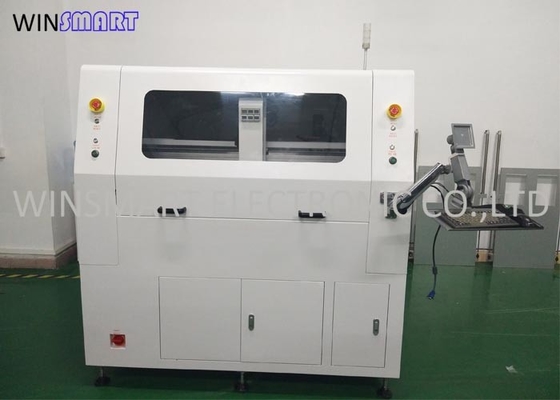

Bàn kép ESD Máy cắt phay CNC hoàn toàn tự động Máy định tuyến PCB
Máy cắt phay CNC Bộ định tuyến PCB Tính năng:
1. Đường cắt hoàn toàn khép kín, theo dõi lỗi thời gian thực, phản hồi, bù trừ, đây là một hệ thống thông minh cao cấp.
2. Sử dụng PLC tách nhập khẩu, phá vỡ thẻ điều khiển PLC dựa trên máy tính truyền thống, độ ổn định cao hơn và chống nhiễu mạnh hơn.
3. Vận hành đơn giản và hiệu suất an toàn cao hơn, 0,5-0,7 giây cho mỗi điểm cắt.
4. Hệ thống hút bụi đáy, không bám bụi.
5. Bàn làm việc kép cho năng suất làm việc cao.
Máy cắt phay CNC Bộ định tuyến PCB Thông số kỹ thuật:
| Người mẫu | SMT-IR500 |
| Kích thước máy | 1550(R)x1200(D)x1600(H) |
| trọng lượng máy | 900kg |
| động cơ | Động cơ servo AC 7 trục |
| Độ lặp lại | ±0,02mm |
| cắt chính xác | ±0,05mm |
| Nghị quyết | ±0,02mm |
| bàn làm việc | 2 |
| cách định vị PCB | lỗ ghim hoặc cạnh PCB lãng phí |
| Cho ăn / dỡ bảng điều khiển | tự động |
| khu vực xay xát | 300x350mm |
| độ dày PCB | 0,3-3 mm |
| Con quay | SycoTec |
| Tốc độ trục chính tối đa | 80000 vòng/phút/ESD |
| cách làm mát | làm mát không khí |
| bit định tuyến | tay cầm đường kính 3.175mm |
| Cách thay thế bit định tuyến | thủ công |
| Hệ thống đo độ cao bằng laser | Chức năng thổi chân không khép kín |
| Công suất hệ thống chân không | 63L/phút |
| năng lượng sạch hơn | Máy lọc không khí 3HP |
Máy cắt phay CNC Bộ định tuyến PCB Quy trình làm việc:
1. Cho ăn tự động PCBA từ bộ đệm OK/NG.
2. Hệ thống hút chọn PCBA và đặt bảng trên bàn bên trái.
3. PCBA được cố định trên bàn bên trái bằng hệ thống khóa và bắt đầu tháo rời.
4. Hệ thống mút chọn PCBA và đồng thời đặt bảng điều khiển lên bàn bên phải.
5. PCBA được cố định trên bàn bên phải bằng hệ thống khóa và bắt đầu tháo dỡ.
6. Khi PCBA đã tách từ bàn bên trái kết thúc, hệ thống hút sẽ nhặt các tấm đơn lẻ và đặt chúng lên băng tải dỡ phẳng để xử lý tiếp theo.
7. Dao phay bắt đầu cắt ván bàn bên phải khi nó hoàn thành công việc bàn bên trái.
8. Chất thải PCB sẽ được ném vào hộp phế liệu.
9. Lặp lại các bước trên và liên tục tháo pin.
Máy phay CNC Hệ thống vận hành bộ định tuyến PCB:
1. Giao diện hoạt động: Windows 10
2. Hệ thống thị giác: Máy ảnh kỹ thuật số độ phân giải cao / Hệ thống thị giác Cognex
3. Lập trình:
một.Quét AOI/lấy tọa độ CCD
b.Chức năng sao chép phim nghiêng
c.Sửa tọa độ, ccd tự động đồng bộ
d.Các chức năng khác: Bù đường kính dụng cụ, Mẹo vệ sinh bộ phận hút bụi
Máy cắt phay CNC Cấu trúc bộ định tuyến PCB:
|
| Brand Name: | Winsmart |
| Model Number: | SMIR500 |
| MOQ: | 1 BỘ |
| giá bán: | USD20000-80000 |
| Packaging Details: | Trường hợp ván ép |
| Payment Terms: | T / T, L / C, Western Union |
Bàn kép ESD Máy cắt phay CNC hoàn toàn tự động Máy định tuyến PCB
Máy cắt phay CNC Bộ định tuyến PCB Tính năng:
1. Đường cắt hoàn toàn khép kín, theo dõi lỗi thời gian thực, phản hồi, bù trừ, đây là một hệ thống thông minh cao cấp.
2. Sử dụng PLC tách nhập khẩu, phá vỡ thẻ điều khiển PLC dựa trên máy tính truyền thống, độ ổn định cao hơn và chống nhiễu mạnh hơn.
3. Vận hành đơn giản và hiệu suất an toàn cao hơn, 0,5-0,7 giây cho mỗi điểm cắt.
4. Hệ thống hút bụi đáy, không bám bụi.
5. Bàn làm việc kép cho năng suất làm việc cao.
Máy cắt phay CNC Bộ định tuyến PCB Thông số kỹ thuật:
| Người mẫu | SMT-IR500 |
| Kích thước máy | 1550(R)x1200(D)x1600(H) |
| trọng lượng máy | 900kg |
| động cơ | Động cơ servo AC 7 trục |
| Độ lặp lại | ±0,02mm |
| cắt chính xác | ±0,05mm |
| Nghị quyết | ±0,02mm |
| bàn làm việc | 2 |
| cách định vị PCB | lỗ ghim hoặc cạnh PCB lãng phí |
| Cho ăn / dỡ bảng điều khiển | tự động |
| khu vực xay xát | 300x350mm |
| độ dày PCB | 0,3-3 mm |
| Con quay | SycoTec |
| Tốc độ trục chính tối đa | 80000 vòng/phút/ESD |
| cách làm mát | làm mát không khí |
| bit định tuyến | tay cầm đường kính 3.175mm |
| Cách thay thế bit định tuyến | thủ công |
| Hệ thống đo độ cao bằng laser | Chức năng thổi chân không khép kín |
| Công suất hệ thống chân không | 63L/phút |
| năng lượng sạch hơn | Máy lọc không khí 3HP |
Máy cắt phay CNC Bộ định tuyến PCB Quy trình làm việc:
1. Cho ăn tự động PCBA từ bộ đệm OK/NG.
2. Hệ thống hút chọn PCBA và đặt bảng trên bàn bên trái.
3. PCBA được cố định trên bàn bên trái bằng hệ thống khóa và bắt đầu tháo rời.
4. Hệ thống mút chọn PCBA và đồng thời đặt bảng điều khiển lên bàn bên phải.
5. PCBA được cố định trên bàn bên phải bằng hệ thống khóa và bắt đầu tháo dỡ.
6. Khi PCBA đã tách từ bàn bên trái kết thúc, hệ thống hút sẽ nhặt các tấm đơn lẻ và đặt chúng lên băng tải dỡ phẳng để xử lý tiếp theo.
7. Dao phay bắt đầu cắt ván bàn bên phải khi nó hoàn thành công việc bàn bên trái.
8. Chất thải PCB sẽ được ném vào hộp phế liệu.
9. Lặp lại các bước trên và liên tục tháo pin.
Máy phay CNC Hệ thống vận hành bộ định tuyến PCB:
1. Giao diện hoạt động: Windows 10
2. Hệ thống thị giác: Máy ảnh kỹ thuật số độ phân giải cao / Hệ thống thị giác Cognex
3. Lập trình:
một.Quét AOI/lấy tọa độ CCD
b.Chức năng sao chép phim nghiêng
c.Sửa tọa độ, ccd tự động đồng bộ
d.Các chức năng khác: Bù đường kính dụng cụ, Mẹo vệ sinh bộ phận hút bụi

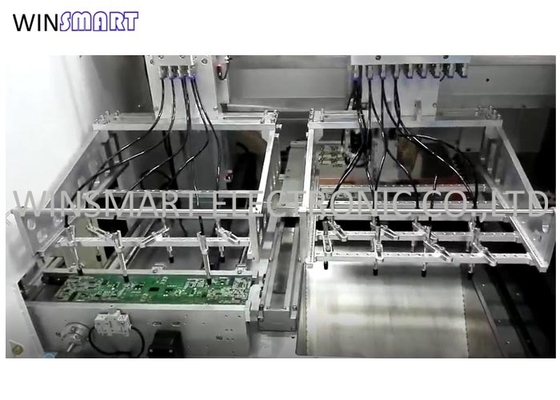

Máy cắt phay CNC Cấu trúc bộ định tuyến PCB:
