Thông tin chi tiết sản phẩm:
|
| Điều kiện: | Mới 100% | Vật liệu PCB: | FR4, Nhôm |
|---|---|---|---|
| độ dày pcb: | 0,8-3,0mm | Video kiểm tra: | Được cung cấp |
| Bàn: | 2 | giấy chứng nhận: | CE |
| Khu vực làm việc: | 350x350mm | Tên sản phẩm: | Máy định tuyến PCB |
| Điểm nổi bật: | Máy phay định tuyến PCB,Máy phay Windows 10,Máy định tuyến PCB FR4 |
||

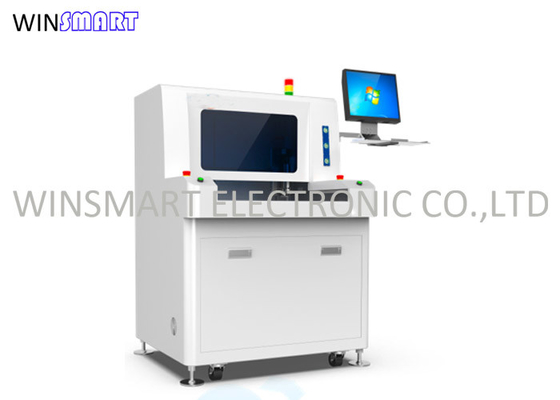

Windows 10 Máy cắt phay hiệu suất cao máy định tuyến PCB
Tổng quan máy định tuyến PCB:
Máy định tuyến PCB Milling Cutter là một máy chuyên dụng được thiết kế để định tuyến chính xác và hiệu quả các bảng mạch in (PCB).Nó kết hợp một hệ thống CCD (Điện tích-coupled thiết bị) cho vị trí chính xác và một máy cắt mài tốc độ cao để cắt chính xác và định hình PCBMáy được trang bị hệ điều hành Windows 10, cung cấp giao diện thân thiện với người dùng và các tính năng điều khiển tiên tiến.
Tính năng của máy định tuyến PCB:
1Bộ định tuyến PCB này có hai bàn trượt để cắt liên tục.
2. Máy được sử dụng để mài khớp các tấm phanh.
3. Giảm căng thẳng để đảm bảo cạnh cắt mượt mà.
4- Tốc độ quay của trục lên tới 40000 vòng/phút.
5. Hệ thống làm sạch chân không tiêu chuẩn, không bụi.
6Máy có chức năng tự kiểm tra lưỡi dao.
7Có thể nhập Gerber để lập trình.
Các thông số kỹ thuật của máy định tuyến PCB:
| Nhìn chung | |
| Kích thước ((W*D*H) | 1150mm*1250mm*1325mm |
| Trọng lượng | 750kg |
| Độ cao thay đổi | 60~110mm |
| Máy điều khiển | |
| Loại động cơ | Dòng JiaBao |
| Khả năng lặp lại vị trí | 0.001mm |
| Khu vực làm việc về trục (max) | 870mm*450mm*50mm |
| Địa điểm làm việc | |
| Tích hợp PCB | tiêu chuẩn, chuyên môn |
| PCB tải / thả | hướng dẫn |
| Kích thước PCB (tối đa) | 350*400mm |
| Độ dày PCB (tối đa) | 5mm |
| Thiết bị | |
| Thiết bị cứng | Thiết bị tùy chỉnh |
| Chốt cố định | máy móc |
| Động cơ trục | |
| Sức mạnh | 40W |
| Vòng xoắn | 60000 vòng/phút |
| Bảo vệ | Tự làm mát / gió |
| Thay đổi máy cắt | Chuyên môn |
| Khả năng định tuyến | |
| Tốc độ cắt ((max.) | 100mm/s |
| Tốc độ lái xe ((max.) | 3000mm/s |
| Độ chính xác cắt | 0.01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 3.5KW AC 380V |
| Không khí | bùn |
| Các dịch vụ công cộng | |
| Sức mạnh | 2.0KW AC380V |
| Cung cấp không khí | 4-6KG/cm2 |
| Lập trình | |
| Chỉnh sửa chương trình | Inline |
| Chỉnh sửa chức năng | Đường thẳng, cung, vòng tròn, đường cong U |
| Lưu trữ chương trình | HDD |
| Hệ thống thị giác | SONE màu CCD |
| Máy cắt mài trượt | AUTO |
| Thiết lập chân không | AUTO |
| Các máy giám sát hoạt động | |
| Chỉ số | Chỉ số trạng thái máy |
| kiểm tra công cụ | Tuổi thọ của công cụ phát hiện tự động, sử dụng thử nghiệm thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nóng, quá tải, điện áp thấp |
| Kiểm tra quá tải động cơ | Có quá tải, đường dây là bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ của công cụ phát hiện tự động, |
| Số liệu thống kê | Mô hình bảng riêng biệt, số lượng tách biệt, phương pháp đếm đa dạng |
| Ghi chép lỗi | Phần mềm tự động ghi lại tất cả các báo động bộ nhớ của máy |
| III. Độ chính xác | |
| Độ chính xác trục | 0.001mm |
| Độ chính xác cắt | 0.1mm |
| IV. An toàn | |
| Bảo vệ khu vực làm việc | Với bốn bảo vệ kín |
| Bộ cảm biến cửa | Bộ cảm biến công tắc nhỏ cửa an toàn phía trước và phía sau (không cần thiết) |
| Nút dừng yêu cầu |
Máy định tuyến PCBChức năng:
1Tránh nứt thiếc, thiệt hại các bộ phận, lỗi đường bên trong của bảng đa lớp, bề mặt phân đoạn không mịn và các vấn đề khác do gấp bằng tay.
2Tránh sử dụng đấm hoặc gấp để giải quyết các vấn đề căng thẳng gây ra bởi máy móc.
3Nó phù hợp cho cắt cung và dây của tấm hoàn thành để đáp ứng nhu cầu của khách hàng sản phẩm biến thể
Ưu điểm của máy định tuyến PCB:
1Giảm thiệt hại cho các thành phần gây ra bởi tiếp xúc quá mức của con người với PCBA
Như điện tĩnh
2Giảm thiệt hại do căng thẳng quá mức
Ví dụ như nứt thiếc, lỗi tấm đa lớp, vv
Thông tin cần thiết để đề xuất giải pháp:
1. Hình ảnh bảng PCB
2. Kích thước và độ dày của tấm
3. UPH
Xin vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
