Thông tin chi tiết sản phẩm:
|
| Kích thước PCB: | 460x320mm | Báo cáo thử nghiệm: | Cung cấp |
|---|---|---|---|
| Loại PCB: | Đóng dấu lỗ | PCB Holding: | Khuôn tùy chỉnh |
| Độ chính xác: | ± 0,05mm | Tên: | Máy đục lỗ khí nén |
| Điểm nổi bật: | Máy đục lỗ PCB 20Ton,Máy đột PCB 460x320mm,Máy đột khí nén MCPCB |
||

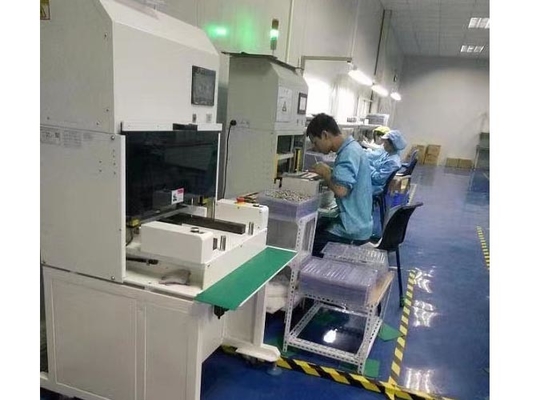

460x320mm Máy đục lỗ 20Ton PCB Máy đục lỗ khí nén
Khí nénTính năng máy đột:
1. Mức độ tự động hóa cao, hoạt động đơn giản và an toàn
2. Nhiều khuôn có thể được thay thế, và việc thay thế khuôn rất thuận tiện và dễ dàng
3. Khuôn dưới ra vào tự động thuận tiện cho việc lấy và đặt sản phẩm, thành phẩm có thể rơi vào ngăn kéo.
4. Giảm thiểu ứng suất bên trong sinh ra trong quá trình cắt tấm và tránh nứt thiếc
5. Hiệu quả của việc đục lỗ PCB và FPC bán thành phẩm rất cao
6. Chức năng màn hình cảm ứng mới nhất thuận tiện cho người vận hành.
Khí nénNguyên lý máy đột:
Lắp dụng cụ khuôn máy đột dập PCB vào vị trí khuôn, đặt các tấm FPC / PCB cần cắt vào vị trí tương ứng của khuôn dưới và nhấn công tắc khởi động để cắt các tấm cùng một lúc.Trong quá trình làm việc, khuôn dưới sử dụng kéo đẩy tự động để giảm cường độ lao động và nâng cao độ an toàn.Đồng thời, rất thuận tiện trong việc lấy và đặt các tấm ván đã được tách ra.
Thông số kỹ thuật máy đột lỗ khí nén:
| Khu vực làm việc | 460 * 320mm |
| Áp lực công việc | 0,45-0,7Mpa |
| Độ chính xác cắt | ± 0,05mm |
| Thời gian chu kỳ | 7-15 giây |
| Đầu ra | 8T |
| Độ dày PCB / FPC | 0,08-3,5MM |
| Vật liệu PCB / FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Chế độ cắt | Đột dập |
| Punch cố định | Dụng cụ chết (khuôn) |
| Tài sản làm việc |
Màn hình LCD, Tự động ghi lại số sản phẩm gia công, đục lỗ tự động |
| Cổng truyền tải | Tiêu chuẩn quốc tế |
| Ngôn ngữ hoạt động | Tiếng Anh |
| Đột quỵ | 50MM |
| Chiều cao khuôn | 170MM |
| Quyền lực | 380 / 220V |
| Cầu chì | 3A |
| Kích thước máy | 820x740x1750mm |
| Trọng lượng máy | 680kg |

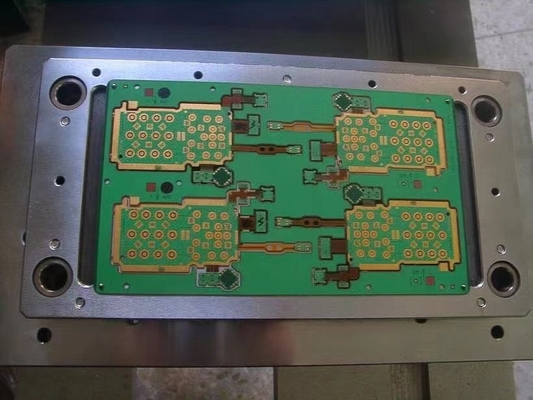

Máy đục lỗ khí nén Ảnh dụng cụ chết:
Máy đục lỗ khí nén Phạm vi ứng dụng:
Các bảng mạch của điện thoại di động, máy ảnh kỹ thuật số, phụ kiện điện tử, máy tính, ô tô, v.v. có thể được cắt theo lô và có thể phát huy hết tác dụng khi cắt nhiều bảng mạch.Trong ngành công nghiệp điện tử, chẳng hạn như bảng điện thoại di động, thẻ nhớ, mạch dẻo điện thoại di động, HDI (bảng mạch in mật độ cao), bảng mạch linh hoạt FPCB (bảng mạch linh hoạt) và FCCL (tấm phủ đồng dẻo), hiệu quả đặc biệt có ý nghĩa đối với việc phân đoạn số lượng lớn chất nền PCB có rãnh và bảng mạch linh hoạt (FPC).
