Thông tin chi tiết sản phẩm:
|
| Trạm làm việc: | 2 | Kết nối PCB: | Phay khớp |
|---|---|---|---|
| Vật liệu PCB: | FR4 và MCPCB | Đăng kí: | Bảng điều khiển PCBA tab |
| Độ chính xác cắt: | ± 0,05mm | Định tuyến bit: | Đường kính 0,8-2,5mm |
| Phê duyệt CE: | Đúng | TÊN SẢN PHẨM: | Máy cắt PCB tự động |
| Điểm nổi bật: | Máy cắt PCB tự động,Máy cắt PCB FR4 MCPCB,Máy định tuyến PCB căng 800u |
||
Máy cắt PCB tự động Máy định tuyến PCB ít hơn 800u
Mô tả Máy cắt PCB tự động:
Để cải thiện sản lượng sản xuất bảng mạch in (PCB) và tốc độ tuyến tính của giá đỡ bề mặt (SMT), bảng mạch in thường được thiết kế như một bảng lớn, bảng này sẽ được chia thành nhiều bảng nhỏ PCB đơn nhỏ hơn bằng cách sử dụng Thiết bị máy tách PCB trong sản phẩm cuối cùng.Bảng PCB lớn này có thể được gọi là bảng điều khiển.Bảng điều khiển lớn này được chia thành nhiều phần nhỏ.Trong các quy trình sản phẩm khác nhau, nó có thể được chia sau SMT, sau ICT, sau khi hàn SMT qua lỗ, hoặc trước khi lắp ráp sản phẩm cuối cùng.
Tính năng máy cắt PCB tự động:
1. Trục chính tốc độ cao: trục chính có động cơ tốc độ cao sử dụng động cơ trục chính nhập khẩu được sử dụng rộng rãi trong bộ định tuyến khử PCB cao cấp của ngành.Trục chính có ưu điểm là tốc độ cao (60000 vòng / phút), tuổi thọ lâu dài, xếp dỡ thuận tiện, bề mặt cắt nhẵn và không có gờ.Nó cũng được trang bị bộ biến tần trục chính nguyên bản để làm cho động cơ trục chính có tuổi thọ dài hơn, khoảng cách lực cắt cao hơn và hiệu ứng tăng nhiệt độ thấp hơn.
2. Hệ thống thị giác: CCD màu pixel cao và ống kính phóng đại lớn, có thể hỗ trợ việc giảng dạy chương trình và chỉnh sửa các chức năng mô phỏng.Hệ thống hiệu chỉnh định vị dấu hiệu tự động cải thiện độ chính xác của việc cắt, ngăn chặn việc cắt nhầm bề mặt khi bảng không ở đúng vị trí, và giúp sao chép các chương trình trái phải và chuyển đổi mô hình nhanh hơn.Chức năng đọc mã vạch có thể được lựa chọn để đọc, lưu hoặc tải lên mã vạch 1D / 2D, thuận tiện cho việc truy xuất nguồn gốc và quản lý kỹ thuật số.
3. Định vị phương tiện: Bảng mạch PCBA thực hiện cắt chính xác cao, có kiểm tra bằng chứng đánh lừa và hiệu suất của thân dây chuyền ổn định và đáng tin cậy.
Đặc điểm kỹ thuật máy cắt PCB tự động:
| Máy định tuyến | |
| Tốc độ cắt X / Y | 0 ~ 100mm / s |
| Độ chính xác lặp lại | ± 0,01mm |
| Chế độ điều khiển X / Y1 / Y2 / Z | IPC công nghiệp và PC |
| Chế độ điều khiển X / Y1 / Y2 / Z | Động cơ Servo AC |
| Vận hành và lưu trữ dữ liệu | máy tính |
| Độ chính xác cắt | ± 0,05mm |
| Tốc độ trục chính | 60000 vòng / phút (Đức KKAVO) |
| Nguồn cấp | 220V / 110V |
| Áp suất không khí | 4,5kg / cm 2 |
| Tỷ lệ năng lượng | 1,8KW |
| Máy hút bụi | |
| Cách thức | Lên hoặc xuống dưới |
| Nguồn cấp | 380V |
| Lên thứ nguyên sạch hơn | L650 * W400 * H1350mm |
| Kích thước làm sạch đáy | L665 * W635 * H1650mm |
Bảo trì máy cắt PCB tự động:
1. Cần kiểm tra xem có vật liệu rơi ra từ tủ điện hay không.Nếu vậy, nó cần được làm sạch kịp thời và bảo dưỡng hàng ngày.Về phương pháp bảo dưỡng mặt trước và mặt sau của máy chủ: mặt trước và mặt sau của máy chủ cần được lau mỗi ngày.
2. Phương pháp đấu dây và bảo dưỡng động cơ XYZ của cảm biến giới hạn nguồn gốc: nói chung, cảm biến phải được lau bụi và vết dầu bên ngoài mỗi ngày một lần.
3. Về phương pháp bảo dưỡng tấm sắt dưới đáy máy chính: các chi tiết bị rơi cần tháo ra và thay thế kịp thời.
4. Về phương pháp bảo dưỡng tam thất: hàng ngày kiểm tra xem có nước trong cốc lọc nước hay không.Nếu có nước, hãy nhấn vào cống Vàng để loại bỏ nó.
5. Phương pháp bảo dưỡng trục chính: lau và vệ sinh trục chính khi máy ngừng hoạt động hàng ngày.
6. Phương pháp bảo dưỡng máy hút bụi: hàng ngày lau và vệ sinh máy hút bụi sau khi máy ngừng hoạt động.

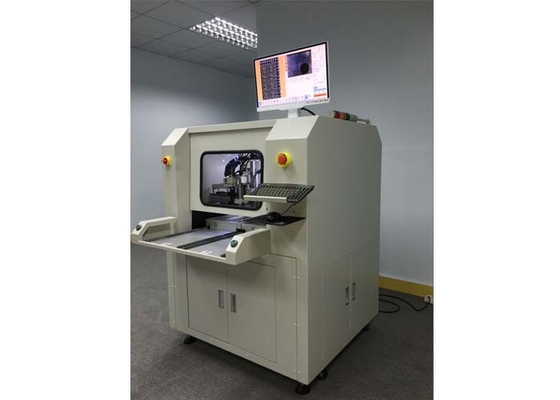

Hình ảnh máy cắt PCB tự động:
