Thông tin chi tiết sản phẩm:
|
Loại PCB: | Bảng tab | Vật liệu PCB: | FR4, nhôm |
---|---|---|---|
Độ dày pcb: | 0,8-3,0mm | Giấy chứng nhận: | Phê duyệt CE |
Độ chính xác cắt: | ± 0,05mm | Báo cáo thử nghiệm: | Cung cấp |
khu vực làm việc: | Kép, 320x320mm | Cắt nhanh: | 1-100mm / s |
Sự bảo đảm: | 12 tháng | TÊN SẢN PHẨM: | Tách PCB |
Điểm nổi bật: | Bộ định tuyến PCB bán tự động Win10,Bộ định tuyến PCB bán tự động CE,Máy tách bộ định tuyến PCB 0 |
Hệ điều hành Win 10 Tách PCB, Bộ định tuyến PCB bán tự động
Tính năng của máy tách PCB:
1. Bàn làm việc hai trượt để sản xuất khối lượng lớn.
2. Nó có ứng suất thấp hơn để bảo vệ PCBA để đảm bảo cạnh cắt mịn.
3. Động cơ Panasonic và trục chính SycoTec được sử dụng để cắt chính xác và không gây tiếng ồn.
4. Hệ thống làm sạch chân không trên và dưới tùy chọn có sẵn cho các yêu cầu khác nhau của khách hàng.
5. Hệ thống camera và CCD của Đức để căn chỉnh tự động.
6. Hệ thống vận hành Win 10 và quyền hoạt động khác nhau giúp hệ thống vận hành dễ dàng.
7. Có sẵn máy quét mã vạch và hệ thống theo dõi tùy chọn.
Thông số kỹ thuật máy tách PCB:
Tổng thể | |
Kích thước (W * D * H) | 1250mm * 1650mm * 1450mm |
Trọng lượng | 750kg |
Độ cao bù đắp | 60 ~ 110mm |
Người thao túng | |
Loại động cơ | Dòng JiaBao |
Định vị khả năng lặp lại | 0,001mm |
Khu vực làm việc trục (tối đa) | 650mm * 560mm * 50mm |
Trạm làm việc | |
Cố định PCB | tiêu chuẩn, chuyên môn hóa |
Tải / dỡ PCB | thủ công |
Kích thước PCB (tối đa) | 320 * 320mm |
PCB dày (tối đa) | 5mm |
Cố định | |
Cố định độ cứng | Tùy chỉnh làm cho vật cố định |
Cố định cố định | máy móc |
Động cơ trục chính | |
Quyền lực | 150W |
Con quay | 60000 vòng / phút / phút |
Bảo vệ | tự / gió làm mát |
Thay đổi máy cắt | Chuyên môn hóa |
Khả năng định tuyến | |
Tốc độ cắt (tối đa) | 80mm / s |
Tốc độ lái xe (tối đa) | 2500mm / s |
Độ chính xác của cắt | 0,01mm |
Hệ thống chân không | |
Năng lượng chân không | 3.5KW AC 380V |
Máy hút bụi | dây dọi |
Tiện ích | |
Quyền lực | 2.0KW AC380V |
Cung cấp không khí | 4-6KG / cm2 |
Lập trình | |
Chương trình chỉnh sửa | Nội tuyến |
Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
Bộ nhớ chương trình | Ổ cứng |
Thị giác | SONE màu CCD |
bù dao phay | TỰ ĐỘNG |
Thiết lập chân không | TỰ ĐỘNG |
Màn hình hoạt động | |
Iindicator | Iindicator Trạng thái máy |
kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
kiểm tra quá tải động cơ | Có quá tải, đường dây bình thường, chức năng bảo vệ điện áp thấp |
Thời gian sử dụng công cụ | Tuổi thọ công cụ phát hiện tự động, |
Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy |
III.Sự chính xác | |
Trục chính xác | 0,001mm |
Độ chính xác cắt | 0,1mm |
IV.Sự an toàn | |
Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
Nút dừng kỳ hạn |
Ứng dụng máy tách PCB:
Nó được sử dụng rộng rãi trong sản xuất các ngành công nghiệp điện tử, chẳng hạn như điện thoại di động, điện tử ô tô, thiết bị điện gia dụng, điện thoại di động, đèn LED, công nghiệp y tế, v.v.

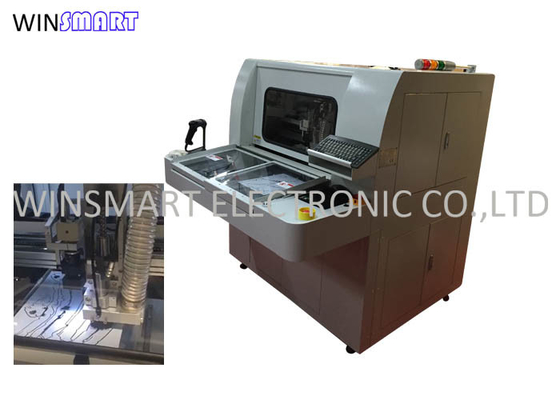

Hình ảnh máy tách PCB:
