| Brand Name: | Winsmart |
| Model Number: | SMTR09 |
| MOQ: | 1 bộ |
| giá bán: | USD20000-80000 |
| Packaging Details: | Trường hợp ván ép |
| Payment Terms: | T / T, L / C, Western Union |

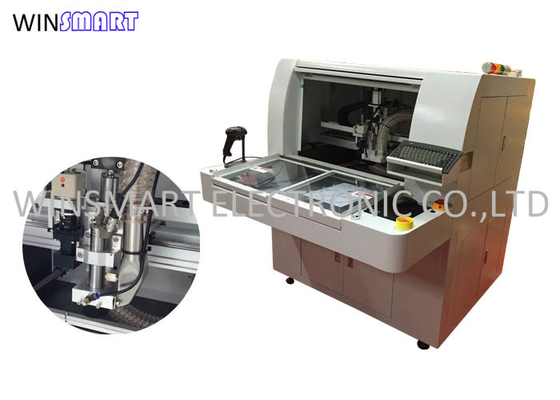

Máy cắt bộ định tuyến CNC PCB bán tự động hàng đầu Tốc độ cắt tối đa 100mm / s
Chức năng máy bộ định tuyến CNC PCB:
Máy tách bộ định tuyến PCB là máy dùng để tách các bảng mạch PCB không đều được kết nối bằng các lỗ tem.Còn được gọi là máy cắt đường cong PCB, máy định tuyến PCB để bàn, máy tách PCB lỗ tem.Máy định tuyến khử nước PCB là một quá trình quan trọng trong quá trình sản xuất PCB.Bộ định tuyến PCB đề cập đến việc cắt đồ họa theo yêu cầu của khách hàng thông qua bit theo chương trình xử lý được thiết kế bởi dự án.Khi dao phay bị mòn đến một mức độ nào đó sẽ làm gãy dao và dẫn đến rò rỉ.Nếu bảng mạch sản xuất có bit tốt không được giao cho khách hàng theo yêu cầu của khách hàng, PCBA (bảng mạch in + lắp ráp đề cập đến toàn bộ quá trình bảng mạch rỗng PCB đi qua SMT và sau đó nhúng plug-in) không thể được cài đặt thành công trên sản phẩm, dẫn đến việc loại bỏ PCBA.
Nếu độ dày của bảng PCB bằng hoặc lớn hơn chiều dài của dụng cụ, việc xoay cấu trúc cố định phía trên dụng cụ sẽ làm cháy bảng PCB trong quá trình định tuyến thô.Để tránh thiệt hại do cháy bo mạch PCB do xoay cấu trúc cố định phía trên dụng cụ, cấu trúc cố định cần tạo ra một khoảng trống với bảng PCB.
Máy định tuyến PCB CNC Ưu điểm:
1. Bảng hai trượt
2. Căng thẳng thấp
3. Cạnh cắt mịn
4. Manul xếp / dỡ hàng
5. Hệ thống CCD để cắt chính xác
6. Tốc độ cắt 1-100mm / s có thể điều chỉnh
Tính năng máy bộ định tuyến CNC PCB:
1. Máy cắt bàn đơn loại để bàn, có tốc độ lên đến 100mm / s và tốc độ định vị 500mm / s.
2. Cắt liên tục không bị gián đoạn trong quá trình xếp dỡ.
3. Hệ thống trục quay chất lượng cao giúp hệ thống tăng tốc và giảm tốc nhanh chóng, giảm thời gian đồng bộ hóa, nâng cao năng suất và duy trì độ chính xác cao.
4. Sử dụng phần cứng chất lượng cao để đảm bảo độ cứng cao và hiệu suất cao.
5. Tất cả các vít dẫn hướng đều được che để ngăn bụi bẩn xâm nhập, nhằm nâng cao tuổi thọ và hiệu suất của trục quay.
Thông số kỹ thuật máy bộ định tuyến CNC PCB:
| Tổng thể | |
| Kích thước (W * D * H) | 1250mm * 1650mm * 1450mm |
| Trọng lượng | 750kg |
| Chiều cao bù đắp | 60 ~ 110mm |
| Người thao túng | |
| Loại động cơ | Dòng JiaBao |
| Định vị lặp lại | 0,001mm |
| Khu vực làm việc trục (tối đa) | 650mm * 560mm * 50mm |
| Trạm làm việc | |
| Cố định PCB | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB | thủ công |
| Kích thước PCB (tối đa) | 320 * 320mm |
| PCB dày (tối đa) | 5mm |
| Cố định | |
| Cố định độ cứng | Tùy chỉnh làm cho vật cố định |
| Cố định cố định | máy móc |
| Động cơ trục chính | |
| Quyền lực | 150W |
| Con quay | 60000rpm / phút |
| Bảo vệ | tự / gió làm mát |
| Thay đổi máy cắt | Chuyên môn hóa |
| Khả năng định tuyến | |
| Tốc độ cắt (tối đa) | 100mm / s |
| Tốc độ lái xe (tối đa) | 2500mm / s |
| Độ chính xác của cắt | 0,01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 3.5KW AC 380V |
| Máy hút bụi | dây dọi |
| Tiện ích | |
| Quyền lực | 2.0KW AC380V |
| Cung cấp không khí | 4-6KG / cm2 |
| Lập trình | |
| Chương trình chỉnh sửa | Nội tuyến |
| Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
| Bộ nhớ chương trình | Ổ cứng |
| Thị giác | SONE màu CCD |
| bù dao phay | TỰ ĐỘNG |
| Thiết lập chân không | TỰ ĐỘNG |
| Màn hình hoạt động | |
| Iindicator | Iindicator Trạng thái máy |
| kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ công cụ phát hiện tự động, |
| Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
| Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy |
| III.Sự chính xác | |
| Trục chính xác | 0,001mm |
| Độ chính xác cắt | 0,1mm |
| IV.Sự an toàn | |
| Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
| Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
| Nút dừng kỳ hạn |
Thông số máy bộ định tuyến CNC PCB:
1. Kích thước máy: 1250mm * 1650mm * 1450mm
2. Kích thước PCB: 320x320mm (tiêu chuẩn)
3. Chế độ làm việc: cắt đầu
4. Hệ thống làm sạch chân không: làm sạch trên hoặc dưới
5. Điện áp máy hút bụi: 3 Pha 380V 3.5KW
6. Độ chính xác cắt: + -0.05mm
7. Tốc độ cắt: 100mm / s
8. Vật liệu PCB: FR4, MCPCB
|
