Thông tin chi tiết sản phẩm:
|
| Loại PCB: | Tab PCB | Vật liệu PCB: | FR4, nhôm |
|---|---|---|---|
| Độ dày pcb: | 0,8-3,0mm | Video kiểm tra: | Cung cấp |
| Vật cố định: | Tùy chỉnh thực hiện | Giấy chứng nhận: | CE |
| khu vực làm việc: | 350x400mm | Tên sản phẩm: | Máy định tuyến PCB CNC |
| Điểm nổi bật: | Máy định tuyến PCB làm mát bằng gió,Máy định tuyến PCB tự làm mát,Bộ định tuyến Pcb Cnc cắt đầu |
||

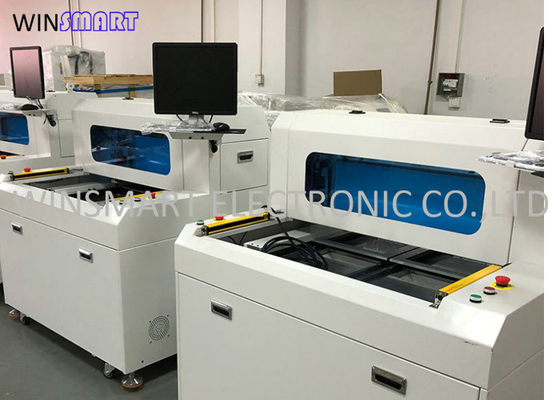

Bảo hành 12 tháng Máy định tuyến CNC PCB chi phí thấp từ đầu cắt
Chức năng máy bộ định tuyến CNC PCB:
Máy bộ định tuyến PCB này được sử dụng để tách các khớp nối phay kết nối bảng mạch in, với ít căng thẳng cắt hơn để đảm bảo rằng cạnh cắt nhẵn.
Tính năng máy bộ định tuyến CNC PCB:
1. Bộ định tuyến PCB CNC này có hai bàn trượt để cắt liên tục.
2. Giảm ứng suất để đảm bảo cạnh cắt nhẵn.
3. Động cơ và trục chính nhập khẩu được sử dụng cho mục đích không gây tiếng ồn.
4. Có sẵn hệ thống làm sạch chân không trên và dưới tùy chọn.
5. Hệ thống CCD chất lượng cao để đảm bảo cắt chính xác.
6. Lập trình dễ dàng và đơn giản, các bit định tuyến và tốc độ cắt có thể điều chỉnh được.
Thông số kỹ thuật máy bộ định tuyến CNC PCB:
| Tổng thể | |
| Kích thước (W * D * H) | 1150mm * 1250mm * 1325mm |
| Trọng lượng | 750kg |
| Chiều cao bù đắp | 60 ~ 110mm |
| Người thao túng | |
| Loại động cơ | Dòng JiaBao |
| Định vị lặp lại | 0,001mm |
| Khu vực làm việc trục (tối đa) | 870mm * 450mm * 50mm |
| Trạm làm việc | |
| Cố định PCB | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB | thủ công |
| Kích thước PCB (tối đa) | 350 * 400mm |
| PCB dày (tối đa) | 5mm |
| Cố định | |
| Cố định độ cứng | Tùy chỉnh làm cho vật cố định |
| Cố định cố định | máy móc |
| Động cơ trục chính | |
| Quyền lực | 40W |
| Con quay | 60000rpm / phút |
| Bảo vệ | tự / gió làm mát |
| Thay đổi máy cắt | Chuyên môn hóa |
| Khả năng định tuyến | |
| Tốc độ cắt (tối đa) | 100mm / s |
| Tốc độ lái xe (tối đa) | 3000mm / s |
| Độ chính xác của cắt | 0,01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 3.5KW AC 380V |
| Máy hút bụi | dây dọi |
| Tiện ích | |
| Quyền lực | 2.0KW AC380V |
| Cung cấp không khí | 4-6KG / cm2 |
| Lập trình | |
| Chương trình chỉnh sửa | Nội tuyến |
| Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
| Bộ nhớ chương trình | Ổ cứng |
| Thị giác | SONE màu CCD |
| bù dao phay | TỰ ĐỘNG |
| Thiết lập chân không | TỰ ĐỘNG |
| Màn hình hoạt động | |
| Iindicator | Iindicator Trạng thái máy |
| kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ công cụ phát hiện tự động, |
| Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
| Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy |
| III.Sự chính xác | |
| Trục chính xác | 0,001mm |
| Độ chính xác cắt | 0,1mm |
| IV.Sự an toàn | |
| Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
| Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
| Nút dừng kỳ hạn |
Các thông số máy hút bụi máy định tuyến CNC PCB:
| Bộ lọc | Hộp dọc |
| Kích thước hộp bụi | 730mm × 640mm × 1700mm |
| Điện áp | AC380V 50HZ, 2.2KW, 3HP |
| Tiếng ồn | Dưới 75db |
| Kích thước Airinlet / đầu ra | 6 inch / 8 inch |
| Dây điện | 5X2,52 |
| Túi lọc mật độ cao |
16 CÁI |
