Thông tin chi tiết sản phẩm:
|
Loại PCB: | V-cut và Tab cứng nhắc PCB | Thu gom bụi: | Đứng đầu |
---|---|---|---|
Số lượng trục chính: | 2 | Cắt nhanh: | 0-100mm / s |
Cách thức: | Nội tuyến | Tên: | Máy bóc tách PCB nội tuyến V-cut |
Điểm nổi bật: | Máy cắt PCB nội tuyến V,Máy cắt PCB 100mm / s V,Bộ định tuyến PCB có thể xoay được |

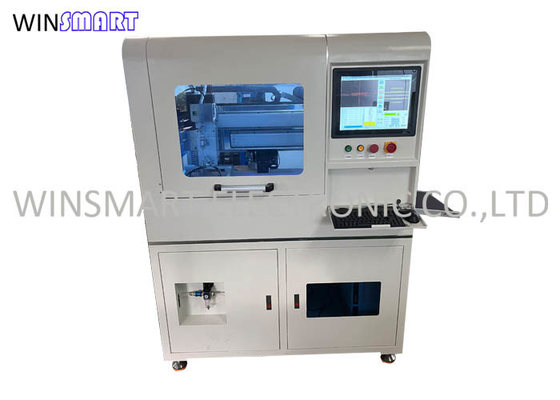

Bàn làm việc có thể xoay Máy tách PCB nội tuyến V-cut Bộ định tuyến PCB
Chế độ cho ăn máy bóc tách PCB nội tuyến V-cut:
1. Chế độ điều khiển chống tĩnh điện, giao diện SMEMA có thể kết nối thiết bị SMT phía trước.

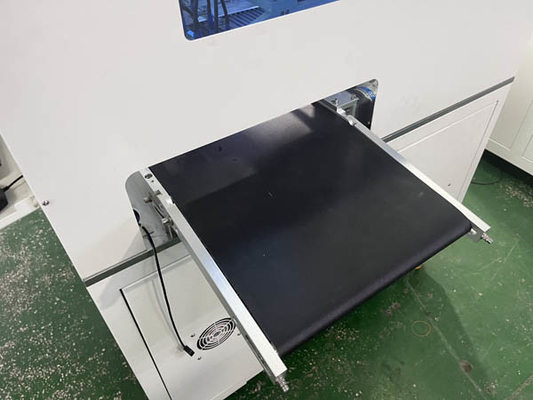

2. Băng tải có thể điều chỉnh cho PCBA chiều rộng khác nhau, phạm vi là 50-350mm.
Tính năng máy bóc tách PCB nội tuyến V-cut:
※ Hiện thực hóa sản xuất không người lái, phù hợp với tất cả các loại tấm phủ PCBA cứng, bao phủ V-cut và bảng tab.
※ Hệ thống thị giác PC và CCD.
※ Lập trình bù trừ và thu gom bụi.
※ 2 trục chính được lắp đặt, một trục dùng để mài cắt chữ V, trục còn lại dùng để mài cầu phay.
※ Ứng suất cắt nhỏ hơn 500ustrain để bảo vệ các bộ phận khỏi bị hư hại trong quá trình cắt.
※ Hệ thống theo dõi mã QR và mã vạch tùy chọn.
※ Phần mềm thân thiện, dễ vận hành và lập trình
Máy bóc tách PCB nội tuyến V-cut Cấu trúc cắt:
1. Động cơ servo được kết hợp với trục vít chính xác để đảm bảo tốc độ và độ chính xác cắt.
2. Máy cắt lưỡi cưa được điều khiển bởi động cơ không chổi than tốc độ cao, giúp giảm căng thẳng cắt hiệu quả.
3. Hai trục chính hoạt động riêng biệt, phù hợp với tất cả các thiết bị tháo dỡ FR4 và nhôm PCBA.
Bộ sưu tập cơ khí Máy bóc tách PCB nội tuyến V-cut:
1. Trục X được dẫn động bằng dây đai và động cơ bước, có tốc độ phản hồi nhanh, độ chính xác cao và chi phí bảo trì thấp.
2. Thông qua chế độ hoạt động độc lập của bộ điều khiển kép, hiệu quả và linh hoạt.Thời gian thay đổi sản xuất nhanh cho dây chuyền SMT.
3. Được trang bị vòi hút chân không đa chức năng, thuận tiện và cải thiện thời gian sản xuất.
Máy bóc tách PCB nội tuyến V-cutSự chỉ rõ:
Số mô hình | SMTID3 |
Kích thước máy | 1800 (L) x 1500 (W) x 2200 (H) mm |
Vôn | 220V / 50Hz, 2,5KW |
Kích thước PCB tối đa | 300x300mm (có thể tùy chỉnh) |
Độ dày PCB | 0,4-6mm |
Chế độ cho ăn | Tự động |
Định vị PCB | Vật cố định tùy chỉnh |
Lập trình | Dạy thị giác, lập trình nội tuyến |
Trục cắt | 20000-60000rpm / phút |
Loại làm mát | Tự làm mát |
Chế độ thu gom bụi | Bộ sưu tập hàng đầu |
Cắt nhanh | 1-100mm / s |
Độ chính xác cắt | ± 0,02mm |
Định tuyến Bit | Đường kính 0,8-3,0, xoay phải |
Độ chính xác lặp lại | ± 0,02mm |
Hệ thống điều khiển | PC công nghiệp |
Con quay | Đức SycoTec 4025HY |
