Máy định tuyến tách rời PCB
>

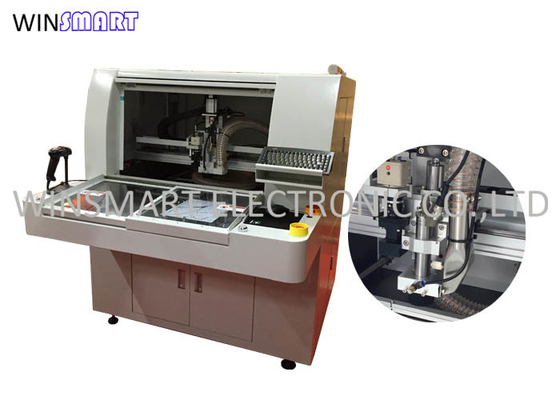

Máy định tuyến CNC trục chính 60000 vòng / phút Máy cắt CNC 0,05mm Độ chính xác cắt

Máy định tuyến CNC trục chính 60000 vòng / phút Máy cắt CNC 0,05mm Độ chính xác cắt

Brand Name: Winsmart
Model Number: SMTR09
MOQ: 1 bộ
giá bán: USD20000-80000
Packaging Details: trường hợp ván ép
Payment Terms: T / T, L / C, Western Union
Detail Information
Nguồn gốc:
TRUNG QUỐC
Chứng nhận:
CE
Loại PCB:
Bảng tab
Vật liệu PCB:
FR4, nhôm
Độ dày pcb:
0,8-3,0mm
Giấy chứng nhận:
Phê duyệt CE
Độ chính xác cắt:
± 0,05mm
Báo cáo thử nghiệm:
Cung cấp
Khu vực làm việc:
Kép, 320x320mm
Cắt nhanh:
1-100mm / s
Sự bảo đảm:
12 tháng
Tên sản phẩm:
Máy định tuyến CNC PCB
Khả năng cung cấp:
100 bộ / tháng
Làm nổi bật:

Máy định tuyến CNC trục chính 60000 vòng / phút

,

Máy định tuyến CNC PCB chính xác cắt 0

,

05mm

Product Description

Máy định tuyến CNC CNC trục chính 60000rpm cắt 0,05mm chính xác





Ứng dụng máy bộ định tuyến CNC PCB:

Nó được sử dụng rộng rãi trong sản xuất các ngành công nghiệp điện tử, chẳng hạn như điện thoại di động, điện tử ô tô, thiết bị điện gia dụng, điện thoại di động, đèn LED, công nghiệp y tế, v.v.



Chức năng máy bộ định tuyến CNC PCB:

1. Máy bộ định tuyến PCB này sử dụng một bit bộ định tuyến để nghiền các bảng PCB bằng nhôm và FR4.

2. Định tuyến yêu cầu các bảng đơn được kết nối bằng các khớp phay.

3. Dao phay nghiền toàn bộ bảng từ bảng lớn hơn.

4. Nó đi kèm với hệ thống làm sạch chân không trên / dưới.

5. Đồ gá tùy chỉnh được thực hiện theo các ứng dụng khác nhau - thường sử dụng đồ gá bằng nhôm hoặc hệ thống giữ chân không.



Tính năng máy bộ định tuyến CNC PCB:

1. Máy định tuyến PCB có hai bàn làm việc trượt để sản xuất khối lượng lớn.

2. Nó có ứng suất thấp hơn để bảo vệ PCBA để đảm bảo cạnh cắt mịn.

3. Động cơ và trục chính nhập khẩu được sử dụng để cắt chính xác và không gây tiếng ồn.

4. Hệ thống làm sạch chân không trên và dưới tùy chọn có sẵn cho các yêu cầu khác nhau của khách hàng.

5. Hệ thống CCD chất lượng cao để đảm bảo cắt chính xác, với chức năng định vị tự động.





Thông số kỹ thuật máy bộ định tuyến CNC PCB:

Tổng thể
Kích thước (W * D * H) 1250mm * 1650mm * 1450mm
Trọng lượng 750kg
Chiều cao bù đắp 60 ~ 110mm
Người thao túng
Loại động cơ Dòng JiaBao
Định vị lặp lại 0,001mm
Khu vực làm việc trục (tối đa) 650mm * 560mm * 50mm
Trạm làm việc
Cố định PCB tiêu chuẩn, chuyên môn hóa
Tải / dỡ PCB thủ công
Kích thước PCB (tối đa) 320 * 320mm
PCB dày (tối đa) 5mm
Cố định
Cố định độ cứng Tùy chỉnh làm cho vật cố định
Cố định cố định máy móc
Động cơ trục chính
Quyền lực 150W
Con quay 60000rpm / phút
Bảo vệ tự / gió làm mát
Thay đổi máy cắt Chuyên môn hóa
Khả năng định tuyến
Tốc độ cắt (tối đa) 80mm / s
Tốc độ lái xe (tối đa) 2500mm / s
Độ chính xác của cắt 0,01mm
Hệ thống chân không
Năng lượng chân không 3.5KW AC 380V
Máy hút bụi dây dọi
Tiện ích
Quyền lực 2.0KW AC380V
Cung cấp không khí 4-6KG / cm2
Lập trình
Chương trình chỉnh sửa Nội tuyến
Chức năng sửa Đường thẳng, cung tròn, đường tròn, đường cong chữ U
Bộ nhớ chương trình Ổ cứng
Thị giác SONE màu CCD
bù dao phay TỰ ĐỘNG
Thiết lập chân không TỰ ĐỘNG
Màn hình hoạt động
Iindicator Iindicator Trạng thái máy
kiểm tra công cụ Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian
Bảo vệ động cơ Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp
kiểm tra quá tải động cơ Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp
Thời gian sử dụng công cụ Tuổi thọ công cụ phát hiện tự động,
Thống kê dữ liệu Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng
Hồ sơ lỗi Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy
III.Sự chính xác
Trục chính xác 0,001mm
Độ chính xác cắt 0,1mm
IV.Sự an toàn
Khu vực làm việc bảo vệ Với bốn lớp bảo vệ kín
Cảm biến cửa Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn)
Nút dừng kỳ hạn
