Thông tin chi tiết sản phẩm:
|
| Màu sắc: | Trắng | Độ dày pcb: | 0,8-3,0mm |
|---|---|---|---|
| Loại PCB: | Cầu phay | Độ chính xác cắt: | ± 0,05mm |
| Kích thước PCB: | Tùy chỉnh | Máy hút bụi: | 3HP / 2,2KW |
| Định tuyến bit: | Đường kính 0,8-2,5mm | Giấy chứng nhận: | ce |
| Cài đặt tại chỗ: | Đúng | Tên sản phẩm: | Bộ định tuyến tách rời PCB tùy chỉnh |
| Điểm nổi bật: | Máy định tuyến tách rời Pcb 60000RPM,Bộ định tuyến tách PCB cầu phay,Chứng chỉ CE Bộ phân tách PCB CNC |
||

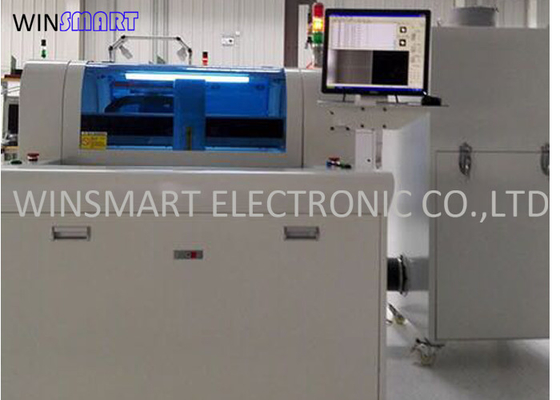

Máy định tuyến tách rời PCB tùy chỉnh 60000RPM Máy tách PCB CNC
Sản xuất bộ định tuyến tách rời PCB tùy chỉnh:
Bộ định tuyến khử PCB này là một loại bộ tách PCB có điều kiện với các đặc điểm của cấu trúc nhỏ gọn và độ cứng mạnh;Và hoạt động của bộ định tuyến tháo rời PCB rất đơn giản, an toàn và dễ dàng thay khuôn.Nhưng chúng ta nên chú ý đến vị trí cắt khi sử dụng.
Bộ định tuyến tách rời PCB tùy chỉnhĐặc trưng:
1. Hình ảnh phóng to 1.X10 giúp lập trình dễ dàng hơn và tăng độ chính xác của cài đặt điểm.
2. Bàn làm việc kép để giữ cho các bit định tuyến hoạt động mọi lúc, thích hợp cho sản xuất khối lượng lớn.
3. Hệ thống làm sạch chân không trên và dưới tùy chọn.
4. Vật cố định tùy chỉnh đảm bảo hiệu quả cắt tốt hơn.
5. Có hệ thống kiểm tra tuổi thọ bit định tuyến và hệ thống cảnh báo để nhắc nhở người vận hành thay đổi bit định tuyến khi kết thúc quá trình cắt 120M.Và định tuyến bit đầu tiên 2mm cắt điểm phay đầu tiên, 2mm giữa cắt điểm phay thứ hai, 2mm cuối cùng cắt điểm phay thứ ba để tăng tuổi thọ của nó.
Bộ định tuyến tách rời PCB tùy chỉnhSự chỉ rõ:
| I. Phần cứng | |
| CON QUAY | Trục chính thương hiệu Trung Quốc (tùy chọn) |
| CCD | Máy ảnh công nghiệp dòng 520 của Sony |
| ỐNG KÍNH | Máy tính EX2C |
| Đinh ốc | Nhập khẩu vít me bi đất chính xác của TBI |
| Hướng dẫn | Mở rộng HIWIN Đường ray dẫn hướng tuyến tính nhập khẩu |
| ĐỘNG CƠ | Dòng JiaBao LCF |
| THẺ CONTRONL I / O | HFC PCI-9074 |
| THẺ CONTRONL LÁI XE | HFC PCI-9074 |
| THẺ I / O | PCI-9074-64 chiếc / -38 chiếc |
| Dọn dẹp tĩnh | Dòng STATIC-ST401A |
| Máy tính | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| Giao diện máy | AOC LCD17 ", chuột Logitech |
| 2. phần mềm | |
| Hệ thống điều khiển | Windows XP Professional (Service3, v.3244) |
| Hoạt động GUI | Windows XP tiếng Anh |
| Chương trình chỉnh sửa | Nội tuyến |
| Thị giác | CCD AOTU bù đắp |
| Hệ thống điều khiển | Phiên bản F 1.2.100 |
Bộ định tuyến tách rời PCB tùy chỉnhThông số:
| Tổng thể | |
| Kích thước (W * D * H) | 1220mm * 1380mm * 1240mm |
| Trọng lượng | 450kg |
| Chiều cao bù đắp | 60 ~ 110mm |
| Người thao túng | |
| Loại động cơ | Dòng JiaBao |
| Định vị khả năng lặp lại | 0,001mm |
| Khu vực làm việc trục (tối đa) | 650mm * 560mm * 50mm |
| Trạm làm việc | |
| Cố định PCB | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB | thủ công |
| Kích thước PCB (tối đa) | 280 * 320mm |
| PCB dày (tối đa) | 3,5 mm |
| Cố định | |
| Cố định độ cứng | Vật cố định tùy chỉnh |
| Cố định cố định | máy móc |
| Động cơ trục chính | |
| Quyền lực | 150W |
| Con quay | 60000 vòng / phút / phút |
| Bảo vệ | tự / gió làm mát |
| Thay đổi máy cắt | Chuyên môn hóa |
| Khả năng định tuyến | |
| Tốc độ cắt (tối đa) | 80mm / s |
| Tốc độ lái xe (tối đa) | 2500mm / s |
| Độ chính xác của cắt | 0,01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 3.5KW AC 380V |
| Máy hút bụi | dây dọi |
| Tiện ích | |
| Quyền lực | 2.0KW AC380V |
| Cung cấp không khí | 4-6KG / cm2 |
| Lập trình | |
| Chương trình chỉnh sửa | Nội tuyến |
| Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
| Bộ nhớ chương trình | Ổ cứng |
| Thị giác | SONE màu CCD |
| bù dao phay | TỰ ĐỘNG |
| Thiết lập chân không | TỰ ĐỘNG |
| Màn hình hoạt động | |
| Iindicator | Iindicator Trạng thái máy |
| kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ của công cụ phát hiện tự động, |
| Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
| Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ cảnh báo của máy |
| III.Sự chính xác | |
| Trục chính xác | 0,001mm |
| Độ chính xác cắt | 0,1mm |
| IV.Sự an toàn | |
| Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
| Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
| Nút dừng kỳ hạn |
Ưu điểm của bộ định tuyến tách rời PCB tùy chỉnh:
1. Sản lượng hàng ngày của bộ định tuyến khử PCB cao, tiết kiệm chi phí sản xuất.
2. Nâng cao chất lượng sản xuất và dịch vụ.
3. Bộ định tuyến tháo rời PCB uses một công nghệ cắt không bụi để đảm bảo rằng tấm ván được tách ra rất sạch sẽ và không cần bất kỳ công cụ nào khác để làm sạch bụi sau khi cắt.
4. Chi phí việc làm thấp.
Câu hỏi thường gặp về Máy định tuyến tách rời PCB:
1.A: Thời gian sống của bit định tuyến là gì?
Q: 150-300 mét.
2.A: Mô hình này có thể cắt bảng nhôm PCB không?
Q: Có, nó có thể.
3.A: Điều gì về định vị PCB?
Q: Sử dụng đồ gá tùy chỉnh để định vị.
4.A: Trục chính cho bộ định tuyến tháo rời PCB là gì?
Q: Đức SycoTec 4025 hoặc thương hiệu Trung Quốc.
