| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | trường hợp ván ép |
| Payment Terms: | L / C, T / T, Western Union |

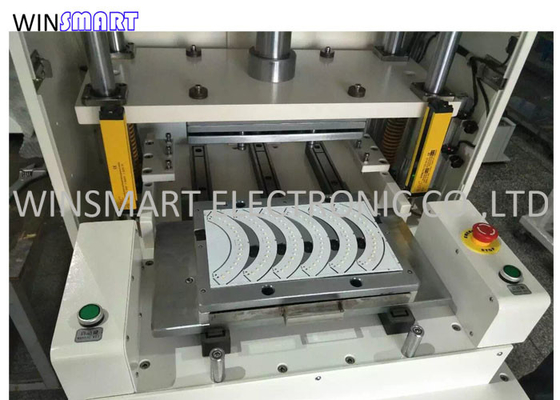

4. Tự động xi lanh điều khiển PCB Depaneling Punching Tùy chọn 8-30 tấn
Tổng quan về đục lỗ PCB Depaneling:
Nó được thiết kế cho PCB/FPC được kết nối bằng các điểm và lỗ dập, có tác dụng dập và đục lỗ chính xác hiệu quả cao.Nó chỉ đảm bảo cắt FPC, biến dạng PCB trên thị trường hiện tại.
Độ chính xác cắt tối thiểu của nó là ±0,05mm đối với PCB mỏng đặc biệt.Vùng làm việc tối đa là 460*320mm.
Tính năng đục lỗ PCB Depaneling:
1. Công tắc kép bắt đầu hành động hai tay.
2. Được trang bị rãnh trượt của khuôn dưới vào và ra, và khuôn dưới tự động ra vào, vì vậy sản phẩm rất thuận tiện và an toàn khi mang và đặt.
3. Công tắc dừng khẩn cấp, xác định sự cố và tắt máy kịp thời.
4. Cửa an ninh, lắp đặt và vận hành khuôn để tránh lạc tay. (Hoạt động bình thường khi không có cửa an ninh không hoạt động).
5. Chức năng cài đặt áp suất không khí an toàn, cảnh báo vượt quá giới hạn.Tự động đếm, tắt quá giới hạn.
7. Ứng suất bên trong sinh ra khi thớt đến mức tối thiểu và tránh nứt thiếc.
8. Thích hợp cho bảng khối lượng rất cao.
PCB Depaneling Punching Đặc điểm:
1.Depaneling PCB/FPC bằng khuôn dập, để tránh các vết nứt nhỏ do thủ công gây ra.
2. Khung gang cho độ cứng.Khuôn dập có thể thay đổi được.Dễ dàng thiết lập khuôn dập.
3. Khuôn dưới có thể di chuyển để dễ dàng tải và dỡ khuôn dập PCB |FPC chết |khuôn đục lỗ PCB |khuôn FPC.
4. Thiết bị phổ thông.Có thể thay thế nhiều loại khuôn khác nhau, việc thay khuôn thuận tiện và nhanh chóng.
Đặc điểm kỹ thuật đục lỗ PCB Depaneling:
| Khu vực làm việc | 460*320mm |
| Áp lực công việc | 0,45-0,7Mpa |
| cắt chính xác | ±0,05mm |
| Thời gian chu kỳ | 7-15 giây |
| đầu ra | 8T |
| Độ dày PCB/FPC | 0,08-3,5MM |
| Vật liệu PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| chế độ cắt | đấm |
| cú đấm cố định | Dụng cụ chết (khuôn) |
| tài sản làm việc |
Màn hình LCD, Tự động ghi lại số lượng sản phẩm gia công, đột lỗ tự động |
| cổng truyền | Tiêu chuẩn quốc tế |
| Ngôn ngữ hoạt động | Tiếng Anh |
| Đột quỵ | 50MM |
| chiều cao khuôn | 170MM |
| Quyền lực | 380/220V |
| Cầu chì | 3A |
| Kích thước máy | 820x740x1750mm |
| trọng lượng máy | 680kg |
Ứng dụng đục lỗ PCB Depaneling:
Áp dụng cho các bo mạch FR4 và Nhôm PCB định tuyến khối lượng lớn và khử bảng FPC.
|
