| Brand Name: | Winsmart |
| Model Number: | SMTL300 |
| MOQ: | 1 bộ |
| giá bán: | USD1-150K/set |
| Packaging Details: | trường hợp ván ép |
| Payment Terms: | L / C, T / T, Western Union |

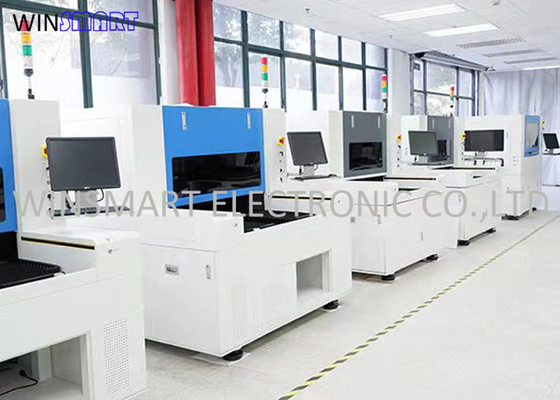

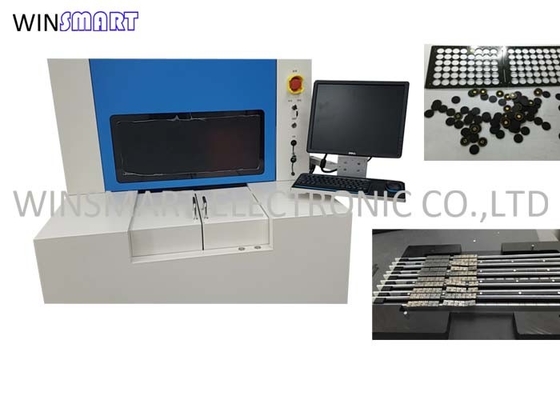

Cắt PCB bằng laser UV mà không cần căng thẳng cơ học để tách FPC / PCB
Ứng dụng cắt PCB bằng Laser UV:
FPC và một số vật liệu tương đối, cắt PCB FPC / PCB / Rigid-Flex, cắt mô-đun máy ảnh
Ưu điểm cắt PCB bằng Laser UV:
Không có ứng suất cơ học trên chất nền hoặc mạch điện
Không có chi phí dụng cụ hoặc vật tư tiêu hao.
Tính linh hoạt - khả năng thay đổi ứng dụng chỉ bằng cách thay đổi cài đặt
Fiducial Recognition - cắt chính xác và rõ ràng hơn
Nhận dạng quang học trước khi quá trình khử độc / khử PCB bắt đầu.CMS Laser là một trong số ít công ty cung cấp tính năng này.
Khả năng làm sạch hầu như bất kỳ chất nền nào.(Rogers, FR4, ChemA, Teflon, gốm sứ, nhôm, đồng thau, đồng, v.v.)
Dung sai giữ chất lượng cắt đặc biệt nhỏ tới <50 micron.
Không có giới hạn thiết kế - khả năng cắt bảng mạch PCB ảo và kích thước bao gồm các đường viền phức tạp và bảng đa chiều
Thông số kỹ thuật cắt PCB bằng Laser UV:
| Quyền lực | 380V AC, 50Hz, 20A |
| Không khí nén | Không khí nén |
| Kích thước máy | 1450 (L) x1350 (W) x1665 (H) mm |
| Không gian lắp đặt | 3000x3000x2500mm |
| Trọng lượng máy | 2000kg |
| Nhiệt độ môi trường | 22 ~ 25 ℃ |
| sự thay đổi nhiệt độ | trong vòng ± 1 ℃ / 24 giờ |
| Độ ẩm môi trường xung quanh | trong khoảng 40% ~ 70% (không được phép ngưng tụ rõ ràng) |
| Loại không bụi | 100000 trở lên |
| sự tiêu thụ năng lượng | 6KW |
| Chiều rộng cắt | ≤ 50mm × 50mm |
| Vật liệu cắt | cắt hoàn toàn / cắt một nửa PCB / FPC, LCP / keo và các vật liệu liên quan khác |
| Độ dày cắt | ≤ 3mm |
| Cắt nhanh | ≤ 3000mm / S |
| Độ chính xác gia công tổng thể | ≤ 30um |
| Xử lý mẫu | đường thẳng, gạch chéo, đường cong, bất thường, v.v. |
Nguồn Laser cắt PCB bằng tia UV:
| Tia laze | Tia laser nano giây sóng ánh sáng 355nm |
| Tần số lặp lại | 50-150khz |
| Laser Powe | UV 15W @ 30KHz |
| Độ rộng xung | <20ns |
| Năng lượng ổn định | <3% RMS trong 8 giờ |
| Chất lượng chùm tia m ² | <1,3 |
| Cách thức | 2500mm / S |
Tính năng cắt PCB bằng Laser UV:
1. Kiểm soát hiệu quả hiệu ứng nhiệt xử lý, và cải thiện sự sụp đổ của cạnh và hiệu ứng nhiệt của sản phẩm.
2. Laser chất lượng cao, xử lý không tiếp xúc, không có gờ và gờ sau khi cắt.Hệ thống quy trình trưởng thành có thể tính toán và phân đoạn đồ họa một cách chính xác, đồng thời nhận ra quá trình xử lý các thông số và xử lý đồ họa.
3. Không căng thẳng, độ chính xác cắt ± 5μm.
4. Nhập tệp gerber để dễ dàng hoạt động.Người nước ngoài / cắt dòng có sẵn.
5. Không tiếp xúc, cạnh cắt mịn.
|
|
