Thông tin chi tiết sản phẩm:
|
| cách kết nối: | Phay khớp | Vật liệu PCB: | FR4, nhôm |
|---|---|---|---|
| Độ dày PCB: | 0,8-3,0mm | Video kiểm tra: | Cung cấp |
| Độ chính xác cắt: | ± 0,05mm | Giấy chứng nhận: | ce |
| Khu vực làm việc: | 350x400mm | Cắt nhanh: | 1-100mm / s |
| Sạch hơn: | Hệ thống chân không đáy | tên sản phẩm: | Máy cắt phay bộ định tuyến PCB |
| Điểm nổi bật: | Máy cắt phay bộ định tuyến PCB trực quan,Máy cắt phay bộ định tuyến PCB 350x400mm,Máy tách bộ định tuyến PCB bốn trục |
||

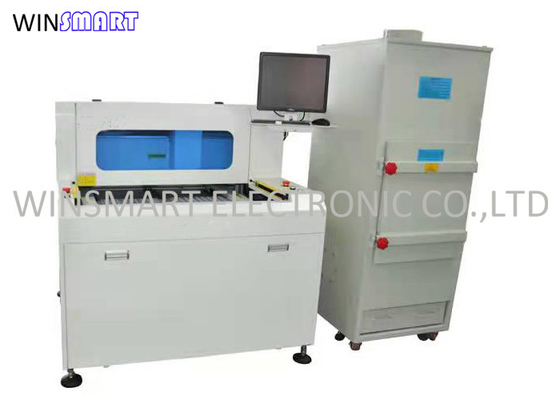

Máy cắt phay bộ định tuyến PCB trực quan bốn trục tốc độ cao 350x400mm Bàn kép
Tính năng máy bộ định tuyến PCB:
Hệ thống này có hai bàn trượt để sản xuất số lượng lớn.Và nó có ứng suất thấp hơn để bảo vệ PCBA để đảm bảo cạnh cắt mịn.
Động cơ và trục chính nhập khẩu được sử dụng cho mục đích không gây tiếng ồn.
Hệ thống làm sạch chân không trên và dưới tùy chọn có sẵn cho các yêu cầu khác nhau của khách hàng.
Hệ thống CCD chất lượng cao để đảm bảo cắt chính xác.
Lập trình dễ dàng và đơn giản, các bit định tuyến và tốc độ cắt có thể điều chỉnh được.
Máy cắt phay PCBA Thông số kỹ thuật máy định tuyến PCB:
| Tổng thể | |
| Kích thước (W * D * H) | 1150mm * 1250mm * 1325mm |
| Cân nặng | 750kg |
| Chiều cao bù đắp | 60 ~ 110mm |
| Người thao túng | |
| Loại động cơ | Dòng JiaBao |
| Định vị khả năng lặp lại | 0,001mm |
| Khu vực làm việc trục (tối đa) | 870mm * 450mm * 50mm |
| Trạm làm việc | |
| Cố định PCB | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB | thủ công |
| Kích thước PCB (tối đa) | 350 * 400mm |
| PCB dày (tối đa) | 5mm |
| Cố định | |
| Cố định độ cứng | Tùy chỉnh làm cho vật cố định |
| Cố định cố định | máy móc |
| Động cơ trục chính | |
| Quyền lực | 40W |
| Con quay | 60000 vòng / phút / phút |
| Bảo vệ | tự / gió làm mát |
| Thay đổi máy cắt | Chuyên môn hóa |
| Khả năng định tuyến | |
| Tốc độ cắt (tối đa) | 100mm / s |
| Tốc độ lái xe (tối đa) | 3000mm / s |
| Độ chính xác của cắt | 0,01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 3.5KW AC 380V |
| Máy hút bụi | dây dọi |
| Tiện ích | |
| Quyền lực | 2.0KW AC380V |
| Cung cấp không khí | 4-6KG / cm2 |
| Lập trình | |
| Chương trình chỉnh sửa | Nội tuyến |
| Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
| Bộ nhớ chương trình | Ổ cứng |
| Thị giác | SONE màu CCD |
| bù dao phay | TỰ ĐỘNG |
| Thiết lập chân không | TỰ ĐỘNG |
| Màn hình hoạt động | |
| Iindicator | Iindicator Trạng thái máy |
| kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ của công cụ phát hiện tự động, |
| Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
| Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy |
| III.Sự chính xác | |
| Trục chính xác | 0,001mm |
| Độ chính xác cắt | 0,1mm |
| IV.Sự an toàn | |
| Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
| Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
| Nút dừng kỳ hạn |
Thông số máy hút bụi bộ định tuyến PCB:
| Bộ lọc | Hộp dọc |
| Kích thước hộp bụi | 730mm × 640mm × 1700mm |
| Điện áp | AC380V 50HZ, 2.2KW, 3HP |
| Tiếng ồn | Dưới 75db |
| Kích thước Airinlet / đầu ra | 6 inch / 8 inch |
| Dây điện | 5X2,52 |
| Túi lọc mật độ cao | 16 CÁI |
Ứng dụng máy bộ định tuyến PCB:
Nó được sử dụng rộng rãi trong các ngành công nghiệp điện tử sản xuất, chẳng hạn như điện thoại di động, điện tử ô tô, thiết bị điện gia dụng, điện thoại di động, đèn LED chiếu sáng, công nghiệp y tế, v.v.
Yêu cầu cài đặt máy bộ định tuyến PCB:
1. Các yêu cầu cung cấp điện của bộ phân phối tấm: AC380V (động cơ chính) 4.8K8 / 9A + (máy hút bụi) 2.2KW / 4.7A
2. Tn-s: Pha A, Pha B, Pha C, Đường 0 (N), Đường nối đất (PE), Đường nguồn 4mm2Bên trên
3. Yêu cầu áp suất không khí: 4-6kg / cm²
4. Không gian đặt máy: Khoảng cách bảo trì 80-100CM nên được đặt phía sau máy tính từ tường, bên trái và bên phải cần dành khoảng cách bảo trì 50-80CM.
5. Yêu cầu về vật cố định: tổng chiều cao là 37MM, được chia thành khung dưới cùng + đồ gá, và chiều dài và chiều rộng của khung dưới là 430M m × 380m, lỗ M6 để lắp đặt khung dưới là hình vuông 360 × 360MM
