Thông tin chi tiết sản phẩm:
|
Phê duyệt CE: | Đúng | Sự bảo đảm: | 1 năm |
---|---|---|---|
Vôn: | 220V/110V | Cách thức: | hoàn toàn tự động |
Bảng điều khiển tối đa: | 300x300mm (Có thể tùy chỉnh) | Tên: | Bộ khử PCB V-cut hoàn toàn tự động |
Điểm nổi bật: | Máy cắt PCB hoàn toàn tự động,Máy cắt PCB nội tuyến V,Máy cắt PCB nội tuyến V |

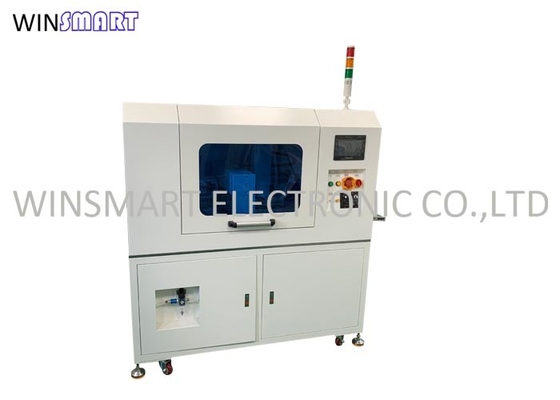

Máy Depanelizer PCB V-cut hoàn toàn tự động Inline V-cut Depaneling Machine
Tính năng Depanelizer PCB cắt chữ V hoàn toàn tự động:
1. Một nhóm gồm nhiều máy cắt có thể được phân chia tự động và các máy cắt khác nhau có thể được chế tạo theo các sản phẩm khác nhau.
2. Được trang bị lớp phủ acrylic để đảm bảo an toàn.
3. Phần điều khiển điện có thể được chọn trong giao diện người máy, thuận tiện để mở hoặc che chắn.
4. Có khay hứng bụi dưới khuôn dao.
5. Áp dụng khung hàn vuông, tấm niêm phong kim loại tấm, sơn thép nướng trên bề mặt.
6. Thích hợp cho tất cả các tấm rãnh chữ V.
7. Vật liệu tách lớp: FR4, MCPCB
Thông số kỹ thuật Depanelizer PCB cắt chữ V hoàn toàn tự động:
Kích thước máy | Tên | Bộ tách PCB nội tuyến V-Cut |
Kích thước | 1500*800*1500mm | |
Cân nặng | 600kg | |
Màu sắc | Trắng | |
Yêu cầu sử dụng | Nguồn cấp | AC220V, 1800W |
Cung cấp không khí | 0,6MPa | |
Môi trường | Làm sạch và khô ráo, tránh độ ẩm hoặc nhiệt độ cao | |
Khoảng cách tối thiểu giữa thành phần và vạch ghi điểm | 1,5mm | |
Phạm vi bảng PCB | 12x12mm – 300x300mm | |
Điều chỉnh cửa cho ăn | Mặt trước cố định, mặt sau có thể điều chỉnh | |
Chiều cao thành phần tối đa | Trên 35mm, dưới 20mm | |
Phần mềm | plc | thương hiệu địa phương |
Cài đặt tham số | Cài đặt trên màn hình cảm ứng | |
Kho | Có sẵn cho 50 chương trình | |
Màn hình cảm ứng | thương hiệu Đài Loan | |
cảm biến | Omron | |
Thông số kỹ thuật lưỡi | Vật liệu | thép cao cấp nhật bản |
Thiên thần | 10-30 độ | |
Cả đời | 3.000.000 lần | |
Độ chính xác của khuôn dao | 0,1mm | |
Thời gian thay khuôn dao | 60 phút | |
chức năng khác | Bảo vệ hoạt động sai | Cảm biến, phần mềm |
Bảo vệ an toàn | Tắc dừng khẩn cấp | |
Chức năng cắt điện và gas | Đúng | |
Chức năng tự kiểm tra | Giám sát thời gian khởi động, giám sát công suất, thông tin lỗi thiết bị và hệ thống loại trừ tự động |
Các bước làm việc của Bộ khử PCB V-cut hoàn toàn tự động:
1. Cơ chế bo mạch phía trên gửi PCBA đến rãnh định sẵn, rãnh vận chuyển đưa PCBA đến đỉnh của dao thẳng phía dưới, dao thẳng phía dưới nâng lên, dao thẳng phía trên di chuyển và cắt theo hướng Y cho đến khi tất cả V ghi điểm các đường theo hướng Y bị cắt.
2. Các bảng riêng biệt được cắt theo hướng Y chảy đến nhiều nhóm nhiều máy cắt thông qua đường ray và quá trình cắt PCB theo hướng X được hoàn thành cùng một lúc.
3. PCB được tách riêng lẻ rơi xuống băng tải xả và chảy vào trạm làm việc phía sau.
4. Có máy hút bụi dưới khuôn cắt của máy để hút bụi.
