Thông tin chi tiết sản phẩm:
|
Vật liệu PCB: | FR4, MCPCB, FPC | Tiếng ồn: | Ít hơn 50DB |
---|---|---|---|
Dịch vụ sau bán hàng được cung cấp: | Kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài | Đầu ra: | Theo ứng dụng |
Chứng chỉ: | Đúng | Tên: | Máy đột lỗ khí nén |
Điểm nổi bật: | Máy đục lỗ khí nén xi lanh khí,Máy đột lỗ khí nén FR4 PCB,Chu kỳ thời gian chu kỳ 10S Thời gian đột lỗ |

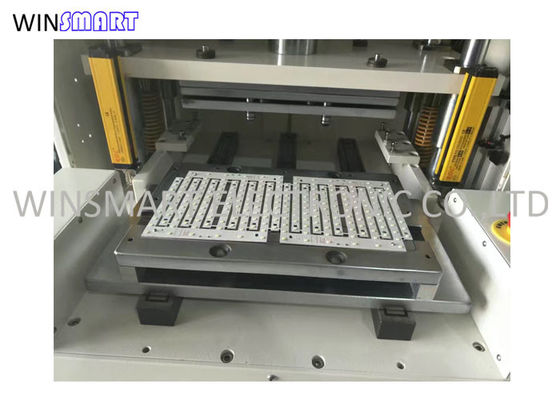

Máy đột lỗ khí nén trong xi lanh khí 10 giây Chu kỳ đột lỗ 10 giây
Tổng quan về máy đục lỗ khí nén:
Máy này là một máy tách PCB bán tự động.Nhà máy của chúng tôi tuân thủ các tiêu chuẩn sản xuất quốc gia tương ứng.Thời gian bảo hành là 1 năm kể từ ngày mua (thiết bị hư hỏng do sử dụng không bình thường không được bảo hành)
Các tính năng của máy ép Punch:
1. Được thiết kế đặc biệt cho các bảng FPC, PCB cứng, CEM, MCPCB, tránh nứt thiếc, nứt, quăn, gờ và các hiện tượng khác
2. Tùy ý điều chỉnh tốc độ đột dập, thời gian đột dập và áp lực thời gian dập tùy theo sản phẩm và khuôn khác nhau.
3. Dễ dàng thay thế khuôn và màn hình cảm ứng có nút cho mật khẩu dành riêng cho khuôn, để đảm bảo vận hành an toàn.
4. Chuyển động dọc của khuôn dưới để dễ dàng đặt và lấy PCB và đảm bảo an toàn cá nhân.
5. Sử dụng đồng bộ nút nhấn cả hai tay (trong vòng 1 giây) để kiểm soát, loại bỏ các nguy cơ gây mất an toàn cho con người.
6. Sử dụng không khí sạch, không dầu, công suất thấp, tiết kiệm năng lượng dễ dàng, bảo trì, đầu ra nhanh và ổn định.
7. Chế độ vận hành bằng tay hoặc tự động có thể lựa chọn, chương trình máy tính kết hợp với bộ đếm, sản lượng ngày và tổng được ghi đồng thời, tạo điều kiện thuận lợi cho việc thống kê, đếm chính xác và hiệu quả cao.
8. Sử dụng công nghệ khí nén, một máy nén có thể làm việc cho nhiều hơn một cú đấm, sử dụng bình thường và chi phí bảo trì thấp hơn các loại máy đột khác.
Thông số kỹ thuật máy ép đột:
Khu vực làm việc | 460 * 320mm |
Áp lực công việc | 0,45-0,7Mpa |
Độ chính xác cắt | ± 0,05mm |
Thời gian chu kỳ | 7-15 giây |
Đầu ra | 8T |
Độ dày PCB / FPC | 0,08-3,5MM |
Vật liệu PCB / FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Chế độ cắt | Đột dập |
Punch cố định | Dụng cụ chết (khuôn) |
Tài sản làm việc |
Màn hình LCD, Tự động ghi lại số lượng sản phẩm gia công, đục lỗ tự động |
Cổng truyền tải | Tiêu chuẩn quốc tế |
Ngôn ngữ hoạt động | tiếng Anh |
Đột quỵ | 50MM |
Chiều cao khuôn | 170MM |
Quyền lực | 380 / 220V |
Cầu chì | 3A |
Kích thước máy | 820x740x1750mm |
Trọng lượng máy | 680kg |
Máy ép đột dập Các bước lắp đặt khuôn:
1. Tháo cửa an ninh
2. Đặt hai lỗ ghim trên tấm đáy của khuôn dưới vào hai móc.
3. Nạp khuôn trên vào ngăn kéo (xem hình bên dưới), mép khuôn và tấm trên được chồng lên nhau.
4. Máy chuyển sang chế độ thủ công.Nhấn nút “trước và sau” để nạp khuôn dưới vào máy.
5. Ngắt nguồn không khí, các hình trụ trên và dưới sẽ từ từ rơi xuống, trụ dẫn hướng của khuôn trên sẽ kéo dài vào khuôn dưới, hai trụ từ từ đóng lại với nhau.
6. Sau khi khuôn trên và khuôn dưới được đóng lại, vặn chặt các vít ngón cái bằng tay như trong hình.Đảm bảo rằng khuôn trên không thể di chuyển.Sau khi siết chặt, nguồn khí được nối, xi lanh tăng lên, khuôn trên được tách ra, và ngắt nguồn khí một lần nữa để kiểm tra xem khuôn trên và khuôn dưới có thể đóng lại được hay không.Lặp lại thao tác một hoặc hai lần để đảm bảo khuôn trên và khuôn dưới được đóng êm trước khi chuyển sang bước tiếp theo.
Chi tiết máy ép đột:
Bảo trì máy ép Punch:
1. Loại bỏ các bảng chất thải trong thời gian.
2. Thêm mỡ vào hai thanh dẫn hướng hai tháng một lần, và bôi dầu bôi trơn vào
trục thanh nối.
3. Thường xuyên tháo nước ra khỏi van giảm áp.
4. Nếu các bộ phận hữu cơ bị hư hỏng, chúng phải được sửa chữa ngay lập tức.
