Thông tin chi tiết sản phẩm:
|
| Chức năng máy: | PCB Depaneling | Độ dày PCB: | 0,4-3,5mm |
|---|---|---|---|
| Con quay: | SycoTec | Độ chính xác cắt: | ± 0,05mm |
| Bảng điều khiển tối đa: | 460x410mm | Tên: | Máy cắt phay PCB |
| Điểm nổi bật: | Máy cắt phay PCB đứng một mình,Máy cắt phay PCB tự làm mát,Máy định tuyến tách rời PCB 5mm |
||

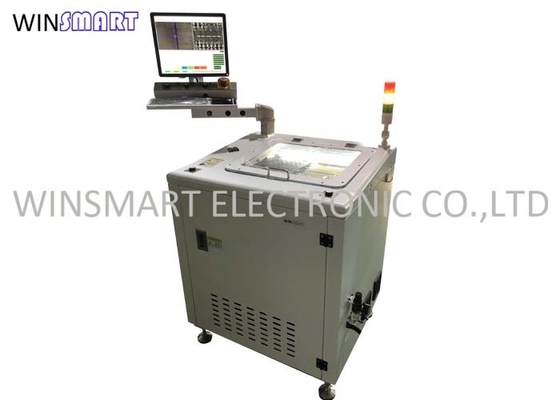

Tiết kiệm chi phí hiệu quả về chi phí Máy cắt phay PCB Loại Máy cắt Bộ định tuyến PCB
Máy cắt phay PCB Chức năng:
Máy phay PCB là loại thiết bị chủ yếu sử dụng dao phay chạy ở tốc độ cao để tách PCB đa kết nối theo đường dẫn chỉnh sửa trước.Nó có thể thay thế các khuyết tật cắt hoặc cắt thủ công của c-cut hoặc push, cải thiện chất lượng sản phẩm và giảm tỷ lệ phế liệu.Máy này sử dụng hệ điều hành mới nhất với giao diện người-máy.Đường cắt có thể được sửa đổi bằng cách dạy và chỉnh sửa CCD pixel cao, và nó cũng có thể được sửa đổi từng bước.Sử dụng bệ quay làm thiết bị xếp dỡ PCB, thời gian không tải của máy có thể được giảm thiểu một cách hiệu quả và đạt được hiệu quả sản xuất lý tưởng.
Máy cắt phay PCB Ưu điểm:
1. Nền tảng đơn / kép tùy chọn
2. Hệ thống thị giác PC và CCD
3. Lập trình bù trừ và thu gom bụi
4. Có sẵn cho bảng tối đa 460mm
5. Linh hoạt cho các loại sản phẩm khác nhau
6. Nền tảng loại mở cho LD / ULD và tự động nâng cấp với robot
7. Được sử dụng cho bảng điều khiển PCB được định tuyến với ứng suất thấp hơn
8. Máy hút bụi cắt trên và dưới
Tính năng của máy cắt phay PCB:
1. Được trang bị ống kính phóng đại CCD màu pixel cao, chức năng mô phỏng giảng dạy và chỉnh sửa chương trình phụ trợ, độ chính xác chính xác hơn và hình ảnh rõ ràng hơn.
2. Theo dõi tuổi thọ của dao: sau khi cắt được một khoảng nhất định, dao phay sẽ tự động lên / xuống vị trí lưỡi cắt chưa được cắt.Khoảng cách lên xuống và thời gian có thể được thiết lập tùy ý theo chiều dài của lưỡi cắt, để kéo dài tuổi thọ của dao phay.
3. Thiết kế cửa an toàn trong suốt giúp quá trình xử lý rõ ràng trong nháy mắt.Cửa đóng mở ngăn ngừa tai nạn trong quá trình chế biến, mang lại môi trường vận hành an toàn cho người sử dụng
4. Hệ thống định vị và hiệu chỉnh dấu tự động, hiển thị và theo dõi đường di chuyển, chức năng tự động chỉnh tiêu điểm, độ chính xác cắt cao hơn.
5. Ba chương trình giống nhau hoặc khác nhau có thể được sử dụng trên cùng một vật cố định để xác định vị trí theo dấu, để đảm bảo độ chính xác của vết cắt
6. Bộ hút bụi mạnh mẽ có thể làm sạch và giải quyết vấn đề cắt bụi.Quạt nhập khẩu giúp hút bụi sạch hơn và độ ồn thấp.
7. Sử dụng bàn làm việc bên trái và bên phải để trao đổi quá trình xử lý và đặt chất nền PCB, giảm thời gian chờ đợi và tăng năng lực sản xuất.
8. Nói chung, máy cắt là điện, và bàn làm việc là khí nén.Nếu nó hoạt động trong một thời gian dài, PCBA có thể bị hỏng do áp suất không khí không đủ.Máy được bật hoàn toàn để đảm bảo độ chính xác và ổn định.
Đặc điểm kỹ thuật máy cắt phay PCB:
| Số mô hình | SMTR17 |
| Kích thước máy | 850 (L) x 750 (W) x 1455 (H) mm |
| Vôn | 380V / 50Hz, 2,5KW |
| Kích thước PCB tối đa | 410x460mm (bàn đơn), 260x310mm (bàn kép) |
| Độ dày PCB | 0,4-5mm |
| Chế độ cho ăn | Thủ công |
| Định vị PCB | Vật cố định tùy chỉnh |
| Lập trình | Dạy thị giác, lập trình nội tuyến |
| Trục cắt | SycoTec 60000rpm / phút (tiêu chuẩn) |
| Loại làm mát | Tự làm mát |
| Chế độ thu gom bụi | Bộ sưu tập dưới cùng |
| Cắt nhanh | 1-100mm / s |
| Độ chính xác lặp lại | ± 0,01mm |
| Bit định tuyến | Đường kính 0,8-3,0, xoay phải |
| Độ chính xác lặp lại | ± 0,02mm |
| Hệ thống điều khiển | PC công nghiệp |
| Con quay | Đức SycoTec 4015HY |
| Kiểm soát chuyển động | Bảng điều khiển chuyển động 4 trục |
| Vít chì | Chì vít mài C5 |
| Máy ảnh | Máy ảnh Greay 40W hình ảnh của Đức |
| LCD | 17 inch |
Các thông số kỹ thuật của máy phay PCB:
| KHÔNG. | SỰ MÔ TẢ | DỮ LIỆU |
| 1 | Biện pháp | 850 × 750 × 930mm (không bao gồm đèn báo động) |
| 2 | Đột quỵ XYZ | 410x460x60mm |
| 3 | Kích thước tối đa PCB | 410 × 460mm |
| 4 | Hệ thống Servo | Động cơ servo AC trục X, Y (400W) Trục Z (100W) |
| 4 | Tốc độ trục chính | 2000-60000 vòng / phút |
| 5 | Cắt nhanh | 1-100mm / giây |
| 6 | Vị trí PCB | Đồ đạc jig |
| 7 | Hệ thống lấy hàng | Bằng thủ công |
| số 8 | Thu gom bụi | Bộ sưu tập dưới cùng |
| 9 | Dụng cụ | φ0,8 ～ 3mm |
| 10 | Độ chính xác cắt | ± 0,05mm |
| 11 | máy tính | Windows 7 hoặc Windows 10 |
| 12 | Tốc độ di chuyển | 1000mm / s (tối đa) |
| 13 | Lập trình | PC / CCD |
| 14 | Cung cấp không khí | 5-8㎏ / ㎝³ |
| 15 | Nguồn cấp | AC220V ± 5 ％ 50 / 60Hz 3kw |
Lắp đặt máy cắt phay PCB:
1. Cài đặt môi trường
1.1 Thiết bị phải được lắp đặt ở nơi thông gió và khô ráo.Không lắp đặt ở nơi dễ ăn mòn hoặc dễ cháy.
1.2 Không nên lắp đặt thiết bị ở những nơi có ánh sáng mặt trời và nhiệt độ cao.
1.3 Không đặt thiết bị ở nơi có rung động mạnh, dễ va chạm.
2. Cơ khí lắp đặt
2.1 Đặt thiết bị vào vị trí đã định.
2.2 Điều chỉnh mức của thiết bị bằng dụng cụ đo mức, sau đó vặn chặt vít cốc chân.
2.3 Nối ống của bộ hút bụi với cổng thu bụi của thiết bị.
2.4 Kết nối phích cắm điện của thiết bị hút bụi với thiết bị để xác nhận hướng hoạt động và hiệu quả hút bụi.Nếu nó bị đảo ngược, hãy thay thế bất kỳ hai trong ba đường dây điện.
2.5 Yêu cầu nối đất: vui lòng đấu nối riêng thiết bị với dây nối đất của hộp phân phối, không đấu nối tiếp với các thiết bị khác.
3. Cấu hình nguồn điện
3.1 Đầu vào tiêu chuẩn của thiết bị là một pha 220 V AC.
3.2 Đầu vào thiết bị AC 3 pha 380V cần được trang bị máy biến áp.
Máy cắt phay PCB Kích thước ngoại hình:
