Thông tin chi tiết sản phẩm:
|
Điều kiện: | Mới | Phê duyệt CE: | Đúng |
---|---|---|---|
Độ dài cắt: | 460mm | Cắt nhanh: | Điều chỉnh |
wanrrty: | 12 tháng | Tên: | Máy tách PCB cắt V tự động |
Điểm nổi bật: | Máy tách PCB cắt V tự động,Máy tách PCB lưỡi tuyến tính,Máy cắt PCB 460mm V |

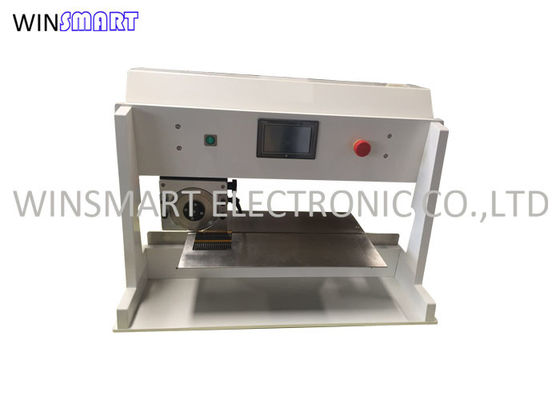

460mm Máy tách PCB cắt V-Cut tự động Máy cắt PCB
Máy phân tách PCB cắt V tự động Mô tả:
Loại Bộ tách PCB này sử dụng một lưỡi tròn và một lưỡi thẳng, các bảng PCB sẽ không di chuyển trong quá trình cắt, các thành phần gắn trên bảng được bảo vệ khỏi hư hỏng.
Độ dày của ván được giảm xuống do ván được ghi dọc theo đường cắt ở cả hai mặt.Cả hai mặt của bảng điều khiển được ghi vào độ sâu khoảng 30% độ dày của bảng.PCB sau đó được tách ra khỏi bảng điều khiển.
Tính năng máy tách PCB cắt V tự động:
1. Điều khiển bằng chương trình vi máy tính, thiết kế được cấp bằng sáng chế, độ chính xác cao và ổn định tốt.
2. Tốc độ cắt có thể điều chỉnh, có hai tùy chọn: 500mm / s và 300mm / s, nếu khách hàng muốn đặt tốc độ khác, chúng tôi có thể tùy chỉnh cho khách hàng.
3. Chiều dài phân tách có thể được lập trình: 0-100-200-300-400MM
4. Vật liệu cắt PCB phải có rãnh ghi sẵn,
Khi hoạt động, đặt PCB được đặt với rãnh ghi sẵn của nó lên lưỡi dao tuyến tính, khi nhấn bàn chân, giá đỡ lưỡi dao với lưỡi dao tròn sẽ di chuyển qua PCB, tách nó thành các đơn vị riêng lẻ.
5. Chiều cao bảng điều hành có thể điều chỉnh, từ 0-50mm.
6. Dao quay có thể điều chỉnh: 0-2mm.để phù hợp với các bảng mạch PCB bị bệnh khác nhau và độ sâu khác nhau của đường cắt chữ V được ghi sẵn.
7. Để đảm bảo an toàn cho người vận hành, có các cảm biến ánh sáng ngăn lưỡi và tấm chắn an toàn Plexiglas.
8. Độ dày của bảng PCB: 0,2-3,2mm, chiều sâu cắt chữ V: 0,2-2mm.Chiều dài PCB: 0-1300mm.
9. Lưỡi dao tròn phía trên và lưỡi cắt tuyến tính phía dưới đều được xuất khẩu lưỡi dao có tuổi thọ cao, bền bỉ, khi lưỡi dao không sắc, có thể mài 7-10 lần, sử dụng nhiều lần.
Thông số máy tách PCB cắt V tự động:
Người mẫu | SMTAD5 |
Kích thước máy | L740 * W550 * H460 |
Chiều dài cắt tối đa | 400mm |
Vật liệu PCB | FR4, MCPCB |
Cắt nhanh | 300mm / s hoặc 500mm / s |
Độ dày PCB | 0,6-2,0mm |
Quyền lực | 220 / 110V |
Trọng lượng máy | 60kg |
Thông số kỹ thuật máy tách PCB cắt V tự động:
1. Điện áp: 220 / 110V, 50 / 60Hz
2. Công suất: 250W
3. Lưỡi tròn có động cơ trên: Đường kính 125mm;góc lưỡi: 26-28 °
4. Chiều dài lưỡi cắt tuyến tính phía dưới: 460mm, có thể cắt chiều dài tối đa của PCB 430mm.
5. Chiều dài phân tách: 0-100-200-300-400mm
6. Kích thước bên ngoài: L740 * W550 * H460MM
7. Trọng lượng: 60kg
8. Đóng gói: Trường hợp bằng gỗ
Bảo trì máy tách PCB cắt V tự động:
Tra dầu chống gỉ vào các lưỡi dao khi máy không được sử dụng
Sau khi làm việc được 100km (khoảng 50 ngày), cần tra dầu bôi trơn vào mắt con trượt.
Sử dụng Mobil Grease MP hoặc dầu bôi trơn.
Ứng dụng máy tách PCB cắt V tự động:
1. Vật liệu cắt: Bảng nhôm, Bảng PCB, Sợi mềm, sạch và không có gờ, tốc độ cao và hiệu quả.
2. Khách hàng chủ yếu từ các ngành công nghiệp lắp ráp điện tử như công nghiệp LED, công nghiệp SMT, công nghiệp Moblie / Mp3, công nghiệp Đồ chơi điện tử và vv ...
3. Lưỡi thép tốc độ cao nhập khẩu, tuổi thọ lâu dài.Dễ dàng vận hành, xử lý mà không có căng thẳng trên bo mạch, sẽ không làm hỏng các thành phần trên bo mạch.
