Thông tin chi tiết sản phẩm:
|
Phê duyệt CE: | Đúng | Điều kiện: | Mới |
---|---|---|---|
Cắt chính xác: | ± 0,05mm | Kích thước tối đa PCB: | Có thể được tùy chỉnh |
Máy hút bụi: | 3HP / 2,2KW | Bit định tuyến: | Đường kính 0,8-2,5mm |
Cài đặt tại chỗ: | Đúng | Tên sản phẩm: | Bộ định tuyến PCB |
Điểm nổi bật: | Bộ định tuyến PCB bàn đôi,Bộ định tuyến PCB AC380V,Máy phay PCB hai bàn |

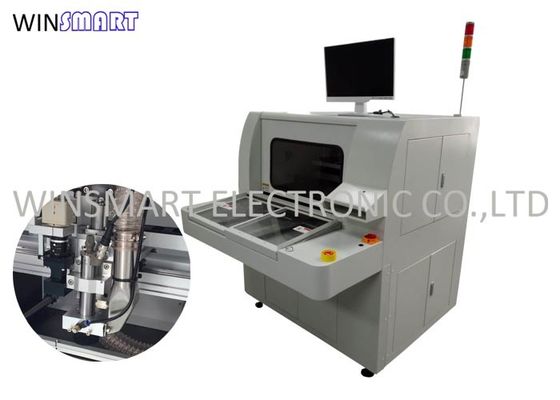

Bộ định tuyến PCB Máy phay PCB Bàn đôi và Hệ thống làm sạch chân không đáy
Các tính năng của bộ định tuyến PCB:
• Bàn đôi kiểu sàn, tốc độ 100 mm / s và tốc độ định vị 800 mm / s.
• Hệ thống trục chất lượng cao giúp hệ thống tăng tốc và giảm tốc nhanh chóng, giảm thời gian đồng bộ hóa, nâng cao năng suất và duy trì độ chính xác cao.
• Sử dụng phần cứng chất lượng cao để đảm bảo độ cứng cao và hiệu suất cao.
• Hệ thống định vị và hiệu chỉnh điểm đánh dấu tự động, hiển thị thời gian thực của đường di chuyển và theo dõi tuyến đường mô phỏng, hiển thị rõ ràng trong nháy mắt, chức năng căn chỉnh và hiệu chỉnh tự động, độ chính xác cắt cao
• Tất cả các vít dẫn hướng đều được che để ngăn bụi bẩn xâm nhập, nhằm nâng cao tuổi thọ và hiệu suất của trục.
• Tránh nứt thiếc và hư hỏng các bộ phận do bẻ bằng tay.
• Tránh sử dụng đấm hoặc bẻ tay, dẫn đến các vấn đề về ứng suất cơ học.
• Thích hợp để cắt hồ quang và dòng.
• Nó phù hợp để cắt các bảng nhỏ, chẳng hạn như đế điện thoại di động, PDA, thẻ giao diện PC, v.v.
Đặc điểm kỹ thuật bộ định tuyến PCB:
Nhìn chung | |
Kích thước (W * D * H) | 1220mm * 1200mm * 1850mm |
Cân nặng | 600kg |
Chiều cao bù đắp | 60 ~ 110mm |
Người thao túng | |
Loại động cơ | Dòng JiaBao |
Định vị khả năng lặp lại | 0,01mm |
Khu vực làm việc trục (tối đa) | 730mm * 450mm * 50mm |
Trạm làm việc | |
Cố định PCB | tiêu chuẩn, chuyên môn hóa |
Tải / dỡ PCB | thủ công |
Kích thước PCB (tối đa) | 280x280mm |
PCB dày (tối đa) | 3,5 mm |
Cố định | |
Cố định độ cứng | Tùy chỉnh làm cho vật cố định |
Cố định cố định | máy móc |
Động cơ trục chính | |
Quyền lực | 150W |
Con quay | 20000-60000rpm / phút |
Bảo vệ | tự / gió làm mát |
Thay đổi máy cắt | Chuyên môn hóa |
Khả năng định tuyến | |
Tốc độ cắt (tối đa) | 80mm / s |
Tốc độ lái xe (tối đa) | 2500mm / s |
Độ chính xác của cắt | 0,01mm |
Hệ thống chân không | |
Năng lượng chân không | 3.5KW AC 380V |
Máy hút bụi | dây dọi |
Tiện ích | |
Quyền lực | 2.0KW AC380V |
Cung cấp không khí | 5KG / cm2 |
Lập trình | |
Chương trình chỉnh sửa | Nội tuyến |
Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
Bộ nhớ chương trình | Ổ cứng |
Thị giác | SONE màu CCD |
bù dao phay | TỰ ĐỘNG |
Thiết lập chân không | TỰ ĐỘNG |
Màn hình hoạt động | |
Iindicator | Iindicator Trạng thái máy |
kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
Thời gian sử dụng công cụ | Tuổi thọ công cụ phát hiện tự động, |
Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy |
III.Sự chính xác | |
Trục chính xác | 0,001mm |
Độ chính xác cắt | 0,1mm |
IV.Sự an toàn | |
Khu vực làm việc bảo vệ | Cảm biến an toàn |
Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
Cách vận chuyển bộ định tuyến PCB:
