| Brand Name: | Winsmart |
| Model Number: | SMTD12 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | trường hợp gỗ dán |
| Payment Terms: | L / C, T / T, Western Union |

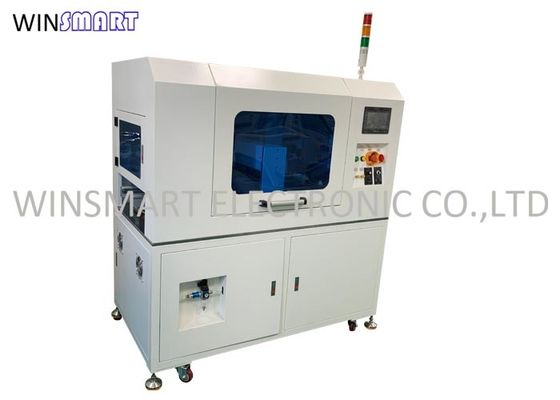

Máy tách PCB nội tuyến đa chức năng dành cho V-cut và Tab PCB Depaneling
Chức năng tách PCB nội tuyến:
1. Máy này được sử dụng để khử bảng mạch PCB sau khi chèn.
2. Nó có các chức năng cho ăn tự động và nạp tự động, và máy rất dễ vận hành.
3. Cài đặt của từng tham số đảm bảo tính nhất quán của việc cấp bảng và tháo bảng.
4. Động cơ bước chính xác và các bộ phận khí nén SMC được sử dụng, với độ lặp lại cao.
5. Sử dụng PLC Mitsubishi và màn hình cảm ứng Đài Loan, giao diện thao tác đơn giản.
6. Hiệu quả: 15s/PC (150x150mm, bộ 8 lưỡi).
7. Cảm biến an toàn trong khu vực làm việc.
Tính năng tách PCB nội tuyến:
1. Một nhóm gồm nhiều máy cắt có thể được phân chia tự động và các máy cắt khác nhau có thể được chế tạo theo các sản phẩm khác nhau.
2. Được trang bị lớp phủ acrylic để đảm bảo an toàn.
3. Phần điều khiển điện có thể được chọn trong giao diện người máy, thuận tiện để mở hoặc che chắn.
4. Có khay hứng bụi dưới khuôn dao.
5. Áp dụng khung hàn vuông, tấm niêm phong kim loại tấm, sơn thép nướng trên bề mặt.
6. Thích hợp cho tất cả các tấm rãnh chữ V.
7. Vật liệu khử mùi: FR, nhôm
Quy trình cắt bộ tách PCB nội tuyến:
Bước 1: Cơ chế bo mạch phía trên gửi PCBA đến rãnh định sẵn, rãnh vận chuyển đưa PCBA đến đỉnh của dao thẳng phía dưới, dao thẳng phía dưới đi lên, dao thẳng phía trên di chuyển và cắt theo hướng Y cho đến khi tất cả V các đường ghi điểm theo hướng Y bị cắt.
Bước 2: Các bảng riêng biệt được cắt theo hướng Y chảy đến nhiều nhóm của nhiều máy cắt qua rãnh và quá trình cắt PCB theo hướng X được hoàn thành cùng một lúc.
Bước 3: PCB được tách riêng lẻ rơi xuống băng tải xả và chảy vào trạm làm việc phía sau.
Bước 4: Có máy hút bụi dưới khuôn cắt của máy để hút sạch bụi bẩn.
Chi tiết bộ tách PCB nội tuyến:
Thông số kỹ thuật bộ tách PCB nội tuyến:
| Kích thước máy | Tên | Bộ tách PCB nội tuyến V-Cut |
| Kích thước | 1500*800*1500mm | |
| Trọng lượng | 600kg | |
| Màu sắc | Trắng | |
| Yêu cầu sử dụng | Nguồn cấp | AC220V, 1800W |
| Cung cấp không khí | 0,6MPa | |
| Môi trường | Làm sạch và khô ráo, tránh độ ẩm hoặc nhiệt độ cao | |
| Khoảng cách tối thiểu giữa thành phần và vạch ghi điểm | 1,5mm | |
| Phạm vi bảng PCB | 12x12mm – 300x300mm | |
| Điều chỉnh cửa cho ăn | Mặt trước cố định, mặt sau có thể điều chỉnh | |
| Chiều cao thành phần tối đa | Trên 35mm, dưới 20mm | |
| Phần mềm | plc | thương hiệu địa phương |
| Cài đặt tham số | Cài đặt trên màn hình cảm ứng | |
| Kho | Có sẵn cho 50 chương trình | |
| Màn hình cảm ứng | thương hiệu Đài Loan | |
| cảm biến | Omron | |
| Thông số kỹ thuật lưỡi | Vật chất | thép cao cấp nhật bản |
| Thiên thần | 10-30 độ | |
| Cả đời | 3.000.000 lần | |
| Độ chính xác của khuôn dao | 0,1mm | |
| Thời gian thay khuôn dao | 60 phút | |
| chức năng khác | Bảo vệ hoạt động sai | Cảm biến, phần mềm |
| Bảo vệ an toàn | Tắc dừng khẩn cấp | |
| Chức năng ngắt điện và gas | Đúng | |
| Chức năng tự kiểm tra | Giám sát thời gian khởi động, giám sát công suất, thông tin lỗi thiết bị và hệ thống loại trừ tự động |
|
| Brand Name: | Winsmart |
| Model Number: | SMTD12 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | trường hợp gỗ dán |
| Payment Terms: | L / C, T / T, Western Union |
Máy tách PCB nội tuyến đa chức năng dành cho V-cut và Tab PCB Depaneling
Chức năng tách PCB nội tuyến:
1. Máy này được sử dụng để khử bảng mạch PCB sau khi chèn.
2. Nó có các chức năng cho ăn tự động và nạp tự động, và máy rất dễ vận hành.
3. Cài đặt của từng tham số đảm bảo tính nhất quán của việc cấp bảng và tháo bảng.
4. Động cơ bước chính xác và các bộ phận khí nén SMC được sử dụng, với độ lặp lại cao.
5. Sử dụng PLC Mitsubishi và màn hình cảm ứng Đài Loan, giao diện thao tác đơn giản.
6. Hiệu quả: 15s/PC (150x150mm, bộ 8 lưỡi).
7. Cảm biến an toàn trong khu vực làm việc.
Tính năng tách PCB nội tuyến:
1. Một nhóm gồm nhiều máy cắt có thể được phân chia tự động và các máy cắt khác nhau có thể được chế tạo theo các sản phẩm khác nhau.
2. Được trang bị lớp phủ acrylic để đảm bảo an toàn.
3. Phần điều khiển điện có thể được chọn trong giao diện người máy, thuận tiện để mở hoặc che chắn.
4. Có khay hứng bụi dưới khuôn dao.
5. Áp dụng khung hàn vuông, tấm niêm phong kim loại tấm, sơn thép nướng trên bề mặt.
6. Thích hợp cho tất cả các tấm rãnh chữ V.
7. Vật liệu khử mùi: FR, nhôm
Quy trình cắt bộ tách PCB nội tuyến:
Bước 1: Cơ chế bo mạch phía trên gửi PCBA đến rãnh định sẵn, rãnh vận chuyển đưa PCBA đến đỉnh của dao thẳng phía dưới, dao thẳng phía dưới đi lên, dao thẳng phía trên di chuyển và cắt theo hướng Y cho đến khi tất cả V các đường ghi điểm theo hướng Y bị cắt.
Bước 2: Các bảng riêng biệt được cắt theo hướng Y chảy đến nhiều nhóm của nhiều máy cắt qua rãnh và quá trình cắt PCB theo hướng X được hoàn thành cùng một lúc.
Bước 3: PCB được tách riêng lẻ rơi xuống băng tải xả và chảy vào trạm làm việc phía sau.
Bước 4: Có máy hút bụi dưới khuôn cắt của máy để hút sạch bụi bẩn.
Chi tiết bộ tách PCB nội tuyến:
Thông số kỹ thuật bộ tách PCB nội tuyến:
| Kích thước máy | Tên | Bộ tách PCB nội tuyến V-Cut |
| Kích thước | 1500*800*1500mm | |
| Trọng lượng | 600kg | |
| Màu sắc | Trắng | |
| Yêu cầu sử dụng | Nguồn cấp | AC220V, 1800W |
| Cung cấp không khí | 0,6MPa | |
| Môi trường | Làm sạch và khô ráo, tránh độ ẩm hoặc nhiệt độ cao | |
| Khoảng cách tối thiểu giữa thành phần và vạch ghi điểm | 1,5mm | |
| Phạm vi bảng PCB | 12x12mm – 300x300mm | |
| Điều chỉnh cửa cho ăn | Mặt trước cố định, mặt sau có thể điều chỉnh | |
| Chiều cao thành phần tối đa | Trên 35mm, dưới 20mm | |
| Phần mềm | plc | thương hiệu địa phương |
| Cài đặt tham số | Cài đặt trên màn hình cảm ứng | |
| Kho | Có sẵn cho 50 chương trình | |
| Màn hình cảm ứng | thương hiệu Đài Loan | |
| cảm biến | Omron | |
| Thông số kỹ thuật lưỡi | Vật chất | thép cao cấp nhật bản |
| Thiên thần | 10-30 độ | |
| Cả đời | 3.000.000 lần | |
| Độ chính xác của khuôn dao | 0,1mm | |
| Thời gian thay khuôn dao | 60 phút | |
| chức năng khác | Bảo vệ hoạt động sai | Cảm biến, phần mềm |
| Bảo vệ an toàn | Tắc dừng khẩn cấp | |
| Chức năng ngắt điện và gas | Đúng | |
| Chức năng tự kiểm tra | Giám sát thời gian khởi động, giám sát công suất, thông tin lỗi thiết bị và hệ thống loại trừ tự động |
