| Brand Name: | Winsmart |
| Model Number: | SMTD10 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | trường hợp gỗ dán |
| Payment Terms: | L / C, T / T, Western Union |

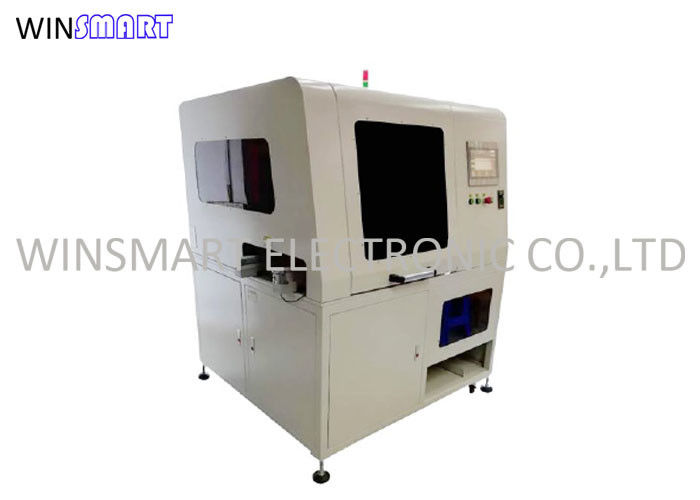

Máy làm sạch tấm PCB FR4 tự động đầy đủ với bàn làm việc xoay
Full Automatic PCB Depanelizer giới thiệu
1. PCB depanizer này có thể cải thiện thêm chất lượng của depanieling.
2. Nó có thể nhận ra cắt tự động hai chiều V-đường XY, cắt nhôm & FR4 bảng mà không có burr, có thể kết nối dây chuyền lắp ráp để nhận ra đầy đủ tự động depaneling,không cần phải đặt bàn tay, thay thế trực tiếp máy cắt và vòi hút khi thay thế sản phẩm.
Chức năng hoàn toàn tự động PCB Depanelizer:
1. Depaneler được sử dụng cho PCB board depaneling.
2Nó có các chức năng của tự động cho ăn và tự động tải, và máy là dễ dàng để vận hành.
3Các thiết lập của mỗi tham số đảm bảo sự nhất quán của các bảng cấp và bảng phanh.
4Sử dụng Mitsubishi PLC và màn hình cảm ứng Đài Loan, giao diện hoạt động rất đơn giản.
5Hiệu quả: 15s / PC (150x150mm, 8 bộ lưỡi).
Full Automatic PCB Depanelizer Tính năng:
1Một nhóm duy nhất của nhiều máy cắt có thể được chia tự động, và các máy cắt khác nhau có thể được thực hiện theo các sản phẩm khác nhau.
2Được trang bị nắp acrylic để đảm bảo an toàn.
3Phần điều khiển điện có thể được chọn trong giao diện máy-người, thuận tiện để mở hoặc che chắn.
4Có một cái khay thu bụi dưới khuôn dao.
5. Tiếp nhận khung hàn hình vuông, tấm kim loại niêm phong, sơn thép nướng trên bề mặt.
6- Thích hợp cho tất cả các tấm V-groove.
Thông số kỹ thuật của máy loại bỏ tấm PCB tự động đầy đủ:
| Kích thước máy | Tên | Inline V-Cut PCB Depanelizer |
| Cấu trúc | 1350*1200*1800mm | |
| Trọng lượng | 600kg | |
| Màu sắc | Màu trắng | |
| Yêu cầu sử dụng | Cung cấp điện | AC220V, 1800W |
| Cung cấp không khí | 0.6MPa | |
| Môi trường | Sạch và khô, tránh độ ẩm hoặc nhiệt độ cao | |
| Khoảng cách tối thiểu giữa thành phần và đường ghi điểm | 1.5mm | |
| Phạm vi bảng PCB | 12x12mm ¥ 300x250mm | |
| Hút | Yêu cầu tối thiểu 10x10mm cho vòi hút cho mỗi bảng đơn | |
| Chiều cao tối đa của thành phần | 35mm trên, 20mm dưới | |
| Phần mềm | PLC | Thương hiệu địa phương |
| Cài đặt tham số | Thiết lập màn hình cảm ứng | |
| Lưu trữ | Có sẵn cho 50 chương trình | |
| Màn hình cảm ứng | Thương hiệu Đài Loan | |
| Cảm biến | Omron | |
| Chi tiết về lưỡi dao | Vật liệu | Nhật Bản thép cao |
| Thiên thần | 10-30 độ | |
| Thời gian tồn tại | 3,000,000 lần | |
| Độ chính xác khuôn dao | 0.1mm | |
| Thay thế dao khuôn thời gian | 60 phút | |
| Chức năng khác | Bảo vệ hoạt động sai | Cảm biến, phần mềm |
| Bảo vệ an toàn | Chuyển tắt dừng khẩn cấp | |
| Chức năng ngắt điện và khí | Vâng. | |
| Chức năng tự kiểm tra | Giám sát thời gian khởi động, giám sát công suất, thông tin lỗi thiết bị và hệ thống loại trừ tự động |
Tiến trình cắt PCB hoàn toàn tự động:
1. Máy được trang bị một cắt đứt cho máy cắt dưới, PCB của cơ chế bảng trên được gửi đến đường ray được xác định trước, tay điều khiển di chuyển,và sử dụng vòi phun chân không để vận chuyển PCB để cắt chết.
2Sau khi PCB được đặt trên máy cắt, nó di chuyển đến vị trí cắt. Máy cắt tròn cắt PCB. Sau mỗi lần cắt, máy cắt dưới di chuyển đến vị trí cắt một lần nữa.Sau khi tất cả các đường rãnh V theo hướng X được cắt, nền tảng quay tự động xoay 90 độ để cắt theo hướng Y.
3Sau khi máy cắt PCB, máy cắt thoát ra, máy điều khiển di chuyển, hút lên PCB đơn và cạnh chất thải cùng một lúc, di chuyển khung chất thải để đặt chất thải,và sau đó di chuyển bảng đơn đến khay của cơ chế nhận để đặt sản phẩm và gửi nó đi qua đường dây vận chuyển.
4Có một máy hút bụi bên dưới máy cắt để hấp thụ bụi.
Thông tin chi tiết về Máy loại bỏ tấm PCB tự động:
|
|
| Brand Name: | Winsmart |
| Model Number: | SMTD10 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | trường hợp gỗ dán |
| Payment Terms: | L / C, T / T, Western Union |
Máy làm sạch tấm PCB FR4 tự động đầy đủ với bàn làm việc xoay
Full Automatic PCB Depanelizer giới thiệu
1. PCB depanizer này có thể cải thiện thêm chất lượng của depanieling.
2. Nó có thể nhận ra cắt tự động hai chiều V-đường XY, cắt nhôm & FR4 bảng mà không có burr, có thể kết nối dây chuyền lắp ráp để nhận ra đầy đủ tự động depaneling,không cần phải đặt bàn tay, thay thế trực tiếp máy cắt và vòi hút khi thay thế sản phẩm.
Chức năng hoàn toàn tự động PCB Depanelizer:
1. Depaneler được sử dụng cho PCB board depaneling.
2Nó có các chức năng của tự động cho ăn và tự động tải, và máy là dễ dàng để vận hành.
3Các thiết lập của mỗi tham số đảm bảo sự nhất quán của các bảng cấp và bảng phanh.
4Sử dụng Mitsubishi PLC và màn hình cảm ứng Đài Loan, giao diện hoạt động rất đơn giản.
5Hiệu quả: 15s / PC (150x150mm, 8 bộ lưỡi).
Full Automatic PCB Depanelizer Tính năng:
1Một nhóm duy nhất của nhiều máy cắt có thể được chia tự động, và các máy cắt khác nhau có thể được thực hiện theo các sản phẩm khác nhau.
2Được trang bị nắp acrylic để đảm bảo an toàn.
3Phần điều khiển điện có thể được chọn trong giao diện máy-người, thuận tiện để mở hoặc che chắn.
4Có một cái khay thu bụi dưới khuôn dao.
5. Tiếp nhận khung hàn hình vuông, tấm kim loại niêm phong, sơn thép nướng trên bề mặt.
6- Thích hợp cho tất cả các tấm V-groove.
Thông số kỹ thuật của máy loại bỏ tấm PCB tự động đầy đủ:
| Kích thước máy | Tên | Inline V-Cut PCB Depanelizer |
| Cấu trúc | 1350*1200*1800mm | |
| Trọng lượng | 600kg | |
| Màu sắc | Màu trắng | |
| Yêu cầu sử dụng | Cung cấp điện | AC220V, 1800W |
| Cung cấp không khí | 0.6MPa | |
| Môi trường | Sạch và khô, tránh độ ẩm hoặc nhiệt độ cao | |
| Khoảng cách tối thiểu giữa thành phần và đường ghi điểm | 1.5mm | |
| Phạm vi bảng PCB | 12x12mm ¥ 300x250mm | |
| Hút | Yêu cầu tối thiểu 10x10mm cho vòi hút cho mỗi bảng đơn | |
| Chiều cao tối đa của thành phần | 35mm trên, 20mm dưới | |
| Phần mềm | PLC | Thương hiệu địa phương |
| Cài đặt tham số | Thiết lập màn hình cảm ứng | |
| Lưu trữ | Có sẵn cho 50 chương trình | |
| Màn hình cảm ứng | Thương hiệu Đài Loan | |
| Cảm biến | Omron | |
| Chi tiết về lưỡi dao | Vật liệu | Nhật Bản thép cao |
| Thiên thần | 10-30 độ | |
| Thời gian tồn tại | 3,000,000 lần | |
| Độ chính xác khuôn dao | 0.1mm | |
| Thay thế dao khuôn thời gian | 60 phút | |
| Chức năng khác | Bảo vệ hoạt động sai | Cảm biến, phần mềm |
| Bảo vệ an toàn | Chuyển tắt dừng khẩn cấp | |
| Chức năng ngắt điện và khí | Vâng. | |
| Chức năng tự kiểm tra | Giám sát thời gian khởi động, giám sát công suất, thông tin lỗi thiết bị và hệ thống loại trừ tự động |
Tiến trình cắt PCB hoàn toàn tự động:
1. Máy được trang bị một cắt đứt cho máy cắt dưới, PCB của cơ chế bảng trên được gửi đến đường ray được xác định trước, tay điều khiển di chuyển,và sử dụng vòi phun chân không để vận chuyển PCB để cắt chết.
2Sau khi PCB được đặt trên máy cắt, nó di chuyển đến vị trí cắt. Máy cắt tròn cắt PCB. Sau mỗi lần cắt, máy cắt dưới di chuyển đến vị trí cắt một lần nữa.Sau khi tất cả các đường rãnh V theo hướng X được cắt, nền tảng quay tự động xoay 90 độ để cắt theo hướng Y.
3Sau khi máy cắt PCB, máy cắt thoát ra, máy điều khiển di chuyển, hút lên PCB đơn và cạnh chất thải cùng một lúc, di chuyển khung chất thải để đặt chất thải,và sau đó di chuyển bảng đơn đến khay của cơ chế nhận để đặt sản phẩm và gửi nó đi qua đường dây vận chuyển.
4Có một máy hút bụi bên dưới máy cắt để hấp thụ bụi.
