Brand Name: | Winsamrt |
Model Number: | SMTP300 |
MOQ: | 1 bộ |
giá bán: | USD1-10000/set |
Packaging Details: | trường hợp gỗ dán |
Payment Terms: | L / C, T / T, Western Union |

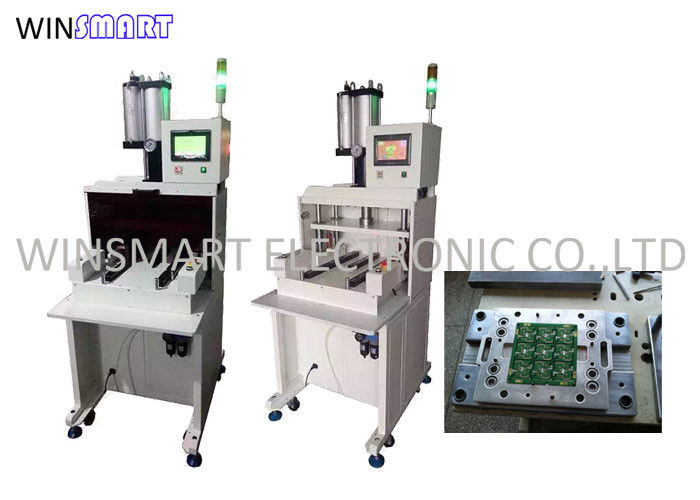

Máy đục lỗ PCB linh hoạt Bao phủ các bảng FR4, FPC và nhôm
Ưu điểm:
1. Khí nén, bảo vệ môi trường
2. Hiệu quả cao, phù hợp với khối lượng lớn PCB
3. Bảo vệ cửa an ninh, đảm bảo sản xuất an toàn
Các thông số kỹ thuật:
Áp suất không khí | 0,4MPa-0,7MPa |
Nguồn năng lượng | 220VAC |
Quyền lực | 100W |
Góp phần | 10T |
Kích thước máy | 770X910X1940 |
Kết cấu | chuyển động dọc của khuôn dưới, chuyển động dọc của khuôn trên |
Cân nặng | 700kg |
Sự chỉ rõ:
Khu vực làm việc | 460 * 320mm |
Áp lực công việc | 0,45-0,7Mpa |
Độ chính xác cắt | ± 0,05mm |
Thời gian chu kỳ | 7-15 giây |
Đầu ra | 8T |
Độ dày PCB / FPC | 0,08-3,5MM |
Vật liệu PCB / FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Chế độ cắt | Đột dập |
Punch cố định | Dụng cụ chết (khuôn) |
Tài sản làm việc |
Màn hình LCD, Tự động ghi lại số lượng sản phẩm gia công, đục lỗ tự động |
Cổng truyền tải | Tiêu chuẩn quốc tế |
Ngôn ngữ hoạt động | Tiếng Anh |
Đột quỵ | 50MM |
Chiều cao khuôn | 170MM |
Quyền lực | 380 / 220V |
Cầu chì | 3A |
Kích thước máy | 820x740x1750mm |
Trọng lượng máy | 680kg |
Đặc trưng:
1. Máy đột lỗ này được thiết kế đặc biệt để cắt và đột lỗ tất cả các loại tấm có khuôn, chẳng hạn như bảng cứng FPC và PCB.Nó có thể tránh tất cả các vấn đề gây ra bởi kéo, gấp, kìm, cắt bằng tay, v.v.Đèn flash và các hiện tượng không mong muốn khác.
2. Theo các sản phẩm khác nhau hoặc dụng cụ chết, tùy ý điều chỉnh tốc độ đột, áp lực đột và thời gian đột.
3. Dễ dàng thay thế dụng cụ chết, màn hình cảm ứng có mật khẩu thay thế dụng cụ chết để đảm bảo sản xuất an toàn.
4. Di chuyển thẳng đứng của khuôn dưới để dễ dàng tải và dỡ bảng điều khiển
5. Sử dụng đồng bộ hóa các nút bằng hai tay (1 giây) để điều khiển, nhằm loại bỏ rủi ro an ninh con người
6. Sử dụng khí sạch, không dầu, công suất thấp, tiết kiệm năng lượng, dễ bảo trì, tốc độ và đầu ra ổn định.
7. Chế độ tự động hoặc thủ công là tùy chọn, kết hợp máy tính và chương trình, kết hợp đầu ra trong ngày và tổng sản lượng ghi cùng một lúc, thống kê thuận tiện và gần như và hiệu quả
8. Công nghệ khí nén, một máy nén khí có thể làm việc cho nhiều hơn một lần đột, sử dụng bình thường và chi phí sau bảo trì thấp hơn các loại máy đột khác.
9. Có chức năng ngừng hoạt động và báo động do vấn đề áp suất không khí, để đảm bảo đủ năng lượng và chất lượng.
Cài đặt (Không chuyên nghiệp cấm vận hành)
1. Xử lý (máy phải sử dụng xe nâng hàng hoặc xe nâng hàng)
2. Lắp đặt điện: Kết nối khí đốt và nguồn điện
3. Kết nối nguồn gas, mở van trượt tay, nhấc nắp van xoay nắp điều chỉnh áp suất khí là 0.6MPa, sau đó ấn nắp xuống
