Máy định tuyến tách rời PCB
>

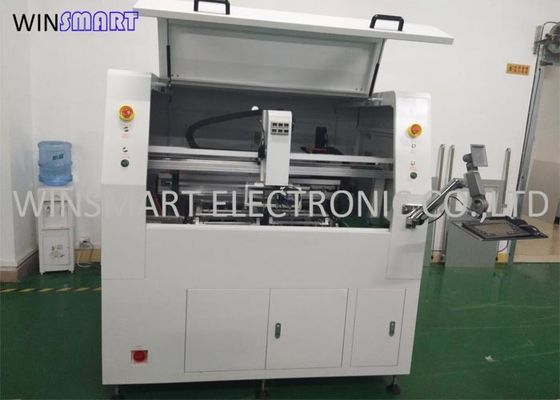

CE Split PLC Control Inline PCB Router Machine For With 2 Table

CE Split PLC Control Inline PCB Router Machine For With 2 Table

Brand Name: Winsmart
Model Number: SMTIR500
MOQ: 1 bộ
giá bán: USD20000-80000
Packaging Details: trường hợp gỗ dán
Payment Terms: T / T, L / C, Western Union
Detail Information
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Mới:
100%
Phê duyệt CE:
Đúng
Tốc độ trục chính:
60000 vòng / phút
Định vị PCB:
Lịch thi đấu tùy chỉnh
Sự bảo đảm:
1 năm
Tên:
Máy định tuyến PCB nội tuyến
Khả năng cung cấp:
100 bộ / tháng
Làm nổi bật:

Máy định tuyến PCB nội tuyến CE

,

Máy định tuyến PCB nội tuyến 2 bàn

,

Bộ định tuyến PCB điều khiển PLC chia tách

Product Description

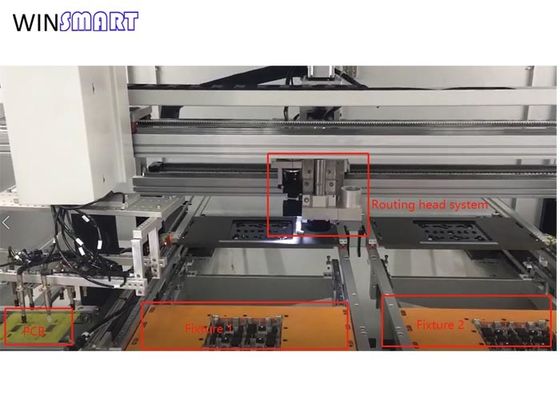

Máy định tuyến PCB nội tuyến để lắp ráp PCB với 2 bàn Máy cắt 0.8-3.0mm



KHÔNG. SỰ MIÊU TẢ DỮ LIỆU
1 Kích thước tối đa PCB 400 × 400mm (có thể được tùy chỉnh)
2 Hệ thống Servo Động cơ servo AC trục X, Y (400W) Trục Z (100W)
3 Tốc độ trục chính 2000-60000 vòng / phút
4 Cắt nhanh 1-100mm / giây
5 Vị trí PCB Đồ đạc jig
6 Hệ thống lấy hàng Tự động
7 Thu gom bụi Bộ sưu tập dưới cùng
số 8 Dụng cụ φ0,8 ~ 3mm
9 Độ chính xác cắt ± 0,05mm
10 máy tính Windows 7 hoặc Windows 10
11 Tốc độ di chuyển 1000mm / s (tối đa)
12 Lập trình PC / CCD
13 Cung cấp không khí 5-8㎏ / ㎝³
14 Nguồn cấp AC220V ± 5 % 50 / 60Hz 3kw


Sự chỉ rõ:

1) Mô hình: SMT-IR500

2) Kích thước máy: 1902 (W) x1373 (D) x1700 (H), trọng lượng: 1400kgs

3) Hệ thống chuyển động

a.Động cơ: Động cơ servo xe buýt xoay chiều 7 trục

b.Độ lặp lại: ± 0,02mm

c.Độ chính xác cắt: ± 0,05mm

d.Độ lặp lại: ± 0,02mm

e.Độ phân giải: ± 0,01mm

f.Trục: X / Y1 / Y2 / Z / A / B / C

4) Nền tảng làm việc

a.Bàn làm việc: 2

b.Cách định vị PCB: lỗ ghim hoặc cạnh PCB thải

c.Bảng điều khiển chuyển tiếp / đi ra: tự động

d.Khu vực phay: 400x500mm

e.Độ dày PCB: 0,3-3mm

5) Động cơ trục chính

a.Công suất: 380W, thương hiệu: Germany Kavo

b.Tốc độ trục chính tối đa: 100000 vòng / phút / ESD

c.Cách làm mát: làm mát bằng không khí

d.Các bit định tuyến: xử lý đường kính 3,175mm

e.Cách thay thế bit định tuyến: tự động / thủ công

6) Hệ thống đo độ cao bằng laser

a.Chức năng: kiểm tra chiều cao tải PCB, ngăn chặn tấm áp suất

b.Phạm vi đo: 0,005mm-14mm

c.Đo độ chính xác: ± 0,005mm

7) Hệ thống chân không

a.Công suất: 63L / phút

b.Chức năng: Chức năng thổi chân không khép kín

8) Hệ thống hút bụi

a.Công suất: Máy lọc không khí 3HP

b.Khối lượng xả: 4-5 M3 / phút

c.Áp suất tĩnh: -2300mmaq

9) Cung cấp điện

a.Nguồn: 220V, Pha I, 20A, 50 / 60Hz

b.Nguồn khí: 4-5 L / Phút



Hệ thống vận hành máy

1. Giao diện hoạt động: Windows 7

2. Hệ thống hình ảnh: Máy ảnh kỹ thuật số độ phân giải cao / Hệ thống Tầm nhìn Cognex

3. Lập trình:

a.Quét AOI / tọa độ lấy CCD

b.Chức năng sao chụp phim góc

c.Sửa đổi tọa độ, ccd tự động đồng bộ hóa

d.Các chức năng khác: Bù đường kính dụng cụ, Mẹo làm sạch bộ hút bụi



Tính năng máy phay:

1. Đường cắt vòng lặp khép kín đầy đủ, theo dõi lỗi thời gian thực, phản hồi, bồi thường, hệ thống thông minh cao cấp đầu tiên của Trung Quốc

2. Sử dụng PLC phân chia nhập khẩu, phá vỡ thẻ điều khiển PLC bo mạch dựa trên máy tính truyền thống, độ ổn định cao hơn và chống nhiễu mạnh hơn.

3. Chức năng đo chiều cao bằng laser đầu tiên của Trung Quốc, hoạt động đơn giản và hiệu suất an toàn cao hơn

4. Với cấu hình hút bụi trên, với chức năng tuyến, hiệu quả hút bụi tốt hơn

5. Tự động xác định mã vạch và truy xuất chương trình cắt





Đóng gói:

CE Split PLC Control Inline PCB Router Machine For With 2 Table 0
