Thông tin chi tiết sản phẩm:
|
| Mới: | 100% | Phê duyệt CE: | Đúng |
|---|---|---|---|
| Con quay: | SycoTec 4024HY | Cắt chính xác: | ± 0,05mm |
| Sự bảo đảm: | 1 năm | Tên: | Máy cắt bộ định tuyến PCB |
| Điểm nổi bật: | Máy khử độc PCB điều khiển công nghiệp,Máy khử PCB tự làm mát,Máy định tuyến PCB 2 |
||

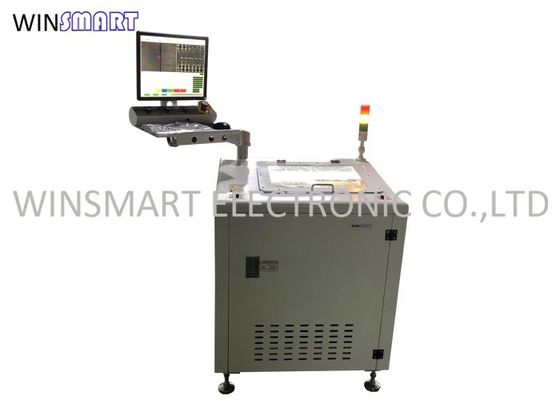

Máy cắt bộ định tuyến PCB Phương pháp khử trùng PCB cho bảng mạch bộ định tuyến 0,6-2,5mm
Sự miêu tả:
SMTR17 là một loại thiết bị chủ yếu sử dụng dao phay chạy ở tốc độ cao để tách PCB đa kết nối theo đường dẫn chỉnh sửa trước.Nó có thể thay thế các khuyết tật cắt hoặc cắt thủ công của c-cut hoặc push, cải thiện chất lượng sản phẩm và giảm tỷ lệ phế liệu.Máy này sử dụng hệ điều hành mới nhất với giao diện người-máy.Đường cắt có thể được sửa đổi bằng cách dạy và chỉnh sửa CCD pixel cao, và nó cũng có thể được sửa đổi từng bước.Sử dụng bệ quay làm thiết bị xếp dỡ PCB, thời gian không tải của máy có thể được giảm thiểu một cách hiệu quả và đạt được hiệu quả sản xuất lý tưởng.
Các tính năng của bộ định tuyến PCB:
1. Được trang bị ống kính phóng đại CCD màu pixel cao, chức năng mô phỏng giảng dạy và chỉnh sửa chương trình phụ trợ, độ chính xác chính xác hơn và hình ảnh rõ ràng hơn.
2. Theo dõi tuổi thọ của dao: sau khi cắt được một khoảng nhất định, dao phay sẽ tự động lên / xuống vị trí lưỡi cắt chưa được cắt.Sự lên xuống
Khoảng cách và thời gian có thể được thiết lập tùy ý theo chiều dài của lưỡi cắt, để kéo dài tuổi thọ của dao phay.
3. Thiết kế cửa an toàn trong suốt giúp quá trình xử lý rõ ràng trong nháy mắt.Cửa đóng mở ngăn ngừa tai nạn trong quá trình chế biến, mang lại môi trường vận hành an toàn cho người sử dụng
4. Hệ thống định vị và hiệu chỉnh dấu tự động, hiển thị và theo dõi đường di chuyển, chức năng tự động chỉnh tiêu điểm, độ chính xác cắt cao hơn.
5. Ba chương trình giống nhau hoặc khác nhau có thể được sử dụng trên cùng một vật cố định để xác định vị trí theo dấu, để đảm bảo độ chính xác của vết cắt
6. Bộ hút bụi mạnh mẽ có thể làm sạch và giải quyết vấn đề cắt bụi.Quạt nhập khẩu giúp hút bụi sạch hơn và độ ồn thấp.
7. Sử dụng bàn làm việc bên trái và bên phải để trao đổi quá trình xử lý và đặt chất nền PCB, giảm thời gian chờ đợi và tăng năng lực sản xuất.
8. Nói chung, máy cắt là điện, và bàn làm việc là khí nén.Nếu nó hoạt động trong một thời gian dài, PCBA có thể bị hỏng do áp suất không khí không đủ.Máy hoàn toàn được bật nguồn để đảm bảo độ chính xác và ổn định của máy.
Đặc điểm kỹ thuật bộ định tuyến PCB:
| Số mô hình | SMTR17 |
| Kích thước máy | 850 (L) x 750 (W) x 1455 (H) mm |
| Vôn | 380V / 50Hz, 2,5KW |
| Kích thước PCB tối đa | 410x460mm (bàn đơn), 260x310mm (bàn kép) |
| Độ dày PCB | 0,4-5mm |
| Chế độ cho ăn | Thủ công |
| Định vị PCB | Vật cố định tùy chỉnh |
| Lập trình | Dạy thị giác, lập trình nội tuyến |
| Trục cắt | SycoTec 60000rpm / phút (tiêu chuẩn) |
| Loại làm mát | Tự làm mát |
| Chế độ thu gom bụi | Bộ sưu tập dưới cùng |
| Cắt nhanh | 1-100mm / s |
| Độ chính xác lặp lại | ± 0,01mm |
| Định tuyến Bit | Đường kính 0,8-3,0, xoay phải |
| Độ chính xác lặp lại | ± 0,02mm |
| Hệ thống điều khiển | PC công nghiệp |
| Con quay | Đức SycoTec 4015HY |
| Kiểm soát chuyển động | Bảng điều khiển chuyển động 4 trục |
| Vít chì | Chì vít mài C5 |
| Máy ảnh | Máy ảnh lựu đạn 40W của Đức |
| LCD | 17 inch |

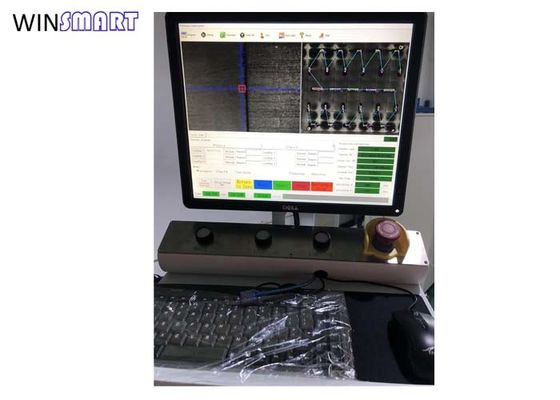

Phần mềm phiên bản tiếng Anh thân thiện:
Đóng gói:
