Thông tin chi tiết sản phẩm:
|
Màu sắc: | Trắng | Vật liệu PCB: | FR4, nhôm |
---|---|---|---|
Độ dày Pcb: | 0,8-3,0mm | Cắt chính xác: | ± 0,05mm |
Kích thước tối đa PCB: | 280x280mm | Đặc tính: | Cắt hàng đầu |
Máy hút bụi: | 3HP / 2,2KW | Bit định tuyến: | Đường kính 0,8-2,5mm |
Cài đặt tại chỗ: | Đúng | Tên sản phẩm: | Bộ định tuyến PCB bán tự động |
Điểm nổi bật: | Máy định tuyến tách PCB bán tự động,Máy định tuyến tách PCB ứng suất thấp hơn,Bộ định tuyến PCB bán tự động |

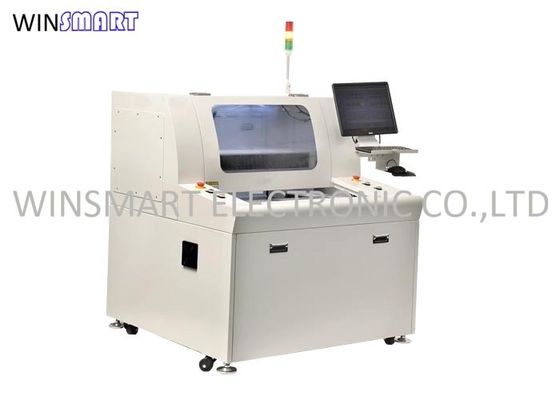

Bộ định tuyến PCB bán tự động để tách rời bảng mạch in với ứng suất thấp hơn
Đặc điểm kỹ thuật bộ định tuyến PCB:
Nhìn chung | |
Kích thước (W * D * H) | 1220mm * 1200mm * 1850mm |
Cân nặng | 600kg |
Chiều cao bù đắp | 60 ~ 110mm |
Người thao túng | |
Loại động cơ | Dòng JiaBao |
Định vị khả năng lặp lại | 0,01mm |
Khu vực làm việc trục (tối đa) | 730mm * 450mm * 50mm |
Trạm làm việc | |
Cố định PCB | tiêu chuẩn, chuyên môn hóa |
Tải / dỡ PCB | sổ tay |
Kích thước PCB (tối đa) | 280x280mm |
PCB dày (tối đa) | 3,5 mm |
Cố định | |
Cố định độ cứng | Tùy chỉnh làm cho vật cố định |
Cố định cố định | máy móc |
Động cơ trục chính | |
Quyền lực | 150W |
Con quay | 20000-60000rpm / phút |
Bảo vệ | tự / gió làm mát |
Thay đổi máy cắt | Chuyên môn hóa |
Khả năng định tuyến | |
Tốc độ cắt (tối đa) | 80mm / s |
Tốc độ lái xe (tối đa) | 2500mm / s |
Độ chính xác của cắt | 0,01mm |
Hệ thống chân không | |
Năng lượng chân không | 3.5KW AC 380V |
Máy hút bụi | dây dọi |
Tiện ích | |
Quyền lực | 2.0KW AC380V |
Cung cấp không khí | 5KG / cm2 |
Lập trình | |
Chương trình chỉnh sửa | Nội tuyến |
Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
Bộ nhớ chương trình | Ổ cứng |
Thị giác | SONE màu CCD |
bù dao phay | TỰ ĐỘNG |
Thiết lập chân không | TỰ ĐỘNG |
Màn hình hoạt động | |
Iindicator | Iindicator Trạng thái máy |
kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
Thời gian sử dụng công cụ | Tuổi thọ công cụ phát hiện tự động, |
Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy |
III.Sự chính xác | |
Trục chính xác | 0,001mm |
Độ chính xác cắt | 0,1mm |
IV.Sự an toàn | |
Khu vực làm việc bảo vệ | Cảm biến an toàn |
Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
Các tính năng của bộ định tuyến PCB Depaneling:
1. Hình ảnh phóng to CCD giúp lập trình dễ dàng hơn và tăng độ chính xác của cài đặt điểm.

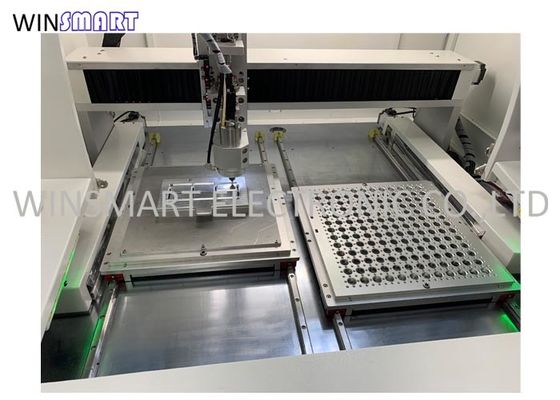

2. Hai bàn trượt cung cấp chuyển động vào và ra đồng thời để giảm thời gian kéo để đạt năng suất tốt hơn.
3. Hệ thống bù trừ AUTO MARK. Hình ảnh CD có thể kiểm tra & mô phỏng đường dẫn hoặc định tuyến để giảm sai sót không cần thiết trước khi cắt.
4. Có hệ thống kiểm tra thời gian sống của bit định tuyến và hệ thống cảnh báo để nhắc nhở người vận hành thay đổi bit định tuyến khi kết thúc quá trình cắt 120M.Và định tuyến bit đầu tiên 2mm cắt điểm phay đầu tiên, 2mm giữa cắt điểm phay thứ hai, 2mm cuối cùng cắt điểm phay thứ ba để tăng tuổi thọ của nó.
5. Lắp đặt các cảm biến an toàn để đảm bảo sản xuất an toàn trong quá trình cắt.
6. Các trục xoay tùy chọn với chi phí khác nhau để đáp ứng các yêu cầu ngân sách khác nhau.
Câu hỏi thường gặp về Bộ định tuyến PCB:
1. A: Thời gian sống của bit định tuyến là gì?
Q: 150-300 mét.
2. A: Mô hình này có thể cắt bảng nhôm PCB không?
Q: Có, nó có thể.
3. A: Điều gì về định vị PCB?
Q: Sử dụng đồ gá tùy chỉnh để định vị.
4. A: Trục chính cho bộ định tuyến PCB nội tuyến là gì?
Q: Đức SycoTec 4025.
5. A: Làm Thế Nào để đóng gói nó?
Q: Bộ định tuyến và bộ vệ sinh được đóng gói trong hộp gỗ riêng biệt sau khi hút chân không.
6. A: Có cài đặt và đào tạo tại chỗ không.
Q: Có, nó có sẵn.
7. A: Điều khoản giao hàng của bạn là gì?
Q: Chúng tôi chấp nhận xuất xưởng, FOB, CIF, DDU, DDP, v.v.
