| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | trường hợp gỗ dán |
| Payment Terms: | L / C, T / T, Western Union |

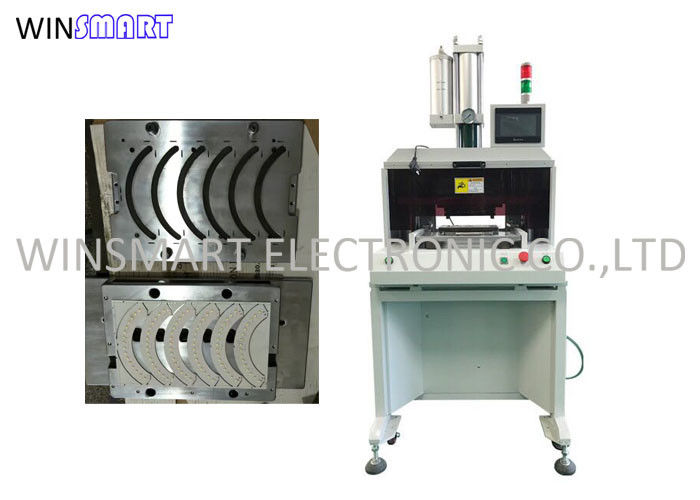

3-15 tấn Không khí điều khiển PLC điều khiển FPC Die Tooling PCB máy đâm
Tổng quan về máy đâm PCB:
Máy đâm PCB thường bao gồm một khung vững chắc với một cơ chế đâm áp dụng áp lực đến các điểm vỡ được chỉ định trên một bảng PCB.Máy được vận hành bằng tay hoặc tự động để tách các PCB cá nhân khỏi bảng sạch sẽ và hiệu quả.
Máy đâm PCB được sử dụng để tách các PCB cá nhân khỏi bảng sau khi quá trình lắp ráp hoàn thành.
Thay đổi các bước công cụ chết:
1. Thả lỏng các vít cố định cho khuôn trên
2- Lấy nấm mốc phía trên.
3. Thả lỏng các vít cố định cho khuôn thấp hơn
4- Lấy nấm mốc dưới.
5. Lắp đặt khuôn mới dưới bằng cách khóa vít
6. Insall khuôn phía trên mới bằng cách khóa vít
7. Đặt PCB / FPC trên khuôn thấp hơn
8. Bấm nút khởi động, khuôn thấp hơn trượt vào vị trí đâm để cắt
Thông số kỹ thuật máy đâm PCB:
| Khu vực làm việc | 400*300mm |
| Áp suất làm việc | 0.45-0.7Mpa |
| Độ chính xác cắt | ±0,05mm |
| Thời gian chu kỳ | 7-15 giây |
| Sản lượng | 8T |
| Độ dày PCB/FPC | 0.08-3.5MM |
| Vật liệu PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Chế độ cắt | Đánh đấm |
| Bộ cố định đấm | Thiết bị đúc (mẫu) |
| Tài sản làm việc |
Màn hình LCD, tự động ghi lại số lượng Sản phẩm chế biến, đâm tự động |
| Cổng truyền | Tiêu chuẩn quốc tế |
| Ngôn ngữ hoạt động | Tiếng Anh |
| Đột quỵ | 50MM |
| Chiều cao nấm mốc | 170MM |
| Sức mạnh | 380/220V |
| Chất bảo hiểm | 3A |
| Kích thước máy | 820x740x1750mm |
| Trọng lượng máy | 580kg |
Tính năng máy đâm PCB:
1. Loại bỏ tấm PCB / FPC bằng cách đục đục, để tránh các vết nứt nhỏ do thủ công
2. Die công cụ có thể thay đổi
3. Dễ dàng thiết lập đấm chết
4. Loading và thả PCB là thuận tiện
5. Dễ dàng vận hành, có hệ thống bảo vệ an toàn
6. Máy đẩy xi lanh
Ứng dụng máy đâm PCB:
Nó được sử dụng rộng rãi trong lắp ráp PCB, sản xuất nguyên mẫu, sản xuất lô nhỏ và sản xuất PCB tùy chỉnh.
Ưu điểm của máy đâm PCB:
Cắt chính xác: Máy đâm PCB cung cấp khả năng cắt và đâm chính xác, đảm bảo tách PCB sạch sẽ mà không làm hỏng dấu vết mạch hoặc thành phần.
Hiệu quả: Những máy này làm tăng hiệu quả sản xuất bằng cách tự động hóa quá trình tách PCB khỏi tấm, giảm lao động tay.
Hiệu quả về chi phí: Máy đâm PCB giúp giảm chi phí sản xuất bằng cách hợp lý hóa quy trình tách PCB và giảm thiểu chất thải vật liệu.
Sự linh hoạt: Thích hợp cho các loại PCB khác nhau, bao gồm các bảng cứng, linh hoạt và cứng-chuyển, làm cho chúng trở thành các công cụ linh hoạt trong sản xuất PCB.
Giảm chi phí dụng cụ: Bằng cách sử dụng đục đục dễ dàng thay thế, máy đục PCB giúp giảm thiểu chi phí công cụ cho các thiết kế PCB khác nhau.
Tiến trình làm việc được cải thiện: Những máy này góp phần cải thiện quy trình làm việc trong sản xuất PCB bằng cách tăng tốc quá trình tách PCB khỏi tấm.
Điều khoản giao hàng máy đâm PCB:
1Ex-work/FOB/CIF/DDU, cho khách hàng
2. Thời gian sản xuất: 7-15 ngày để tùy chỉnh làm cho chết công cụ và thử nghiệm nó với máy đâm
|
