Hệ thống CCD trực quan cắt đáy Máy định tuyến PCB Depanelizer PCB

Hệ thống CCD trực quan cắt đáy Máy định tuyến PCB Depanelizer PCB

PCB Depanelizer Chức năng:

Bộ định tuyến PCB depanelizer PCB này được sử dụng để ghép bảng PCB được định tuyến với ứng suất thấp hơn.

Và nó sử dụng công nghệ cắt không bụi để đảm bảo rằng bảng tách ra rất sạch sẽ và không cần bất kỳ công cụ nào khác để làm sạch bụi sau khi cắt.Hoạt động tưởng chừng đơn giản này đã được nhiều kỹ thuật viên hiểu và thiết kế một cách thông minh.

PCB Depanelizer Mô tả:

Bộ định tuyến PCB depanelizer PCB này là một loại thiết bị chủ yếu sử dụng dao phay chạy ở tốc độ cao để tách PCB đa kết nối theo đường dẫn chỉnh sửa trước.Nó có thể thay thế các lỗi cắt hoặc cắt thủ công của cắt chữ V hoặc đục lỗ, cải thiện chất lượng sản phẩm và giảm tỷ lệ phế liệu.Máy này sử dụng hệ điều hành mới nhất với giao diện người-máy.Đường cắt có thể được sửa đổi bằng cách dạy và chỉnh sửa CCD pixel cao, và nó cũng có thể được sửa đổi từng bước.

Ưu điểm của PCB Depanelizer:

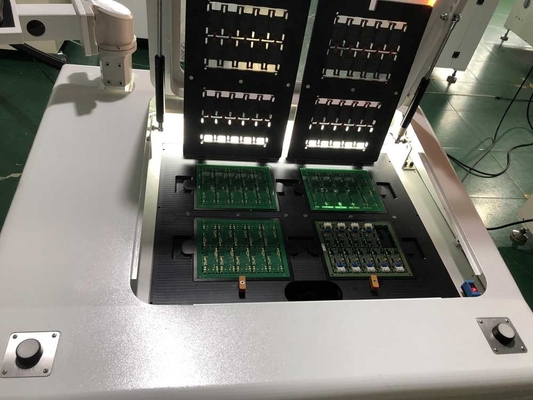

1. Bàn làm việc đơn/kép tùy chọn

2. Hệ thống thị giác PC và CCD

3. Lập trình bù và thu bụi

4. Có sẵn cho các bảng tối đa 410x460mm

5. Có thể sử dụng được cho các bảng tối đa 210x260mm cho các bảng kép và cho phép các bảng kép này chạy cho hai ứng dụng tách rời PCB khác nhau

6. Cắt đáy bằng hệ thống làm sạch chân không đáy, không bám bụi

Thông số kỹ thuật của PCB Depanelizer:

Các tính năng của PCB Depanelizer:

1. Lập trình máy tính, hệ thống thị giác.Phần mềm lập trình thân thiện và rất dễ dàng để tạo một chương trình mà không cần đào tạo chuyên nghiệp.

2. Cho phép PCBA tối đa 460x410mm, có thể hoạt động như các bảng kép cho các bảng nhỏ, hỗ trợ 2 loại ứng dụng khác nhau mỗi lần.

3. Thiết kế làm việc mở để xếp dỡ, điều khiển riêng cho từng bàn làm việc.

4. Phần mềm thân thiện để dễ dàng lập trình và sản xuất.

PCB Depanelizer Kích thước:

Phụ tùng:

1. Trục chính SycoTec dự phòng

2. Bit định tuyến chất lượng tốt

3. Đồ gá tùy chỉnh

Cài đặt bit định tuyến:

Bit định tuyến thời gian sử dụng lâu dài có thể được thiết lập theo 3 phần để cắt tổng cộng 150 mét.

Sau khi cắt 50m, định tuyến thấp hơn 2mm để cắt đoạn tiếp theo.

Điều kiện lắp đặt PCB Depanelizer:

1. Bộ khử bảng PCB nên được lắp đặt ở nơi khô ráo và thoáng khí.Không lắp đặt nó ở nơi dễ bị ăn mòn hoặc dễ cháy.

2. Không nên lắp đặt bộ định tuyến PCB ở những nơi tiếp xúc với ánh sáng mặt trời và nhiệt độ cao.

3. Không đặt bộ định tuyến ở nơi có rung động mạnh và dễ va chạm.

4. Đặt bộ định tuyến vào vị trí được chỉ định.

5. Điều chỉnh mức của thiết bị bằng dụng cụ cân bằng, sau đó vặn chặt vít chân cốc.

6. Nối ống hút bụi vào cổng hút bụi của bộ định tuyến.

7. Kết nối phích cắm điện của bộ thu bụi với thiết bị để xác nhận hướng hoạt động và hiệu quả thu bụi.Nếu nó bị đảo ngược, hãy thay thế hai trong ba đường dây điện bất kỳ.

8. Yêu cầu nối đất: kết nối riêng bộ định tuyến với dây nối đất của hộp phân phối và không kết nối nối tiếp với các thiết bị khác.

Ứng dụng PCB Depanelizer:

Nó được sử dụng rộng rãi trong các ngành sản xuất điện tử: LED, nguồn điện, máy tính, ô tô, hàng không vũ trụ, đồ chơi, y tế, v.v.
