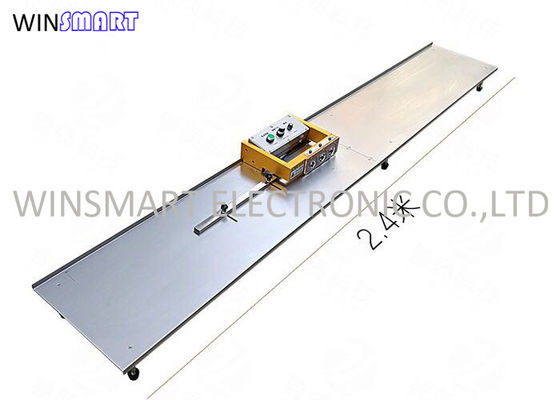

Máy ghi điểm PCB tự động tốc độ cao Máy cắt rãnh V

Máy cắt V-groove:

Máy tách PCB, còn được gọi là máy cắt PCB hoặc máy cắt PCB,là một công cụ chuyên dụng được sử dụng trong sản xuất điện tử để tách các bảng mạch in (PCB) từ một bảng hoặc bộ PCB lớn hơn.

Máy tách PCB được thiết kế để cắt, đánh dấu hoặc tách PCB khỏi bảng hoặc mảng sau khi quá trình lắp ráp và hàn được hoàn thành.Máy này rất quan trọng cho sản xuất hàng loạt nơi PCB được sản xuất trong các tấm và sau đó tách thành các đơn vị riêng lẻ để chế biến hoặc lắp ráp thêm.

Tính năng của máy cắt V-groove:

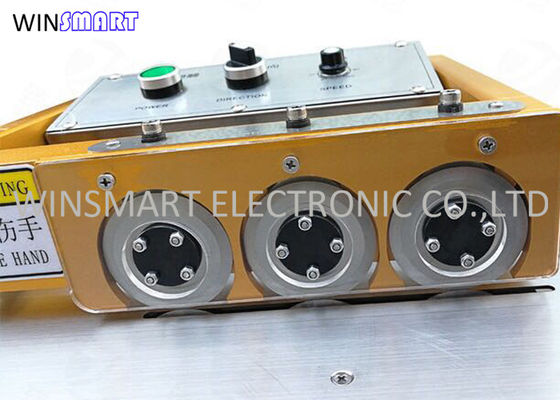

1. Với phương pháp cắt độc đáo, bảng mạch được cắt bằng sáu lưỡi dao. Nó là một nhóm bao gồm một lưỡi dao trên và một lưỡi dao dưới, và cũng là một đơn vị cắt. Có A, B, C, ba nhóm.Toàn bộ quá trình cắt được chia thành ba giai đoạn từ nhóm A dao cắt 40% bảng sau đó đến nhóm B dao dao cắt qua rãnh cắt bởi nhóm A để hoàn thành một 40% khác 20% cuối cùng được cắt bằng lưỡi dao nhóm C và hoàn thiện.căng thẳng sản xuất trong quá trình cắt giảm hơn 80% so với cắt truyền thống tại một thời điểmDo đó, cạnh của bảng và bề mặt của nó rất mịn mà không bị cong.

Hiện tại, nó là máy duy nhất có thể đảm bảo tấm nhôm không biến dạng sau khi cắt.

2Bởi vì cắt nhiều, quá trình cắt là rất mượt mà và cải thiện đáng kể khả năng vị trí của V-CUT rãnh.

Ngay cả khi với khe cắm nông V-CUT rãnh bảng sẽ không nhảy ra khỏi lưỡi dao, tránh bất lợi.

3Bởi vì lực cắt của lưỡi dao là nhỏ. abd với vật liệu thép tốc độ cao được nhập khẩu từ Nhật Bản. độ bền của lưỡi dao được cải thiện rất nhiều.và tuổi thọ có thể là một năm hoặc nhiều hơn khi cắt tấm nhôm.

4. Tất cả các lưỡi cắt được hiệu chuẩn bởi kích thích hai tần số thiết bị đo nhiễu laser.Đảm bảo rằng con dao sau có thể chính xác tiếp tục cắt trong các khe cắm mà đã được cắt bởi con dao trước. Các jitter của mũi dao là ít hơn 0.02mm. đảm bảo chất lượng cắt hoàn hảo.

Thông số kỹ thuật của máy cắt V-groove:

Chức năng máy cắt V-groove:

Chức năng chính của bộ tách PCB là phân tách chính xác và sạch sẽ các PCB cá nhân từ bảng hoặc mảng.

1. Cắt chính xác: Máy tách PCB cung cấp cắt chính xác hoặc đánh dấu bảng PCB để tách các bảng riêng lẻ mà không làm hỏng các thành phần hoặc mạch trên bảng.

2. Việc loại bỏ tấm gỗ hiệu quả: Bằng cách tự động hóa quá trình loại bỏ tấm, máy tách PCB làm tăng hiệu quả và thông lượng trong sản xuất điện tử bằng cách tách PCB nhanh chóng và chính xác với số lượng lớn.

3. Giảm căng thẳng: Phân tách PCB bằng một máy chuyên dụng làm giảm căng thẳng lên các tấm và các thành phần so với các phương pháp tách bằng tay, giảm thiểu nguy cơ bị hư hại trong quá trình loại bỏ tấm.

4. Sự linh hoạt: Máy tách PCB có thể xử lý các loại PCB khác nhau, bao gồm PCB cứng, linh hoạt và cứng-chuyên, làm cho chúng trở thành các công cụ linh hoạt cho các yêu cầu sản xuất khác nhau.

5. Lượng sản xuất cao: Những máy này có thể xử lý nhiều bảng PCB trong một khoảng thời gian ngắn, cho phép sản xuất khối lượng lớn và cải thiện hiệu quả sản xuất.

6. Kiểm soát chất lượng được cải thiện: Máy tách PCB đảm bảo tách PCB nhất quán và chính xác, góp phần kiểm soát chất lượng tổng thể và giảm khả năng bị lỗi trong quy trình sản xuất.

Bao bì:
