Thông tin chi tiết sản phẩm:
|
Định dạng tài liệu: | DXF, GBR | Tuyến tính: | 20um |
---|---|---|---|
Phạm vi quét: | 40x40mm | Vật cố định: | Tùy chỉnh |
Nhiệt độ làm việc.: | 25 ° C | Tên: | Laser pcb depaneling |
Điểm nổi bật: | Máy khử trùng bằng laser PCB của Máy ảnh CCD,Máy khử mùi bằng Laser PCB của Máy khoan Microvia,Máy khử mùi bằng Laser PCB của Máy ảnh CCD |

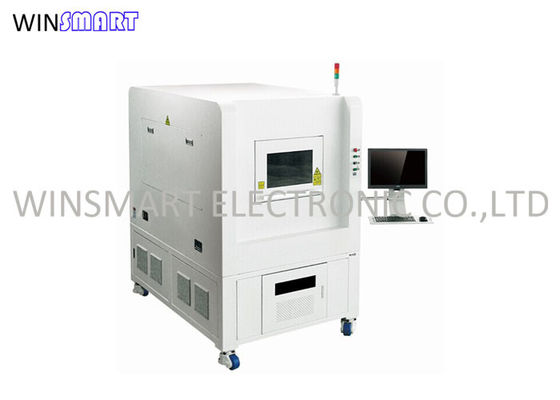

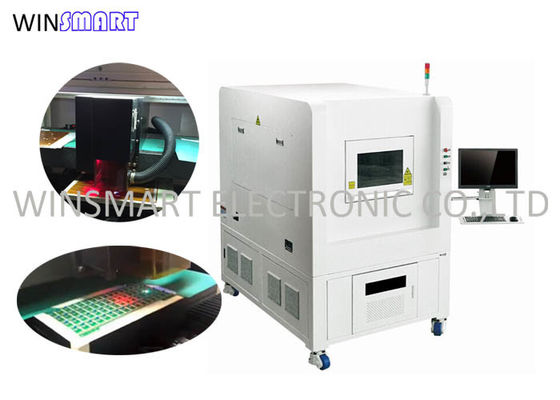

Máy ảnh CCD Máy tách tia laser PCB Máy tách tia Laser PCB
Các ứng dụng Laser UV điển hình:
1. Depaneling flex và cứng nhắc PCBs
2. Cắt lớp phủ
3. Cắt gốm sứ nung và chưa nung
4. Khoan microvia
5. Trượt tuyết (loại bỏ lớp phủ)
6. Tạo túi
Ưu điểm của Công nghệ Laser:
So với các công cụ thông thường, gia công bằng laser mang lại một loạt lợi thế hấp dẫn.
1. Quá trình laser hoàn toàn được điều khiển bằng phần mềm.Dễ dàng tính đến các vật liệu thay đổi hoặc các đường cắt bằng cách điều chỉnh các thông số xử lý và đường dẫn laser.Cũng không cần tính đến thời gian trang bị lại trong quá trình thay đổi sản xuất.
2. Không xảy ra ứng suất cơ hoặc ứng suất nhiệt đáng kể.Các sản phẩm cắt bỏ được chiết xuất bằng cách hút trực tiếp tại kênh cắt.Do đó, ngay cả các chất nền nhạy cảm cũng có thể được xử lý chính xác.
3. Chùm tia laze chỉ yêu cầu một vài µm như một kênh cắt.Do đó, nhiều thành phần hơn có thể được đặt trên một bảng điều khiển.
4. Phần mềm hệ thống phân biệt giữa quy trình sản xuất và thiết lập, giúp giảm đáng kể các trường hợp vận hành bị lỗi.
Sự chỉ rõ:
Tia laze | Q-Switched diode bơm tất cả tia laser UV trạng thái rắn |
Bước sóng laser | 355nm |
Nguồn laser | Optowave UV 15W @ 30KHz |
Định vị độ chính xác của bàn làm việc của động cơ tuyến tính | ± 2μm |
Độ chính xác lặp lại của bàn làm việc của động cơ tuyến tính | ± 1μm |
Lĩnh vực làm việc hiệu quả | 460mmx460mm (Có thể tùy chỉnh) |
Tốc độ quét | 2500mm / s (tối đa) |
Lĩnh vực làm việc | 40mmх40mm |
Sản xuất:
