| Brand Name: | Winsmart |
| Model Number: | SMTR09 |
| MOQ: | 1 bộ |
| giá bán: | USD20000-80000 |
| Packaging Details: | trường hợp gỗ dán |
| Payment Terms: | T / T, L / C, Western Union |
Stand Alone PCB Router Depanel Machine Hai Bàn Tách PCBA
Bộ định tuyến PCB depanel với hệ thống trục chính xác cao có thể di chuyển nhanh chóng để cắt hoặc tách bảng mạch in PCB, tăng năng suất mà vẫn duy trì độ chính xác cao.
Nó được sử dụng rộng rãi trong ngành sản xuất Máy móc Sản phẩm Điện tử Máy móc.Chúng tôi luôn cung cấp cho khách hàng các giải pháp một cửa hợp lý và hiệu quả dựa trên thái độ chuyên nghiệp.
Thông số bộ định tuyến PCB đứng một mình:
| I. Phần cứng | |
| CON QUAY | SycoTec (KAVO) 4025HY |
| CCD | Máy ảnh công nghiệp dòng 520 của Sony |
| ỐNG KÍNH | Máy tính EX2C |
| Đinh ốc | Nhập khẩu vít me bi đất chính xác của TBI |
| Hướng dẫn | Mở rộng HIWIN Đường ray dẫn hướng tuyến tính nhập khẩu |
| ĐỘNG CƠ | Panasonic |
| I / O CONTRONL CARD | HFC PCI-9074 |
| THẺ CONTRONL LÁI XE | HFC PCI-9074 |
| THẺ I / O | PCI-9074-64 chiếc / -38 chiếc |
| Dọn dẹp tĩnh | Dòng STATIC-ST401A |
| Máy vi tính | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| Giao diện máy | AOC LCD17 ", chuột Logitech |
| 2. phần mềm | |
| Hệ thống điều khiển | Windows XP Professional (Service3, v.3244) |
| Hoạt động GUI | Windows XP tiếng Anh |
| Chương trình chỉnh sửa | Nội tuyến |
| Thị giác | CCD AOTU bù đắp |
| Hệ thống điều khiển | Phiên bản F 1.2.88 |
Đặc điểm kỹ thuật bộ định tuyến PCB đứng một mình:
| Nhìn chung | |
| Kích thước (W * D * H) | 1250mm * 1650mm * 1450mm |
| Cân nặng | 750kg |
| Chiều cao bù đắp | 60 ~ 110mm |
| Người thao túng | |
| Loại động cơ | Dòng JiaBao |
| Định vị khả năng lặp lại | 0,001mm |
| Khu vực làm việc trục (tối đa) | 650mm * 560mm * 50mm |
| Trạm làm việc | |
| Cố định PCB | tiêu chuẩn, chuyên môn hóa |
| Tải / dỡ PCB | thủ công |
| Kích thước PCB (tối đa) | 320 * 320mm |
| PCB dày (tối đa) | 5mm |
| Cố định | |
| Cố định độ cứng | Tùy chỉnh làm cho vật cố định |
| Cố định cố định | máy móc |
| Động cơ trục chính | |
| Quyền lực | 150W |
| Con quay | 60000rpm / phút |
| Bảo vệ | tự / gió làm mát |
| Thay đổi máy cắt | Chuyên môn hóa |
| Khả năng định tuyến | |
| Tốc độ cắt (tối đa) | 80mm / s |
| Tốc độ lái xe (tối đa) | 2500mm / s |
| Độ chính xác của cắt | 0,01mm |
| Hệ thống chân không | |
| Năng lượng chân không | 3.5KW AC 380V |
| Máy hút bụi | dây dọi |
| Tiện ích | |
| Quyền lực | 2.0KW AC380V |
| Cung cấp không khí | 4-6KG / cm2 |
| Lập trình | |
| Chương trình chỉnh sửa | Nội tuyến |
| Chức năng sửa | Đường thẳng, cung tròn, đường tròn, đường cong chữ U |
| Bộ nhớ chương trình | Ổ cứng |
| Thị giác | SONE màu CCD |
| bù dao phay | TỰ ĐỘNG |
| Thiết lập chân không | TỰ ĐỘNG |
| Màn hình hoạt động | |
| Iindicator | Iindicator Trạng thái máy |
| kiểm tra công cụ | Tuổi thọ công cụ phát hiện tự động, sử dụng kiểm tra thời gian |
| Bảo vệ động cơ | Có chức năng bảo vệ quá nhiệt, quá tải, điện áp thấp |
| kiểm tra quá tải động cơ | Có quá tải, dòng bình thường, chức năng bảo vệ điện áp thấp |
| Thời gian sử dụng công cụ | Tuổi thọ công cụ phát hiện tự động, |
| Thống kê dữ liệu | Mô hình bảng riêng biệt, số đếm tách biệt, phương pháp đếm đa dạng |
| Hồ sơ lỗi | Phần mềm tự động ghi lại tất cả bộ nhớ báo động của máy |
| III.Sự chính xác | |
| Trục chính xác | 0,001mm |
| Độ chính xác cắt | 0,1mm |
| IV.Sự an toàn | |
| Khu vực làm việc bảo vệ | Với bốn lớp bảo vệ kín |
| Cảm biến cửa | Cảm biến vi chuyển đổi cửa an toàn phía trước và phía sau (tùy chọn) |
| Nút dừng kỳ hạn |

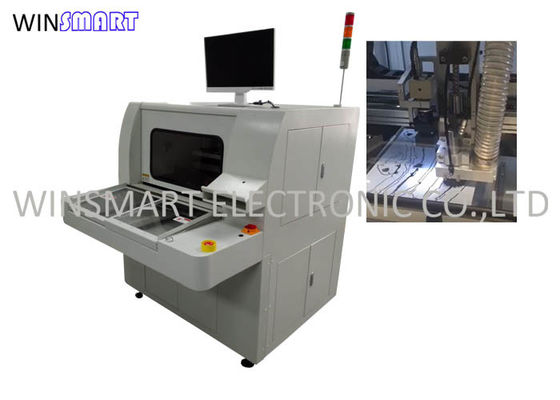

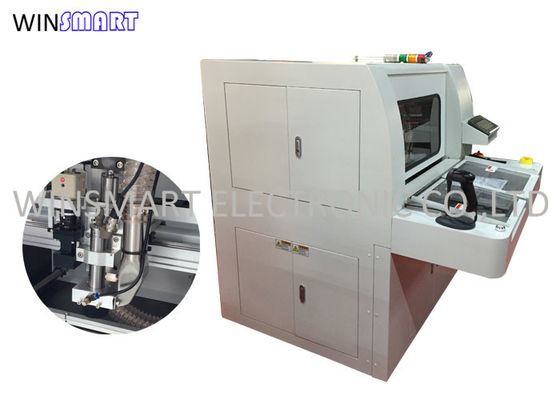

Bộ định tuyến PCB đứng một mình Ảnh:
Bộ định tuyến PCB đứng một mình Bao gồm:
Máy hút bụi x 1pc
Trục chính SycoTec x 1pc
Định tuyến bit x 10 chiếc
Hướng dẫn sử dụng x 1pc
Video hoạt động
Cách vận chuyển bộ định tuyến PCB đứng một mình
FedEx / DHL / UPS / TNT Express
đại dương
Không khí
Đường sắt
Xe tải
|
|
