| Brand Name: | Winsmart |
| Model Number: | SMID3 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/set |
| Packaging Details: | trường hợp ván ép |
| Payment Terms: | L/C, T/T, Western Union |

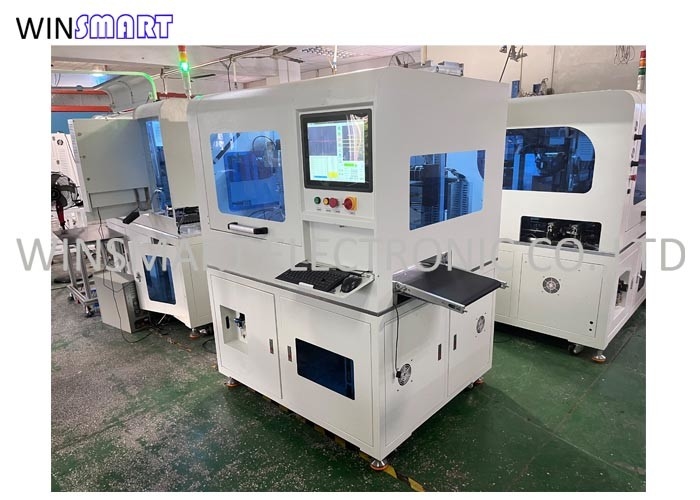

Máy tách PCB đa chức năng, 2 Spindles cho V-cut & Tab Boards
Máy phân tách PCB
Máy tách PCB đa chức năng với 2 Spindles là một máy chuyên dụng được thiết kế để tách PCB, đặc biệt là V-cut và tab board.Nó có hai trục để chứa các loại PCB khác nhauMáy này linh hoạt và phù hợp với một loạt các quy trình sản xuất PCB cho cả v-cut board và milling bridge board.
Chức năng của bộ tách PCB:
Chức năng chính của máy tách PCB đa chức năng với 2 Spindles là tách PCB, đặc biệt là vạch V và bảng tab. Nó thực hiện các chức năng sau:
V-cut Separation: Máy sử dụng một trong các trục để thực hiện tách V-cut của PCB.Nó theo các đường V-cut được xác định trước trên bảng và tách chúng chính xác mà không gây ra căng thẳng hoặc hư hỏng.
Phân tách bảng tab: Máy sử dụng trục khác để tách bảng tab. Nó được thiết kế để loại bỏ các tab kết nối các bảng riêng lẻ trong khi duy trì tính toàn vẹn của mỗi PCB.
Khả năng tùy chỉnh: Máy cho phép tùy chỉnh dựa trên các thiết kế và yêu cầu PCB cụ thể. Nó có thể dễ dàng điều chỉnh để phù hợp với các kích thước, hình dạng và độ dày bảng khác nhau.
Tính năng của bộ tách PCB:
Hai Spindles: Việc bao gồm hai spindles cho phép máy xử lý cả v-cut và tab board, mang lại tính linh hoạt và hiệu quả trong các quy trình PCB.
Phân tách chính xác: Máy đảm bảo tách chính xác PCB, duy trì tính toàn vẹn của bảng và giảm thiểu căng thẳng hoặc thiệt hại cho các thành phần.
Các thông số có thể điều chỉnh: Máy có các thông số có thể điều chỉnh như tốc độ cắt, áp suất trục và tốc độ cấp,cho phép hiệu suất cắt tối ưu trên các vật liệu và độ dày PCB khác nhau.
Đường cắt tùy chỉnh: Máy có thể được lập trình để theo dõi các đường cắt cụ thể dựa trên các yêu cầu thiết kế PCB, phù hợp với các hình dạng và kích thước khác nhau.
Hệ thống vận chuyển: Máy bao gồm một hệ thống vận chuyển để tạo điều kiện di chuyển trơn tru của PCB trong quá trình tách, tăng hiệu quả và năng suất.
Thông số kỹ thuật của bộ tách PCB:
| Điểm | SMTID3 |
| Khu vực làm việc | 250x200mm, 0-80mm ((Z) |
| CCD | 540 |
| Vòng xoắn | Thương hiệu Trung Quốc |
| Đường vít, đường ray hướng dẫn, mô-đun | Thương hiệu Trung Quốc |
| Động cơ phục vụ | Panasonic |
| Máy loại bỏ điện tĩnh | ADK-801ADK-801 |
| PC | Thang công nghiệp |
| Thẻ điều khiển chuyển động | PI9074 |
| màn hình | 17 inch |
| Hệ điều hành | Windows 10 |
| Tốc độ xoắn | 40000RPM |
| XYZ tốc độ lái xe | XY.800mm/s, Z.300mm/s |
| Tốc độ cắt | 0-80mm/s |
| Độ chính xác cắt | ±0,05mm |
| Công suất tổng thể | 5KW |
| Nền tảng làm việc | Nĩa quay có thể cắt theo hai hướng |
| Hệ thống làm mát trục | Làm mát không khí |
| Công suất máy hút bụi | 3.5kw 380V,3-Phase ((làm tùy chọn làm sạch chân không trên và dưới) |
| Áp suất không khí | 0.5-0.7MPa |
| Kiểm soát tiếng ồn | < 80 dB |
| Thiết bị an toàn | Cửa an toàn và cảm biến |
| Chế độ hoạt động | Inline |
| PCB Loading | Máy vận chuyển cấp độ điều chỉnh |
| Chế độ phát hiện lỗi và bảo trì tự động | Chức năng tự chẩn đoán, hiển thị thông tin lỗi thời gian thực và truy vấn trực quan tình trạng của mỗi cổng IO để khắc phục sự cố |
| Hỗ trợ kỹ thuật và đào tạo | Cung cấp dịch vụ vận hành thiết bị, lập trình, bảo trì phần cứng và đào tạo |
| Hệ thống thị giác | Hệ thống điều chỉnh vị trí thị giác CCD |
| Độ cao điều chỉnh | 50-70mm |
| Đèn cảnh báo | Đèn ba màu |
| Vỏ bảo vệ phạm vi làm việc | Chế độ bảo vệ mù của cửa hình sáu hình |
| Cấu trúc | 1000 ((L) x1010 ((W) x1860 ((H) mm |
| Trọng lượng | Khoảng 1000kg. |
Nguyên tắc hoạt động của bộ tách PCB:
Máy tách PCB đa chức năng với 2 Spindles hoạt động dựa trên loại PCB cụ thể đang được xử lý:
V-cut Separation: máy sử dụng một trong các trục để theo các đường V-cut đã được xác định trước trên PCB. Trục áp dụng áp lực được kiểm soát và di chuyển dọc theo đường V-cut,đảm bảo tách chính xác mà không gây căng thẳng hoặc hư hỏng.
Bổn tách bảng tab: máy sử dụng trục khác để loại bỏ các tab kết nối các bảng riêng lẻ.tách các tab trong khi duy trì tính toàn vẹn của mỗi PCB.
Danh sách cấu hình của bộ tách PCB:
1. Inline PCB ngăn phân x 1 đơn vị
2Máy hút bụi x 1 đơn vị
3. Lưỡi cưa x 5 bộ
4. Routing bit x 50 pcs
5. Hướng dẫn sử dụng x 1 pc
6. Video hoạt động và video thiết lập
|
