| Brand Name: | Winsmart |
| Model Number: | SMTS12 |
| MOQ: | 1 bộ |
| giá bán: | USD1-10000/Set |
| Packaging Details: | trường hợp gỗ dán |
| Payment Terms: | L / C, T / T, Western Union |

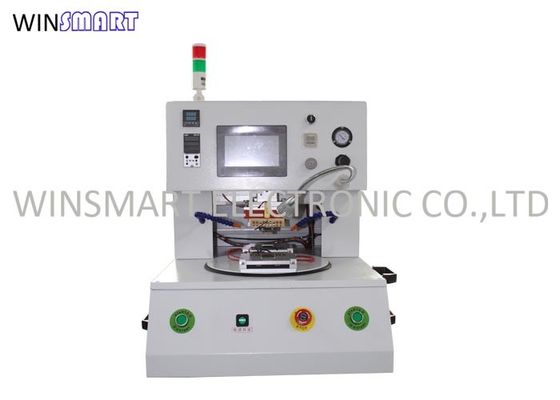

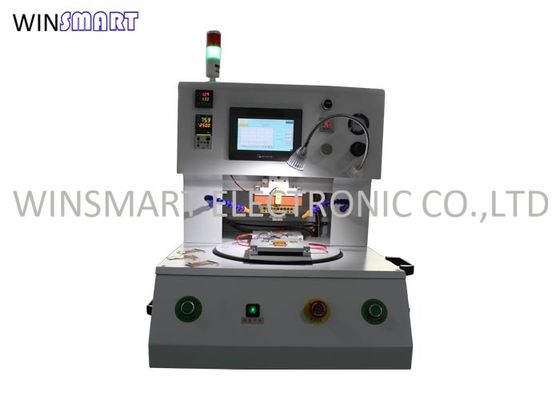

Máy hàn PCB tự động Máy hàn thanh nóng cho điện thoại di động
Tính năng máy hàn thanh nóng:
1. Theo các sản phẩm khác nhau, nhiệt độ tùy chọn cho sự lựa chọn của bạn.
2. Đầu nhiệt độ vật liệu độc đáo, đảm bảo áp suất trung bình
3. Có chức năng chân không, dễ dàng hơn cho việc điều chỉnh và định vị.
4. Nhiệt độ NC, rõ ràng và độ chính xác cao
5. Với đồng hồ đo áp suất kỹ thuật số, phạm vi áp suất có thể được cài đặt trước.
6. Điều khiển máy vi tính, độ chính xác cao và ổn định.
7. Đường cong có thể lập trình Bao gồm nhiệt độ hàn nóng trước và hàn nóng chảy lại.
8. Thích hợp cho tất cả các loại TAB mật độ cao, TCP và áp lực hàn FPC, FFC và hàn áp lực PCB.
9. Điều khiển PID chính xác, góc pha thay thế ổ đĩa xung.
10. Ít Libration, ít tiếng ồn, tránh dao động điện áp
11. Đường cong nhiệt độ hiển thị thời gian thực và dữ liệu nhiệt độ.
12. Màn hình cảm ứng nhập dữ liệu, đơn giản hóa hoạt động.
Nguyên lý máy hàn thanh nóng:
Bộ nguồn thanh nóng cung cấp dòng điện để đốt nóng nhiệt điện trở là điện trở suất cao như W, Mo, Ti.Nhiệt độ tăng lên đến một giá trị nhất định làm nóng chảy TIN và vật hàn, khi nhiệt độ giảm xuống, phôi được nối với nhau bằng TIN.Áp suất đang hoạt động trong tất cả quá trình và nhiệt độ được điều khiển chính xác bởi bộ nguồn biến tần IGBT.
Đặc điểm kỹ thuật máy hàn thanh nóng:
| Kích thước máy | 660 × 660 × 700mm |
| Khu vực làm việc | Tối đa 200 * 170mm |
| Trọng lượng máy | 92kg |
| Áp suất không khí làm việc | 0,6-0,8Mpa |
| Số lượng cố định | 2 |
| Kích thước đầu Thermode | Tối đa 80 * 5mm |
| Độ chính xác hàn | sân 0,2mm |
| Thời gian ép | 1 ~ 99,9 giây |
| Cài đặt nhiệt độ | RT ~ 500 ℃ dung sai ± 5 ℃ |
| Hàn áp lực | 1 ~ 20kg |
| Cài đặt nhiệt độ | Hai |
| Môi trường làm việc | 10-60 ℃, 40% -95% |
| Nguồn cấp | AC220V ± 10% 50HZ, 2200W |
| Chế độ căn chỉnh | CCD + Màn hình LCD |
| Chế độ cho ăn | Thủ công |
| Chế độ bắt đầu | Nhấn nút bắt đầu |
| Nền tảng xoay | Kiểm soát xi lanh, dung sai <0,02mm |
Ứng dụng máy hàn thanh nóng:
FFC để hàn PCB
FPC để hàn PCB
Dây hàn PCB
HSC để hàn PCB
HSC để hàn LCD
Thông số niêm phong nhiệt:
| Phạm vi nhiệt độ | 50 ℃ đến 500 ℃ |
| Độ chính xác nhiệt độ | ± 1 ° C |
| Hẹn giờ trái phiếu | 0-12 giây |
| Áp suất không khí trái phiếu | 0,6-0,8MPa |
| Độ chính xác áp suất | ± 0,05MPa |
| Lực lượng liên kết tối đa | 1100N |
Đặc điểm kỹ thuật Thermode:
| Vùng nhiệt độ tối đa | 340mm2 |
| Chiều dài nhiệt độ tối đa | 80mm |
| Thermode đột quỵ | 50mm |
| Loại thực tế | khí nén |
|
|
